Синхронный термический анализатор: как выбрать STA (ТГА+ДСК) для лаборатории
Когда лаборатория сравнивает кривые термогравиметрического анализатора и ДСК с разных навесок, интерпретация часто «плывёт»: оба метода по отдельности неспецифичны. Синхронный термический анализатор (STA) пишет массу и тепловые эффекты на одном образце в одном прогоне и снижает неоднозначность относительно раздельных термоанализаторов. Ниже разберём, когда STA оправдан для термоанализа, чем simultaneous отличается от coupled EGA и по каким параметрам выбрать модель линейки HQT.
Синхронный термический анализатор vs раздельные ТГА и ДСК
Для закупки коротко: если нужно однозначно связать потерю массы и тепловой эффект на неизвестном или сложном образце, выгоднее simultaneous STA (ТГА+ДСК на одном образце), а не два раздельных прогона на термогравиметрическом анализаторе и ДСК. По обзору Wesolowski и Leyk (2023) один и тот же образец желательно исследовать одновременно двумя и более методами, а не сопоставлять результаты с разных навесок. И TG, и DSC по отдельности неспецифичны, поэтому одних кривых часто недостаточно.
По номенклатуре ICTA simultaneous techniques - это два и более метода на одном образце в одно и то же время (пример в тексте - одновременный DTA и TG; логика та же для TG+DSC в STA). Ядро совмещённого прибора, а не «два прибора стоят рядом в лаборатории».
| Конфигурация | Что измеряют | Риск интерпретации | Когда выбирают | Параметры прогона (из evidence) |
|---|---|---|---|---|
| Раздельные ТГА и ДСК (разные навески/прогоны) | Масса и тепловые эффекты отдельно | Высокий: TG и DSC неспецифичны, неоднозначность | Рутинный QC, когда процессы уже известны | Атмосфера и тигель всё равно критичны |
| Simultaneous STA (TG+DSC, один образец) | Масса + тепло одновременно (ICTA) | Ниже: один прогон, связь Δm и теплового эффекта | Неизвестные/сложные образцы, фазовые переходы | Скорость нагрева, атмосфера |
| Coupled STA + EGA (FTIR/MS через интерфейс) | Плюс идентификация выделяющихся газов в реальном времени | Ниже при нужной химии газов | Деградация, окисление, неизвестные продукты пиролиза | Heating rate + gas atmosphere обязательны; пример 10 °C/min, N2 |
Числа HQT и сравнение моделей см. в товарном блоке ниже; в таблице собраны методологические тезисы обзора Wesolowski и Leyk (2023) и работы Boguta (2017).
Simultaneous STA и coupled EGA: когда нужна связка с анализом газов
Simultaneous: TG+DSC (или TG+DTA) на одном образце в одном прогоне. Coupled simultaneous techniques по ICTA: приборы соединены интерфейсом, например TG с FTIR; рядом с simultaneous STA появляется опция анализа выделяющихся газов (EGA).
Цель TG-coupled техник - Evolved Gas Analysis: TG-FTIR и TG-MS пишут сигналы в реальном времени при контролируемой скорости нагрева и выбранной атмосфере. Если нужна химия газов, в ТЗ сразу закладывают сопряжение с внешним газовым анализатором и контроль атмосферы с heating rate.
Пример связки TG-DSC-QMS-FTIR (Boguta, 2017, гуминовые вещества): все модули писали сигналы одновременно; нагрев 40-800 °C, 10 °C/min, N2 70 ml/min. Это иллюстрация одной матрицы, не дефолт для всех материалов.
STA без EGA хватает, если нужно связать Δm и тепловые эффекты, а идентификация газов не требуется. Опцию сопряжения закладывают, когда важны продукты пиролиза, окисления или неизвестные летучие и лаборатория готова фиксировать heating rate и атмосферу в протоколе.
Параметры выбора STA: температура, ТГА, ДСК, атмосфера и прогон
Чеклист закупки удобно вести по параметрам метода, а не по ярлыкам «универсальный термоанализ».
Диапазон температуры. Верхний предел прогона задаёт модель печи. Для полимеров и многих фармзадач часто хватает более низкого потолка; для керамики и металлов смотрят выше. Конкретные Tmax линейки HQT - в следующем разделе.
Разрешение и шум ТГА. Нужны, чтобы различать малые ступени потери массы на фоне шума весов. Без запаса по разрешению мелкие эффекты «тонут».
Диапазон и чувствительность ДСК. На совмещённом TG-DSC кривые DSC и особенно dDSC дополняют TG: видны все тепловые реакции, в том числе без потери массы, которые TG/dTG не показывают. Если в методике важны плавление, полиморфизм или теплообмен без Δm, DSC в том же прогоне обязателен.
Скорость нагрева и атмосфера. Для EGA heating rate и gas atmosphere - ключевые условия. Даже без EGA атмосфера меняет картину: в обзоре фармприменений для naproxen TG и DSC различались в азоте и воздухе.
Навеска и тигель. В цитируемых DSC-simultaneous работах по фармсубстанциям чаще брали ~2-3 мг в открытом α-глинозёмном тигле и нагрев примерно до 300 °C в азоте. Это ориентиры метода из обзора, не паспорт прибора и не универсальный протокол для всех матриц.
Переключение газов и программа прогона. Для смены атмосферы образца важны контроль расхода и автоматическое переключение потоков, плюс многоступенчатые программы.
Опция EGA. Если нужна идентификация газов - отдельно в ТЗ, не как «само собой разумеется».
Линейка HQT-1…HQT-4: синхронные термические анализаторы Henven

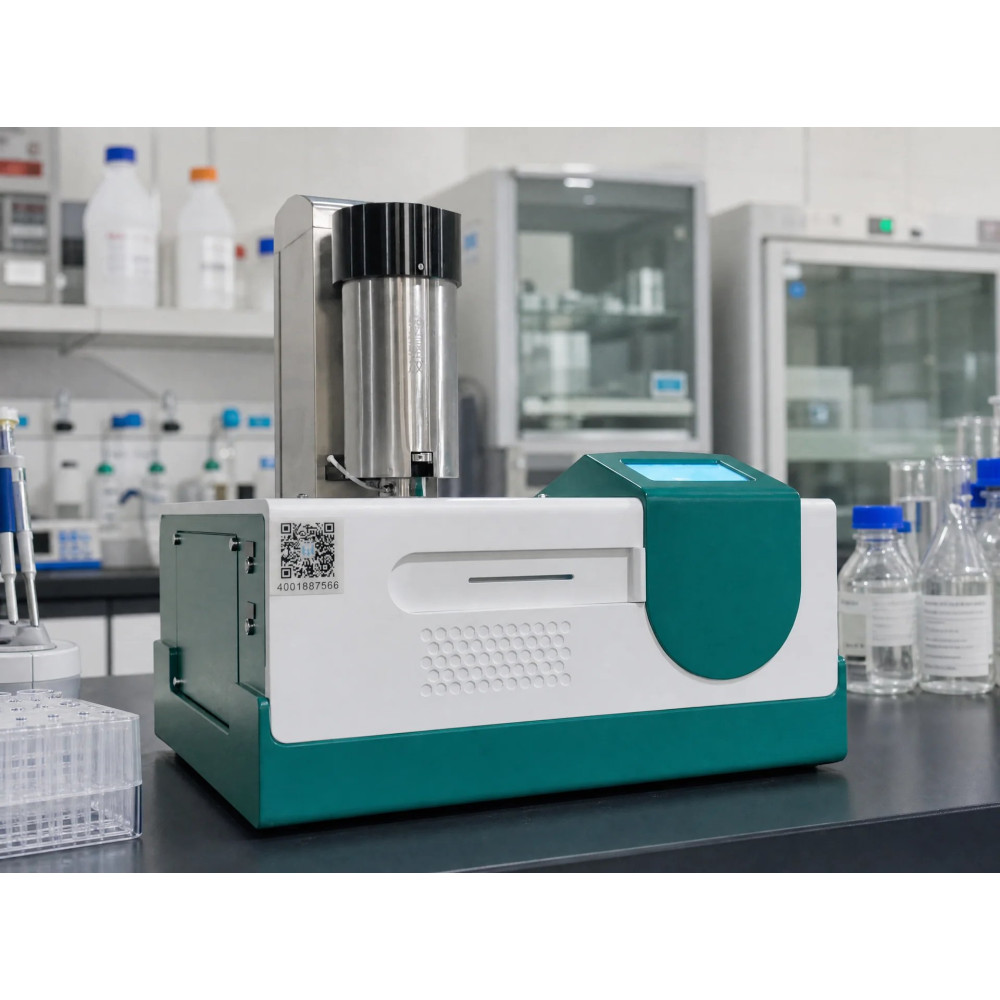

Синхронные термические анализаторы HQT (HQT-1…HQT-4; Henven / Beijing HENVEN Experimental Equipment) одновременно регистрируют изменение массы (ТГА) и тепловые эффекты (ДСК/ДТА). На карточке указаны плохо изученные образцы: фазовые переходы, полимеры, эластомеры, металлы, керамика, композиты; окисление, дегидратация, плавление, полиморфизм, теплоёмкость.
Ключевые параметры по карточке:
- максимальная температура печи: HQT-1 - 1150 °C, HQT-2 - 1250 °C, HQT-3 - 1450 °C, HQT-4 - 1550 °C (не одна Tmax на всю линейку);
- максимальная навеска 300 мг; разрешение ТГА 0,1 мкг; шум ТГА 0,1 мкг;
- диапазон измерений сигнала ДСК ±1 мВт ~ ±500 мВт; точность ДСК 0,1 мкг;
- скорость нагрева от 0,1 до 100 °C/мин;
- контроль расхода газов с высокой точностью и автоматическое переключение потоков; многоступенчатые эксперименты в автоматическом режиме;
- сопряжение с внешним анализатором выделившихся газов (ИК-Фурье, газовый масс-спектрометр) и с УФ источником - опции, не базовая комплектация;
- тигли: пресс для герметизации, алюминиевые, кварцевые, графитовые, платиновые;
- вакуумная плотность 2,5×10^-2 Па; вертикальная печь с равномерным тепловым полем;
- сенсорный экран One-Touch; ПО для многоступенчатых программ, отображения и обработки кривых, формирования отчётов.
Модель выбирают по Tmax и опциям сопряжения. Карточка: HQT (HQT-1…HQT-4).
Сценарий выбора: полимер, фарма или керамика - какая конфигурация STA
Алгоритм закупки (не эксперимент «на глаз»):
- Simultaneous или раздельные. Неизвестный образец или нужна связь Δm и тепла - simultaneous TG+DSC. Рутинный QC при известных процессах - иногда хватает раздельных прогонов, с риском неоднозначности.
- EGA. Нужна химия газов в реальном времени - coupled FTIR/MS как опция на HQT; иначе базовый STA.
- Tmax → модель. Полимеры и фарма чаще в более низком потолке; керамика и металлы - чаще HQT-3 (1450 °C) или HQT-4 (1550 °C). Ориентир: HQT-1 1150 / HQT-2 1250 / HQT-3 1450 / HQT-4 1550 °C.
- Атмосфера, навеска, тигель. N2 vs воздух меняет деградацию; навеску и тигель фиксируют в методике. Типичные 2-3 мг и ~300 °C в N2 из фармобзора - ориентир, не норма для всех матриц.
- Процессы без потери массы. Нужны тепловые реакции без Δm - DSC в том же прогоне; смотрят диапазон ДСК и разрешение ТГА по карточке HQT.
Итог: simultaneous STA берут при неоднозначности раздельных TG/DSC; coupled EGA добавляют, когда нужна химия газов; модель HQT выбирают по Tmax и опциям под полимер, фарму, металл или керамику.
Ограничения выбора и запрос подбора
Опора на evidence: обзор фармприменений (Wesolowski и Leyk, 2023) и эксперимент на гуминовых веществах (Boguta, 2017); это методология, не паспорт HQT. Типичные 2-3 мг и ~300 °C в N2 - сводка обзора, не универсальный протокол. Параметры 10 °C/min и 40-800 °C - условия одного эксперимента, не дефолт STA. Сопряжение с ИК-Фурье, МС и УФ - опции HQT, не базовая комплектация. Габариты и масса прибора на карточке не указаны - здесь их нет. Цену, срок и наличие не обещаем.
Нужен синхронный термический анализатор STA (ТГА+ДСК) с подбором модели HQT под вашу задачу?
Линейка синхронных термических анализаторов HQT (HQT-1…HQT-4) - simultaneous ТГА+ДСК: Tmax от 1150 до 1550 °C по моделям, разрешение ТГА 0,1 мкг, нагрев 0,1-100 °C/мин, опция сопряжения с анализатором выделившихся газов. Опишите материал, диапазон температур и нужна ли EGA - поможем выбрать конфигурацию термогравиметрического анализатора в формате STA под вашу задачу.
