Насыпная плотность порошков: почему одинаковый размер частиц не даёт одинаковую упаковку
Одинаковая гранулометрия — разная насыпная плотность
Лаборатории часто сравнивают партии металлического порошка по гранулометрии и ждут одинаковую упаковку. На практике насыпная плотность порошков при близком PSD может отличаться: решает не только размер частиц порошков, но и морфология — насколько частицы укладываются и упаковываются.
В обзоре NIST IR 7873 (2012) прямо зафиксировано: морфология задаёт упаковку (packing), а в аддитивном производстве это влияет на минимальную толщину слоя и плотность. Рост площади поверхности усиливает межчастичное трение, ухудшает текучесть — и при «той же» фракции получается другая насыпная плотность.
Ниже — как размер и характеристика формы частиц связаны с упаковкой, какие свойства порошка NIST рекомендует контролировать для AM и как стандартизованно измеряют насыпную плотность по ASTM B212, B417 и B329 (волюметр Скотта).
Как размер и форма частиц влияют на насыпную плотность порошков
В порошковой AM размер частиц порошков задаёт минимальную толщину слоя детали и минимальный размер воспроизводимых элементов. Это необходимое условие геометрии, но не гарантия одинаковой упаковки: при близком PSD разная морфология даёт разную плотность насыпи.
Морфология определяет, насколько хорошо частицы укладываются. В контексте аддитивного производства NIST связывает форму с возможностью реализовать минимальную толщину слоя и плотность. Отсюда практический вывод для контроля сырья: формы и размеры частиц смотрят вместе, а не по одному параметру «меш» или D50.
Способность порошка течь и упаковываться зависит от межчастичного трения. Чем больше площадь поверхности, тем выше трение — и тем менее эффективны текучесть и упаковка. Размер и форма, меняющие контакты и удельную поверхность, опосредованно влияют и на насыпную плотность «как насыпали».
Связь «форма → упаковка» в обзоре описана качественно. Зато там есть чёткое определение измеряемой величины. Насыпная (apparent) плотность — отношение массы порошка к заданному объёму после протокола заполнения чашки:
ρ = m / V
где m — масса порошка в чашке, V — заданный объём чашки. Это плотность «как насыпали» через стандартизованный тракт (Hall, Carney или Scott), а не плотность компакта после прессования.
Партии с близким PSD нельзя автоматически считать эквивалентными по упаковке, пока не измерена насыпная плотность одним и тем же методом и не зафиксирована морфология. О роли формы частиц при прессовании — в отдельной статье про таблеточный пресс.
Задача и условия обзора NIST по порошкам для AM
NIST IR 7873 — методический обзор состояния испытаний свойств металлических порошков для аддитивного производства, а не лабораторное сравнение двух партий на одной установке. Задача авторов: понять, какие свойства порошка нужно измерять, чтобы уверенно выбирать сырьё и получать детали с предсказуемыми свойствами.
Размер определяют sieving, sedimentation, microscopy и light scattering. Морфологию описывают качественными терминами ASTM B243 и количественными shape factors. Текучесть — воронками Hall и Carney. Насыпную плотность — тремя ASTM-протоколами заполнения чашки с последующим делением массы на объём.
Определение свойств исходного металлического порошка (и получаемого bulk-материала) NIST формулирует как необходимое условие для уверенного выбора сырья и стабильных деталей AM. Насыпная плотность и морфология входят в эту метрологию сырья — сами по себе они не «гарантия качества» готовой детали.
Измерение насыпной плотности: Hall, Carney и волюметр Скотта
Измерение насыпной плотности металлических порошков ASTM описывает несколькими методами. Общая идея одна: заполнить чашку заданного объёма по протоколу, выровнять поверхность, взвесить и разделить массу на объём. Отличаются тракт подачи и тип порошка по текучести.
| Метод / стандарт | Тип порошка | Суть процедуры | Что получают |
|---|---|---|---|
| Hall flowmeter — ASTM B212 | Свободнотекучий | Порошок через воронку Hall в чашку заданного объёма; излишек срезают немагнитным шпателем | Apparent density = mass / volume |
| Carney funnel — ASTM B417 | Несвободнотекучий | Процедура зеркальна Hall, но используется воронка Carney | То же: mass / volume после заполнения |
| Scott volumeter — ASTM B329 | Металлические порошки / соединения (метод Скотта) | Воронки → baffles → collection cup в overflow tray; кучу срезают шпателем | То же: mass / volume чашки |
В разделе текучести NIST указывает orifice Hall 2,54 мм и Carney 5,08 мм: воронку Carney берут, если порошок не течёт через Hall (для flow rate по связанным ASTM; это не отдельный эксперимент density). Выбор воронки для density следует той же логике текучести партии.
Процедура Scott volumeter (ASTM B329): порошок засыпают в серию воронок сверху, он проходит baffles, затем нижнюю воронку и попадает в collection cup в overflow tray. После наполнения кучу срезают немагнитным шпателем вровень с краями чашки; массу делят на объём. Baffles снижают скорость и энергию падения относительно простой воронки — это рамка метода, не сравнение численных результатов Hall vs Scott на одной партии (таких цифр в обзоре нет).
Практически для измерения насыпной плотности важно не смешивать протоколы в одной серии контроля: смена тракта (Hall ↔ Carney ↔ Scott) без пометки в протоколе делает сравнение партий неинтерпретируемым, даже если расчёт по одной и той же формуле масса/объём.
Границы переноса выводов
NIST IR 7873 (2012) — обзор методов, а не источник кривой «плотность vs форма» и не порог годности по насыпной плотности. Качественная связь морфология → packing → плотность слоя для AM есть; количественной серии «apparent density vs sphericity» в отчёте нет.
Насыпная плотность не равна tap density и не равна skeletal density (пикнометрия): это масса в заданном объёме после протокола заполнения. Выбор Hall или Carney — про текучесть партии, не про «лучше/хуже» порошок. Переносить выводы обзора на неметаллические системы или на плотность после прессования без своей валидации нельзя.
Как измерить насыпную плотность в лаборатории
Для воспроизводимого контроля сырья имеет смысл вести параллельно морфологию/гранулометрию и определение насыпной плотности порошков одним и тем же ASTM-трактом от партии к партии. Метод Скотта (ASTM B329) даёт стандартизованный путь «воронки → baffles → чашка → mass/volume» для металлических порошков.

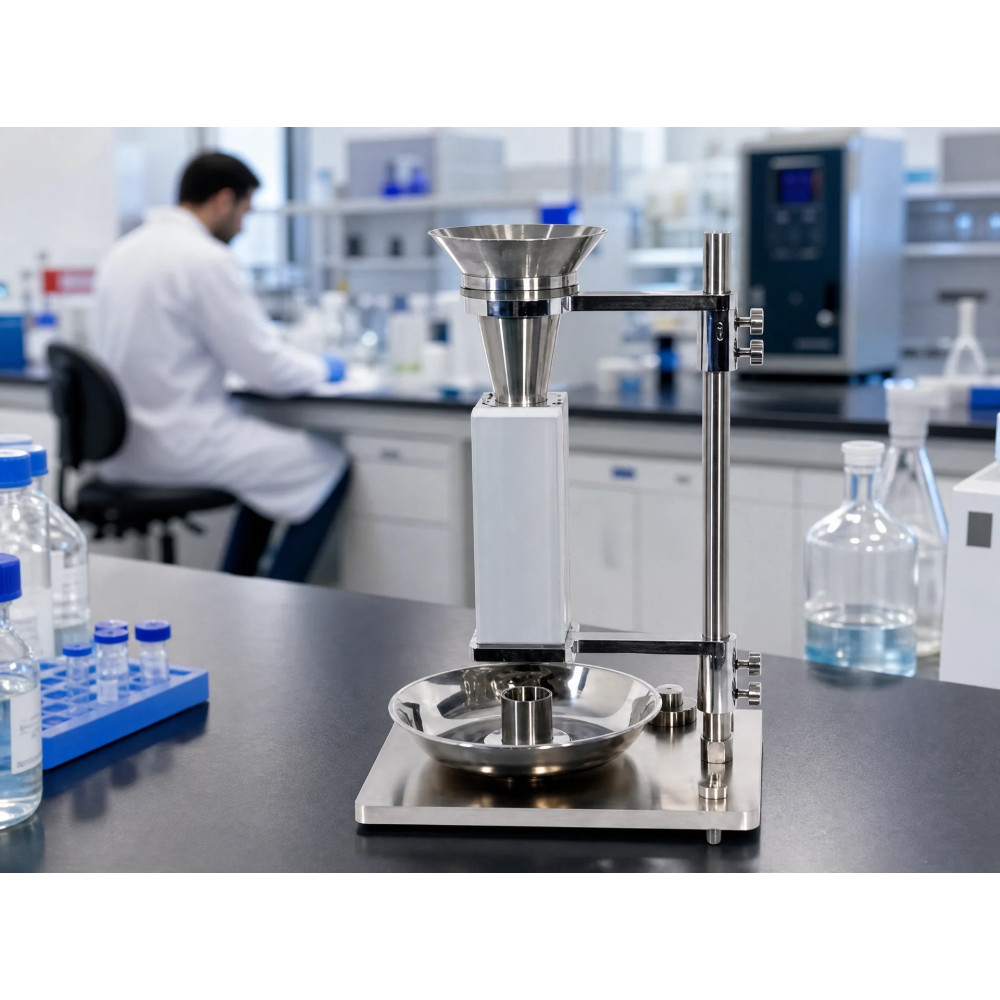

Для лабораторного измерения насыпной плотности металлических порошков методом волюметра Скотта смотрите BeDensi B1-S: анализатор насыпной плотности по методу волюметра Скотта, специально предназначенный для металлического порошка. Конструкция разрыхляет образец; четыре демпфирующие пластины последовательно контактируют с осыпающимся порошком, снижая скорость падения и силу удара — меньше разрушение естественных комков и погрешность относительно простой воронки. Определяемый параметр — насыпная плотность; размер и форма частиц этим прибором не измеряются.
Нужна помощь с подбором прибора для насыпной плотности?
Если нужно лабораторное измерение насыпной плотности металлических порошков методом волюметра Скотта — посмотрите BeDensi B1-S. Александра, технический специалист по подбору лабораторного оборудования, поможет сориентироваться под вашу задачу: 8 (499) 490-02-72, blog@assa-group.ru.
- Slotwinski J.A., Garboczi E.J. et al. Properties of Metal Powders for Additive Manufacturing: A Review of the State of the Art of Metal Powder Property Testing. NIST IR 7873 (2012). DOI: 10.6028/nist.ir.7873. PDF: NIST.IR.7873.
