Метод ВЭЖХ для определения молекулярной массы полимеров: где калибровка GPC даёт систематическую ошибку
Относительные ошибки определённого MW модельных лигниновых стандартов при калибровке колонки по линейному полистиролу лежали в диапазоне от −47% до +73%. Дело не в насосе и не в «плохом» детекторе: метод ВЭЖХ в режиме гель-проникающей (эксклюзионной) хроматографии — SEC/GPC — выдаёт Mn, Mw и полидисперсность, но цифра на хроматограмме зависит от калибровки и поведения образца в элюенте. Тот же метод жидкостной хроматографии, что и обратно-фазовая ВЭЖХ малых молекул, здесь разделяет по гидродинамическому размеру, а не по удерживанию на C18. Дальше — эксперимент с лигнином, условия вэжх анализа и следствия для лаборатории; для рутинной SEC/GPC полимеров удобен, например, гель-проникающий хроматограф ГПХ-8 МПа на базе «Скороход».
Зачем измерять MW и MWD на каждом этапе переработки
MW и MWD — базовые характеристики при переработке лигнина и контроле процесса. При конверсии лигнина в ценные продукты — восстановительное каталитическое фракционирование, бактериальная конверсия, щелочная деполимеризация — на каждом шаге нужны средняя молекулярная масса и молекулярно-массовое распределение.
Без этих величин трудно сопоставить партии, отследить деполимеризацию и понять, изменилась ли сама цепь или только агрегация в растворителе. Для лигнина и биопереработки это аргумент в пользу рутинного GPC.
В обратно-фазовой ВЭЖХ разделение идёт по удерживанию на C18; в SEC/GPC — по гидродинамическому объёму. Методики вэжх для Mn/Mw завязаны на калибровку по стандартам известной массы и на то, насколько образец ведёт себя как калибрант.
Метод ВЭЖХ в режиме GPC: условия разделения и калибровка
Типовая лабораторная GPC лигнина — колонка PS-DVB, THF, детектор концентрации (RI или UV) и калибровка по линейному полистиролу. Объём элюирования соотносят с MW известных стандартов; это conventional mass calibration, а не абсолютная масса в вакууме.
Вэжх анализ в таком формате — метод высокоэффективной жидкостной хроматографии в режиме эксклюзии: один поток элюента, термостатирование колонки, один концентрационный детектор. Для лигнина в органических растворителях это распространённая практика; спецификацией конкретного лабораторного ГПХ она не является.
Параметры эксперимента S2
В работе по оценке bias GPC лигнина без дериватизации разделение вели на колонке PLGel 300×7,5 мм, средний размер пор 500 Å, термостат 50 °C, поток элюента 1 мл/мин (THF по подписи к хроматограммам), детектирование UV 254 нм. Калибровка — линейные полистирольные стандарты в диапазоне 162–20000 Да (EasiVial PS-L).
Как PS-калибровка переводит объём элюирования в MW
Кривая калибровки связывает объём (или время) элюирования стандартов с их известной молекулярной массой. Для неизвестного пика MW_observed берут с этой кривой — как если бы образец был линейным полистиролом той же гидродинамики.
Для модельных лигниновых соединений относительную ошибку считали относительно истинной массы: MW_observed — масса из калибровки колонки линейными PS-стандартами. Метрика задаёт bias калибровки на низкомолекулярных моделях, а не «точность прибора» в абстрактном смысле.
Что показала PS-калибровка на модельных стандартах лигнина
Расхождение с истинными массами авторы оценивают как существенное; в низком MW-диапазоне дополнительно заметен вклад ошибки регрессии калибровочной кривой. Формула относительной ошибки (eq 1 в эксперименте):
Относительная ошибка = (MW_observed − MW_true) / MW_true
где MW_observed — молекулярная масса, рассчитанная по калибровке колонки линейными PS-стандартами, MW_true — истинная масса модельного соединения.
Вэжх определение и вэжх количественное определение MW здесь — перевод элюирования в массу через PS-кривую. Таблица сопоставляет условия и наблюдаемые расхождения по двум работам (лигнин/THF и, для границ метода, алканы в HT-SEC).
| Объект / параметр | Условия GPC (колонка, элюент, T, детектор) | Ошибка или расхождение MW | Источник |
|---|---|---|---|
| Модельные стандарты лигнина (PS-калибровка) | PLGel 500 Å, THF, 50 °C, 1 мл/мин, UV 254 нм | Относительная ошибка MW: −47% … +73% | S2 |
| Фракция FR V Indulin AT (Mn через месяц vs сразу) | GPC, PS-эквиваленты | 2000 → 2919 Да; ESI-MS m/z 1165 | S2 |
| Алканы C18 / C32 / C36 (HT-SEC, иная матрица) | TCB, 150 °C, тройная детекция | Mn занижен: 118 / 194 / 250 vs 254,5 / 450,9 / 507,0 г/моль | S14 |
Для лигниновых моделей знак ошибки бывает и отрицательным, и положительным — одновременно работают разные механизмы: удержание на наполнителе и ассоциация в растворе.
Почему смещается MW: ассоциация лигнина и хранение фракций
Смещение MW при PS-калибровке связано с ассоциацией лигнина (водородные связи) и изменением агрегатов при хранении образца. PLS-модель для лигнин-родственных мономеров показала: лигнин склонен к ассоциации преимущественно через водородные связи — один из механизмов bias в GPC при калибровке по PS.
Свежесть раствора и срок хранения фракций влияют на «кажущийся» Mn не меньше, чем выбор колонки. На фракциях kraft-лигнина Indulin AT после хранения Mn по GPC (PS-эквиваленты) растёт относительно измерения сразу после фракционирования; для тяжёлых фракций результат расходится с ESI-MS.
Пример FR V: GPC Mn 2000 Да сразу после фракционирования и 2919 Да через месяц хранения; ESI-MS average m/z после месяца — 1165. Рост Mn при хранении указывает на агрегацию/ассоциацию, а не на истинный рост полимерной цепи. GPC даёт PS-эквиваленты, ESI-MS — average m/z: методы не полностью эквивалентны, но расхождение для тяжёлых фракций заметно.
Фиксируйте время от растворения до инъекции; не сравнивайте «месяц назад» и «сегодня» как один и тот же Mn. При сомнении — ортогональный метод (в S2 — ESI-MS по фракциям), а не только повтор той же PS-калибровки.
Границы применимости SEC и PS-калибровки
Диапазон −47…+73% относится только к модельным лигниновым стандартам низкого MW в THF/PS-GPC (S2). Условия S2 — одна лабораторная установка с UV-детектором (PLGel 500 Å, 50 °C, THF, калибровка линейным PS): это не универсальный регламент для всех матриц и не спецификация лабораторного ГПХ. Цифры нельзя переносить на произвольные полимеры, на другие элюенты/колонки и на конкретный прибор вроде ГПХ-8 МПа.
Мотивация статьи — лигнин и биопереработка: универсальный протокол «для всех синтетических полимеров» из той же работы не следует. Механизм ассоциации через водородные связи тоже не обязан повторяться для любой синтетической матрицы.
Отдельный пример границ — HT-SEC смесей полиэтилен/алканы в TCB при 150 °C с тройной детекцией (S14). Для алканов C18 / C32 / C36 точные Mn 254,5 / 450,9 / 507,0 г/моль, измеренные — 118 / 194 / 250: систематическое занижение малых молекул. Матрица и температура иные, чем THF/лигнин в S2; авторы связывают ошибки с зависимостью ∂n/∂c от молярной массы и слабым светорассеянием малых молекул. SEC остаётся мощным инструментом MWD, но низкомолекулярный «хвост» и чужая калибровка требуют отдельной проверки протокола.
Вывод и подбор GPC под вашу задачу
Для воспроизводимого определения молекулярной массы полимеров нужны согласованные условия GPC, валидная калибровка и контроль состояния образца — прибор лишь фиксирует то, что прошло через колонку. Вэжх определение Mn/Mw начинается с вопроса «относительно какой калибровки и в каком состоянии образца», а не с выбора бренда колонки.

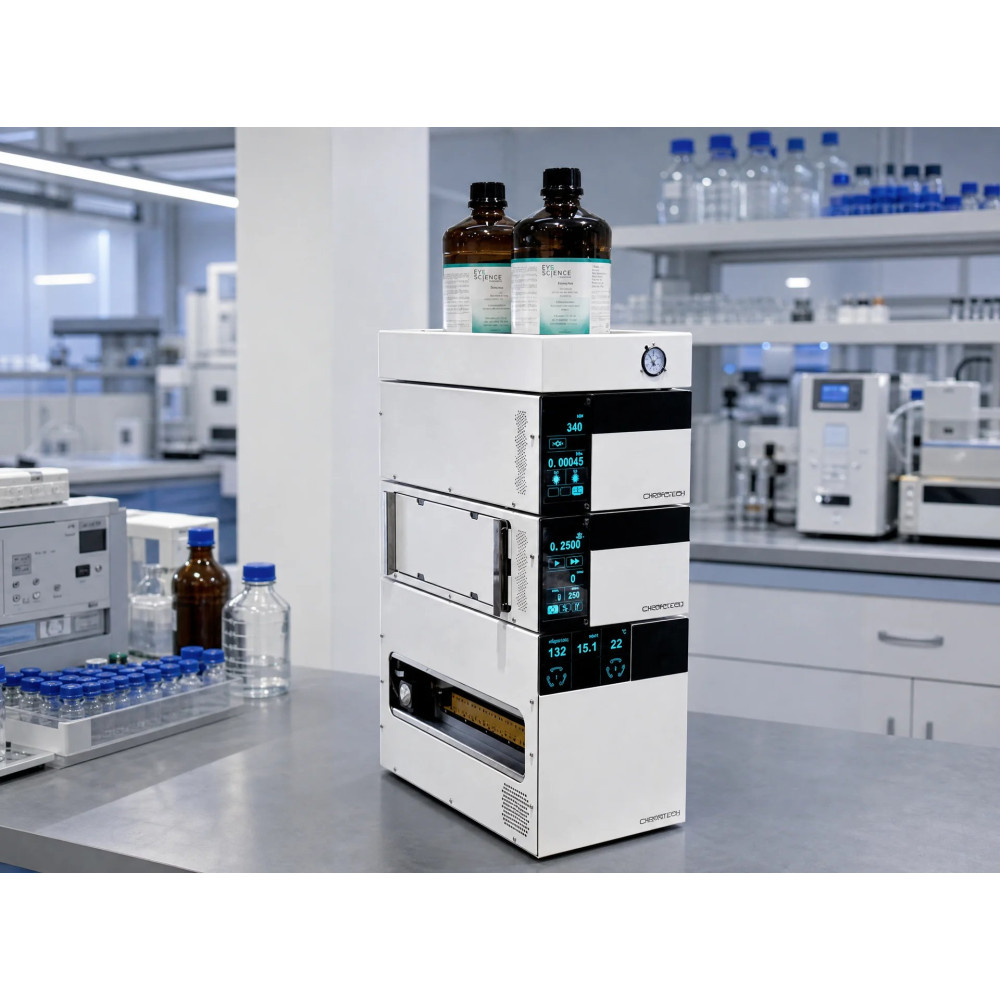

Инструмент задачи — гель-проникающий хроматограф ГПХ-8 МПа на базе «Скороход»: лабораторный SEC/GPC для разделения молекул по размерам. В комплектации: расчёт Mn, Mw и полидисперсности в ПО «Мультихром»; рефрактометрический детектор высокого давления; рабочее давление системы — до 8 МПа (не путать с пределом насосного модуля на карточке); поставка и сервис от АССА Лабораторные системы. Это платформа под вашу методику.
