Установки плазменной очистки: как выбрать по мощности, газу и камере
Полимер, металл с органикой или подготовка микросхем к склеиванию: с какой оси начинать закупку? Не с определения плазмы.
Для лаборатории установки плазменной очистки берут по задаче поверхности и по паспорту. Wang и соавт. на стенде Atto-LC-PC при 100 Вт и 2 мин кислородом показали: рост давления снижает пропускание на 355 нм. С поверхности снимается меньше органики.
Сначала задача поверхности, затем мощность, давление и время, затем частота, газ и камера из паспорта. База 20 Па / 100 Вт / 2 мин и оптимум 300 с / 200 Вт / 10 Па - стенд Atto-LC-PC, не модель с камерой 10 л.
Установки плазменной очистки: с чего начинать выбор
Здесь только закупка: какие оси смотреть в методике и что брать из паспорта. Физика метода уже разобрана отдельно: см. плазменную очистку поверхности как метод.
Задача задаёт материал и контаминант. Wang и соавт. снимали дибутилфталат (DBP) с химически покрытой оптики крупной апертуры. DBP выбрали как типичную органику рабочих поверхностей лазерной установки. Это покрытие sol-gel SiO2 / оптика ICF, не любая органика в камере 10 л. Плазменная очистка в этой работе - снятие DBP с покрытой оптики, не универсальный протокол.
Оси процесса на стенде Atto-LC-PC: мощность, давление, время. База однофакторной очистки: 20 Па, 100 Вт, 2 мин, рабочий газ O2. Длительность 2 мин взяли, чтобы не уйти в переочистку и не замаскировать влияние других факторов.
Зондовый диапазон: 10-50 Па, 50-200 Вт, O2. При фиксированном давлении плотность электронов, температура электронов и пространственный потенциал растут с мощностью. При фиксированной мощности все три величины падают с ростом давления.
Ортогональный опыт дал лучшую комбинацию A5 B1 C5: 300 с, 200 Вт, 10 Па. Верх сетки 200 Вт не равен генератору 300 Вт на карточке другой модели.
| Ось выбора | Что известно | Источник |
|---|---|---|
| Мощность | В диапазоне 50-200 Вт при фиксированном давлении плотность электронов, температура электронов и потенциал растут с мощностью | S1 |
| Давление | При 100 Вт, 2 мин, O2 пропускание на 355 нм падает с ростом давления: снимается меньше органики | S1 |
| Газ | O2 vs Ar: только спектры частиц, не % очистки. O2/N2 гидрофилизация; CF4 60 с даёт WCA 120,6°. Карточка CY CF4 не поставляет | S1 / S2 |
| Камера | Стенды статей: Atto-LC-PC и плёнка 2×2 см. Карточка: кварц 10 л, настольная 560×560×480 мм | S1 / S2 / карточка |
Цифры строк S1 и S2 в паспорт модели не подставлять.
Частота и тип разряда: 13,56 МГц или 40 кГц
Системы плазменной очистки в каталоге различаются частотой генератора. Это критерий закупки, не цифра из статей.
Стенд Wang и соавт. - плазма низкого давления, ёмкостно-связанный RF-разряд. Характеристики разряда считали при вариации давления и мощности. Частоту генератора авторы не назвали. Значение 13,56 МГц брать только с карточки модели, не из этой работы.
В линейке каталога рядом стоят RF 13,56 МГц и отдельная ветка 40 кГц. CY-PC13.56M-10L-300Q относится к ветке 13,56 МГц. Частоту 40 кГц этой модели не приписывать.
Тип разряда этой модели не путать с атмосферным барьерным разрядом: общий абзац карточки про класс установок не равен типу разряда конкретной модели. Ёмкостный RF стенда Wang и атмосферный барьерный разряд - разные конструкции. На карточке 13,56 МГц читают как RF-генератор. Частоту из соседней линейки в ТЗ этой модели не копировать.
Плазменная обработка поверхности: газ и число линий
Газ задаёт химию поверхности. Сравнивать «какой газ лучше чистит» по процентам очистки O2 против Ar нельзя: такого сравнения в текстах нет.
Wang и соавт. по спектрам испускания показали разные возбуждённые частицы. Кислородная плазма возбуждает атомы O на 779 и 844 нм. Аргоновая - атомы Ar на 749, 763 и 811 нм. Это спектроскопия рабочего газа, не таблица снятой органики.
На другом стенде плазмы низкого давления Kawano, Wang и Andou (2022) меняли газ на плёнке регенерированной целлюлозы 2×2 см. Режим: RF 10-80 Вт, 100 mTorr, 10 мл/мин. O2 и N2 гидрофилизировали плёнку. CF4 за 60 с дал гидрофобный контактный угол 120,6°. Это не оптика ICF и не камера 10 л.
На карточке модели две газовые линии. Это возможность задать химию, не поставка CF4.
Другой угол - холодная плазма и PFAS, не выбор установки: см. материал про разрушение PFAS холодной плазмой.
Камера: объём, кварц и настольный формат
Объём и геометрия камеры задают, поместится ли образец и насколько однороден разряд.
У Wang и соавт. камера Atto-LC-PC и оптика ICF крупной апертуры. У Kawano и соавт. - плёнка 2×2 см. Геометрия и объём чужие: зондовые точки S1 к камере 10 л не переносят.
По карточке модели: объём 10 л, материал камеры кварц, настольное исполнение, габариты 560×560×480 мм. Вес - не более 58 кг включая упаковку, не «вес прибора 58 кг». Охлаждение воздушное. Диапазон от -10 до +40 °C относится к окружающей среде, не к температуре плазмы.
Пример модели CY-PC13.56M-10L-300Q

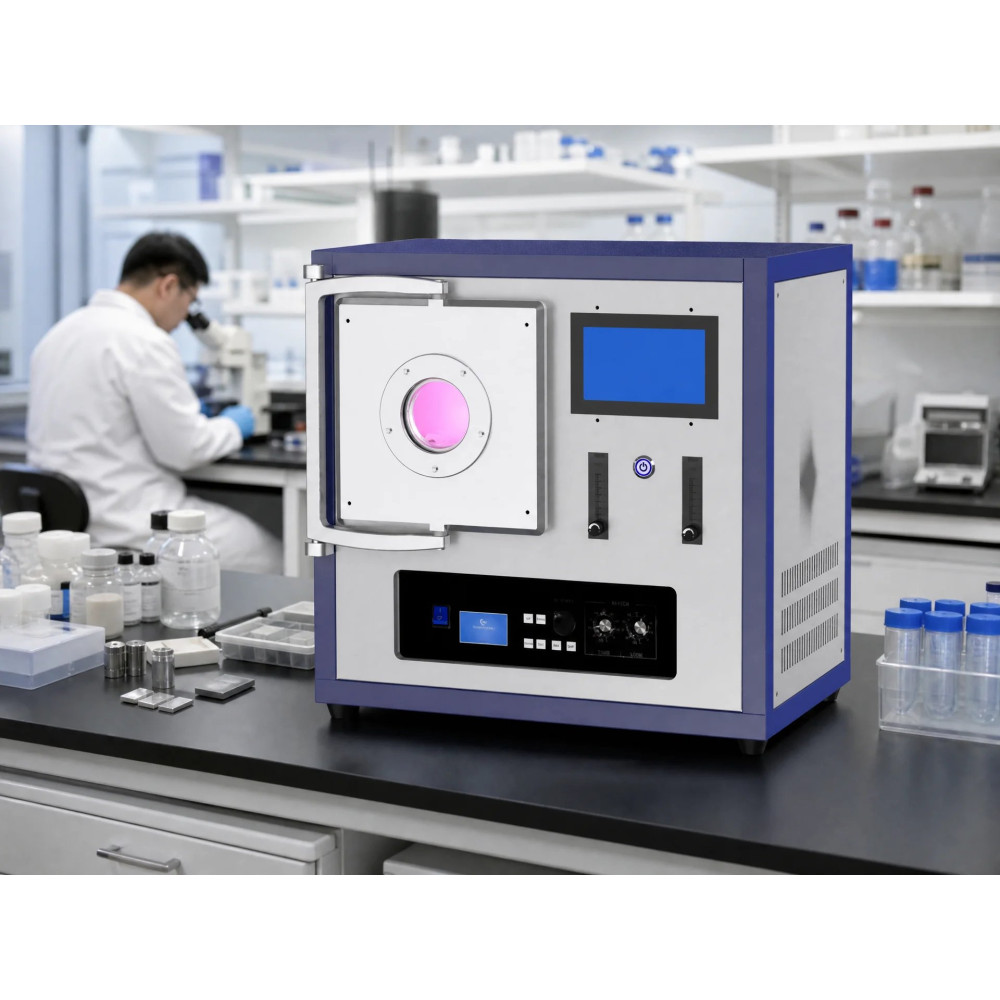

Как инструмент задачи, не как копия стенда Atto-LC-PC, рассмотрите высокочастотную установку плазменной очистки CY-PC13.56M-10L-300Q: кварцевая камера 10 л, генератор 300 Вт, частота 13,56 МГц, стабильность ±0,1 %, две газовые линии. Настольный корпус 560×560×480 мм. Вес не более 58 кг включая упаковку. Охлаждение воздушное. Окружающая среда от -10 до +40 °C.
Задачи с карточки: обработка поверхностей полимеров; предварительная подготовка к склеиванию полупроводниковых микросхем; плазменная очистка металла от органических загрязнений; прецизионная очистка компонентов; очистка графена.
Оптимум S1 (300 с / 200 Вт / 10 Па) не паспорт CY-PC13.56M-10L-300Q. Стенд Kawano и соавт. (плёнка 2×2 см, 10-80 Вт) не эта камера 10 л. Модель не называть установкой диэлектрического барьерного разряда и не приписывать ей 40 кГц.
Как выбрать установку плазменной очистки для ваших задач?
Оси процесса из чужого стенда и паспорт модели - не одно и то же. Установку берут под задачу поверхности, частоту разряда и камеру, а не под чужой оптимум.
- 2. Рабочее давление и время процесса: оси S1 (база 20 Па / 2 мин; оптимум 10 Па / 300 с) показывают, что смотреть в методике. В ТЗ 1:1 их не копируют.
- Частота и тип разряда: эта модель RF 13,56 МГц. 40 кГц - другая линейка каталога. Модель не называть установкой диэлектрического барьерного разряда.
- Рабочий газ и число газовых линий: на карточке 2 линии. Газ меняет химию поверхности (Kawano и соавт.). Утверждать поставку CF4 этой моделью нельзя.
- Объём и материал камеры: кварц 10 л. Не объём Atto-LC-PC и не образец 2×2 см.
- Исполнение и размещение: настольная 560×560×480 мм; вес не более 58 кг включая упаковку; воздушное охлаждение; среда от -10 до +40 °C.
- Задача поверхности: полимеры; подготовка к склеиванию микросхем; очистка металла от органики; прецизионная очистка компонентов; очистка графена.
Если вам необходимо подобрать установку плазменной очистки под задачу лаборатории
Для лабораторной плазменной очистки рассмотрите высокочастотную установку плазменной очистки CY-PC13.56M-10L-300Q как отправную точку: настольная кварцевая камера 10 л, генератор 300 Вт, 13,56 МГц, 2 газовые линии.
Физика метода - в материале про плазменную очистку поверхности. Если нужна другая конфигурация, напишите: Александра, технический специалист по подбору лабораторного оборудования, поможет подобрать модель под задачу лаборатории. Чужие литры и ватты соседних стендов в карточку этой модели не подставлять.
- Тел.: 8 (499) 490-02-72
- Email: blog@assa-group.ru
Итог
Оси мощности, давления и времени на стенде Wang задают, что проверять в методике, а не уставку паспорта. Настольная кварцевая камера 10 л - инструмент задачи поверхности, не копия Atto-LC-PC. Частоту, газ и объём берут из карточки модели, чужой оптимум 300 с / 200 Вт / 10 Па туда не переносят.
Источники:
- Wang и соавт. (2025). Low-pressure plasma cleaning of organic contamination from chemically coated surfaces: a study combining experimental and molecular dynamics studies. DOI: 10.1039/d5ra05699c. https://www.ncbi.nlm.nih.gov/pmc/articles/PMC12624504/
- Kawano, Wang, Andou (2022). Surface Modification of a Regenerated Cellulose Film Using Low-Pressure Plasma Treatment with Various Reactive Gases. ACS Omega. DOI: 10.1021/acsomega.2c05499. https://www.ncbi.nlm.nih.gov/pmc/articles/PMC9730310/
