Плазменная очистка поверхности: как кислородная плазма меняет смачиваемость за 3 минуты
Что изменилось за 3 минуты кислородной плазмы
Три минуты кислородной плазмы снизили угол контакта воды у нанофиброзной PES-мембраны со 135 ± 3° до 0°: капля полностью впитывалась при касании. Параллельно поток воды вырос с 0 до 702,9 L/h·m².
Исходный PES в этом эксперименте был гидрофобным: поверхность отталкивала воду. После кислородной плазменной обработки тот же материал вёл себя как супергидрофильный. Супергидрофильными стали и составы PES-PVP и PES-GO.
Чем лучше смачивается поверхность, тем легче вода проходит через мембрану. Авторы проверяли эту связь на одной серии образцов — насколько быстро кислородная плазма меняет смачиваемость полимера и как это зафиксировать углом контакта воды и потоком.
Задача и условия эксперимента
Авторы настраивали химию поверхности и смачиваемость трёх нанофиброзных мембран: PES, PES-PVP и PES-GO. Задача — не «почистить объём» полимера, а изменить поверхность коротким воздействием кислородной плазмы и сравнить отклик составов с разной исходной смачиваемостью.
Какие мембраны модифицировали
Базой служил полиэфирсульфон (PES). В PES-PVP добавляли поливинилпирролидон, в PES-GO — оксид графена. Все три варианта обрабатывали одним режимом плазмы, чтобы сопоставить эффект на одной экспериментальной оси.
Режим кислородной плазмы
Обработку вели на системе PlasmaNT кислородной плазмой: 3 минуты, давление 0,2 mbar, расход O₂ 100 sccm. Это параметры конкретной лабораторной серии.
Как измеряли угол контакта воды
Смачиваемость оценивали углом контакта воды (WCA, water contact angle) на оптическом тензиометре Krüss DSA100. На образец размером 2×3 см, закреплённый на стеклянном слайде, ставили каплю 5 мкл деионизированной воды и фиксировали поведение поверхности.
Поток воды через мембрану считали по формуле из работы:
J = V / (A · Δt)
где J — средний поток, V — объём прошедшей воды, A — площадь мембраны, Δt — время. Без площади и времени сравнивать «поток до/после» бессмысленно — формула связывает проницаемость с геометрией образца и длительностью теста.
Что показали WCA и поток
WCA до и после для PES, PES-PVP и PES-GO
До плазмы картина была разной. Pristine PES отталкивал воду: WCA 135 ± 3°. У PES-PVP капля уже впитывалась при контакте — поверхность была супергидрофильной ещё до обработки. PES-GO авторы описывают как гидрофобный по характеру, близкий к чистому PES; точное числовое значение исходного WCA для PES-GO в подтверждённых данных отсутствует.
После трёх минут кислородной плазмы все три мембраны стали супергидрофильными: капля воды полностью впитывалась сразу при касании. Для PES это формально WCA 0°.
Поток воды через PES-мембрану
Для PES рост смачиваемости совпал с появлением измеримого потока: с 0 до 702,9 L/h·m². Для PES-PVP авторы отмечают лишь небольшое улучшение потока после обработки — численного значения в подтверждённом пакете нет. Для PES-GO величина потока до/после также не зафиксирована в evidence.
| Мембрана | WCA до O₂-плазмы | WCA после O₂-плазмы (3 мин) | Поток воды (L/h·m²) |
|---|---|---|---|
| PES | 135 ± 3° | 0° (капля полностью впитывается) | 0 → 702,9 |
| PES-PVP | капля уже впитывалась до плазмы | супергидрофильная (капля впитывается) | небольшое улучшение; точное число не в evidence |
| PES-GO | гидрофобный характер (точное число не в evidence) | супергидрофильная (капля впитывается) | не в evidence |
Поверхностная химия по XPS
Рост гидрофильности авторы связывают с появлением на поверхности кислородсодержащих групп SO₃H, C=O и OH и с повышением поверхностной энергии. Эффект локализован на поверхности: плазменная модификация перевела исходно гидрофобные мембраны в супергидрофильные без изменения морфологии волокон.
Здесь плазменная очистка поверхности — короткая поверхностная активация, а не переделка всего объёма материала. Угол смачивания после плазменной очистки служит быстрым индикатором того, что химия поверхности действительно изменилась.
Что контролировать при плазменной обработке поверхности
Параметры процесса
Газ, время выдержки, давление и расход задают результат. В цитируемой работе — кислород, 3 минуты, 0,2 mbar и 100 sccm O₂ на PlasmaNT. Сначала фиксируют режим, потом проверяют отклик своей поверхности. На другой камере, частоте генератора или материале чужой протокол сам по себе тот же эффект не гарантирует.
Настольные установки плазменной очистки с контролируемым ВЧ-разрядом позволяют задавать газ и время выдержки; рабочий режим всё равно подбирают под конкретный образец. Для лабораторного масштаба удобна, например, высокочастотная установка CY-PC13.56M-2L-300Q (камера 2 л, 13,56 МГц, до 300 Вт, две газовые линии).
WCA как быстрый контроль смачиваемости
Угол контакта воды удобен как экспресс-контроль: одна и та же геометрия капли и размер образца дают сопоставимые точки «до/после». В исследовании использовали 5 мкл и пластину 2×3 см. Меняете объём капли или способ крепления — сравнивать серии уже нельзя.
Где метод помогает в лаборатории
Метод пригоден для подготовки полимерной поверхности к фильтрации, нанесению покрытий, адгезии последующих слоёв — везде, где важны смачиваемость и поверхностная реакционная способность. Светящийся разряд в лабораторной установке плазменной очистки может повысить адгезию и смачиваемость материала; насколько сильно — показывает ваша методика контроля, а не чужой протокол.
Границы применимости
Вывод и оборудование
Практический смысл для подготовки поверхности
Три минуты кислородной плазмы изменили смачиваемость полимерной поверхности быстро и измеримо. Контроль удобно строить через WCA и, где уместно, через поток по формуле J = V / (A · Δt). Морфология волокон при этом сохранялась — менялась химия поверхности. Режим чужого протокола не копируют: фиксируют газ, время, давление и проверяют свою поверхность.
Подберём режим или камеру под ваши образцы?

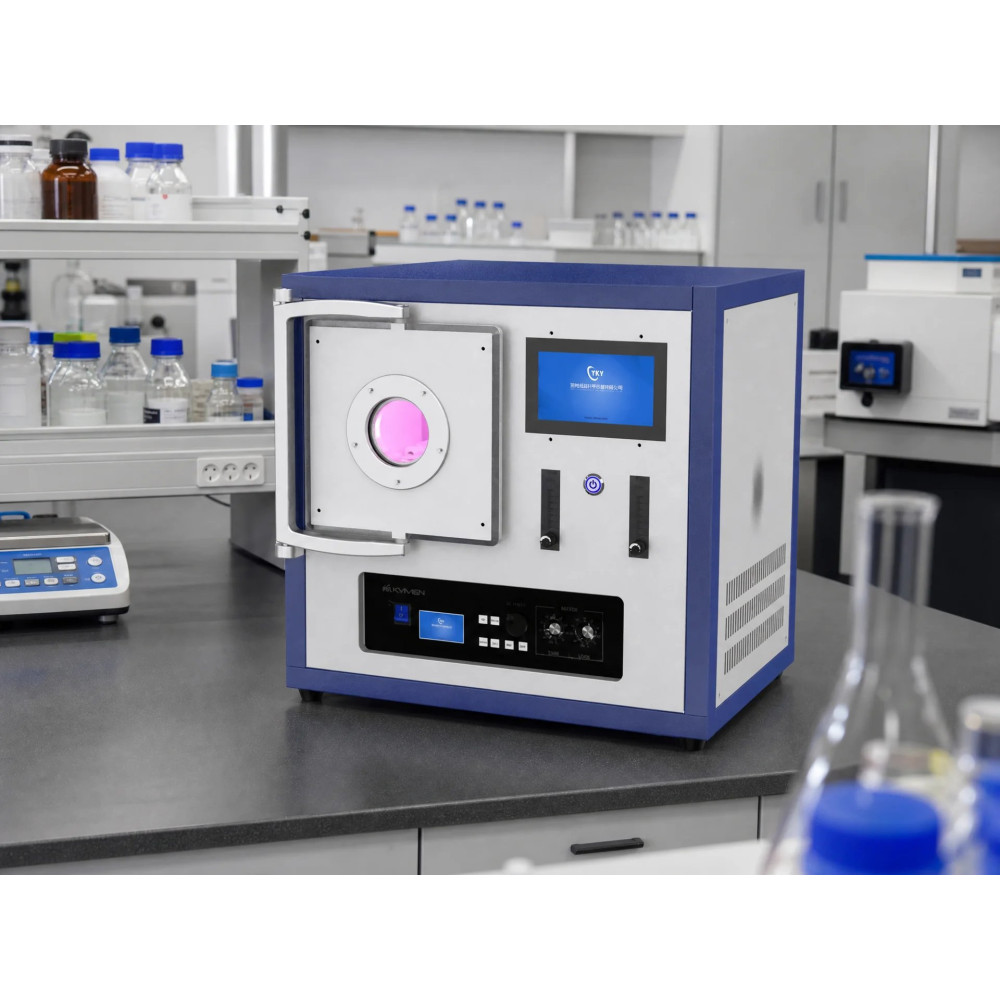

Для лабораторной плазменной обработки поверхности подойдёт высокочастотная установка плазменной очистки CY-PC13.56M-2L-300Q из нашего каталога — рассмотрите её как отправную точку: настольное исполнение, кварцевая камера 2 л, генератор 13,56 МГц до 300 Вт, две газовые линии.
Если нужна другая конфигурация — другой объём камеры, мощность или частота — напишите нам: Александра поможет подобрать модель и подскажет, с чего начать проверку на ваших образцах.
- Тел.: 8 (499) 490-02-72
- Email: blog@assa-group.ru
- Al Busaidi R. et al. Tunable Hydrophilicity in PES-Based Nanofiber Membranes via Oxygen Plasma Treatment. Membranes. URL: https://www.ncbi.nlm.nih.gov/pmc/articles/PMC12942524/
