Станция для заливки парафином: как выбрать оборудование для embedding в патолаборатории
Станция для заливки парафином и гистопроцессор: разные этапы цепочки FFPE
В КП сравнивают литры ванн и список опций, а в смене важнее другое: держит ли станция рабочую температуру парафина, удобно ли выставить ориентацию в форме и как быстро блок уходит на охлаждение. Станция для заливки парафином закрывает этап embedding: ткань уже прошла фиксацию, обезвоживание и пропитку на гистопроцессоре, а здесь её ориентируют в форме и заливают расплавленным парафином, чтобы получить блок для приготовления гистологического среза на ротационном микротоме. Для сравнения в ТЗ можно взять станцию для заливки парафином Mt Point ESD-2800.
Станция заливки в парафин не заменяет tissue processor. Процессор ведёт образец до пропитки; embedding station — заливка и ориентация. Путать эти классы в ТЗ опасно: прибор окажется не для того этапа. После резки блока срезы идут на гистологические окраски. Срочный ответ без FFPE — другой метод: выбор криостата для гистологии под frozen section, а не замена заливочной станции.
При выборе смотрят не только ёмкости: важны стабильность температуры зон, удобство ориентации и охлаждение блока. Дальше — критерии для ТЗ по практике FFPE: температурные зоны, ванны и поток, охлаждение, модульность, качество входной ткани, таблица и пример конфигурации.
Температурные зоны парафина: что заложить в ТЗ на станцию заливки
У станции заливки тканей в парафин на первом месте контроль температуры рабочих зон — не цифра «максимум нагрева» из брошюры. В обзоре протокола FFPE на этапе пропитки используют горячий парафин около 56–58 °C; для практической гистологии предпочтителен парафин с точкой плавления 55–58 °C. Это ориентиры литературного протокола, не паспорт конкретной модели.
Вязкость расплава критична: лучшая консистенция для пропитки достигается примерно при +2 °C над точкой плавления. Перегрев может затвердевать образцы и портить ткань. При самой заливке температуру тоже контролируют: в том же обзоре указано не превышать ~58 °C — иначе крошение и разрыв срезов.
В ТЗ на станцию для заливки тканей в парафин закладывают отдельный контроль зоны заливки/диспенсера, мелкий шаг настройки, удержание температуры без «горячих» выбросов. Логика «чем горячее, тем лучше» для embedding не работает. Конкретный рабочий диапазон модели — только в карточке прибора.
Ёмкости ванн, рабочая поверхность и эргономика потока парафина
Ёмкость резервуара и лотков должна закрывать сменную нагрузку без постоянных доливов и простоев. Объёмы в литрах и число кассет берите из спецификации выбранной модели — универсальной «нормы литров» из научных обзоров нет.
Ориентация образца в форме — отдельный критерий качества блока. По обзору FFPE рабочая поверхность ткани должна быть обращена ко дну формы, а край ткани — не ближе примерно 3 мм к стенкам, чтобы сформировать корректную парафиновую ленту. В ТЗ это переводится так: достаточная рабочая зона, обзор образца и удобная подача парафина, чтобы техник успел выставить ориентацию до застывания.
У поставщика стоит уточнить, как дозируется поток (педаль, клавиша), есть ли подогрев пинцетов и регулируемая подсветка. Эти детали не «украшают» станцию — они снижают риск переливов и дефектов ориентации при плотном потоке.
Охлаждение парафинового блока после заливки
После заливки форму охлаждают до затвердевания парафина, иначе блок нельзя уверенно вести к резке. В лабораторном протоколе обзора FFPE охлаждение указано при 4 °C не менее 30 минут. Это пример протокола (в т.ч. «холодильник»), а не обязательная уставка охлаждающей плиты любой станции.
В КП и ТЗ проверяйте наличие охлаждающей площадки или криомодуля и заявленный диапазон температур в карточке модели. Эту зону не путают с функциями гистопроцессора: охлаждение блока — часть embedding-потока на станции заливки, а не этап автоматической обработки тканей. Дальше по цепочке FFPE — резка парафинового блока на ротационном микротоме.
Модульность и конфигурация под поток образцов
Настольную станцию заливки обычно собирают из 1, 2 или 3 модулей: нагрев/подогрев кассет, модуль заливки и модуль охлаждения. Состав поставки зависит от нагрузки лаборатории — не все три модуля входят в каждую комплектацию.
В ТЗ фиксируют: нужен ли отдельный подогрев кассет, какая охлаждающая зона требуется под ваш поток и хватает ли одной заливочной ванны на смену. Детальные цифры модулей — только из карточки выбранной модели, без переноса чужих протоколов в колонку «гарантированные характеристики».
Дегидратация и влажность: что станция заливки не исправит
Качество блока закладывается ещё до embedding. Остаточная вода в фиксированной парафиновой ткани зависит в первую очередь от типа фиксатора и протокола дегидратации на гистопроцессоре; неполная дегидратация может давать неоднородности пропитки парафином. Заливочная станция это не компенсирует.
В рекомендации по остаточной влаге для FFPE: на финальном шаге этанол не должен быть скомпрометирован содержанием воды более 1%; обезвоженные и залитые образцы по возможности быстрее помещают в прохладную сухую атмосферу. Порог относится к этанолу дегидратации, не к «влажности воздуха над ванной» станции. В статье акцент на стабильность нуклеиновых кислот, но для морфологии цепочка та же: брак обезвоживания заливкой не исправить.
Таблица: критерии выбора станции для заливки парафином
Краткая сводка для ТЗ и сравнения КП — без цифр конкурентов. Температуры и минуты охлаждения из обзора FFPE — примеры протокола, не универсальная норма и не паспорт модели. После embedding качество среза и окраски зависит от следующих этапов: приготовление среза ротационным микротомом и гистологические окраски.
| Критерий | Зачем важен | Что смотреть в ТЗ |
|---|---|---|
| Температура зоны заливки/диспенсера | Качество блока и срезов; перегрев → крошение/разрыв; практика пропитки/заливки ~56–58 °C | Отдельный контроль зон, шаг настройки, без перегрева |
| Совместимость с гистологическим парафином | Вязкость при ~+2 °C над точкой плавления 55–58 °C | Стабильное удержание рабочей температуры, не маркетинговый максимум нагрева |
| Ёмкость резервуара и лотков | Сменная нагрузка, меньше простоев | Объём ванн, число кассет/форм под ваш поток (из карточки модели) |
| Рабочая поверхность и ориентация | Корректная лента при резке; поверхность ткани к дну формы, отступ ≥3 мм | Обзор образца, место для выставления ориентации |
| Подача парафина (педаль/клавиша) | Точное дозирование, меньше дефектов заливки | Эргономика потока, подогрев пинцетов |
| Охлаждение блока | Затвердевание парафина до резки (в протоколе: 4 °C ≥30 мин) | Охлаждающая площадка/криомодуль, заявленный диапазон °C |
| Модульность (1/2/3 модуля) | Масштаб под лабораторию | Состав поставки: заливка, подогрев, охлаждение — без «всё в базе» |
| Входное качество ткани | Остаточная влага от дегидратации на процессоре | Станция не заменяет контроль обезвоживания |
Сноска: температуры и время охлаждения из обзора FFPE — примеры протокола embedding, не универсальная норма и не паспортные данные конкретной модели. Характеристики ESD-2800 — только из карточки АССА.
Чек-лист для запроса КП: сменная нагрузка (кассеты/смена), число модулей, нужна ли криоплощадка, отдельные контуры температуры зон.

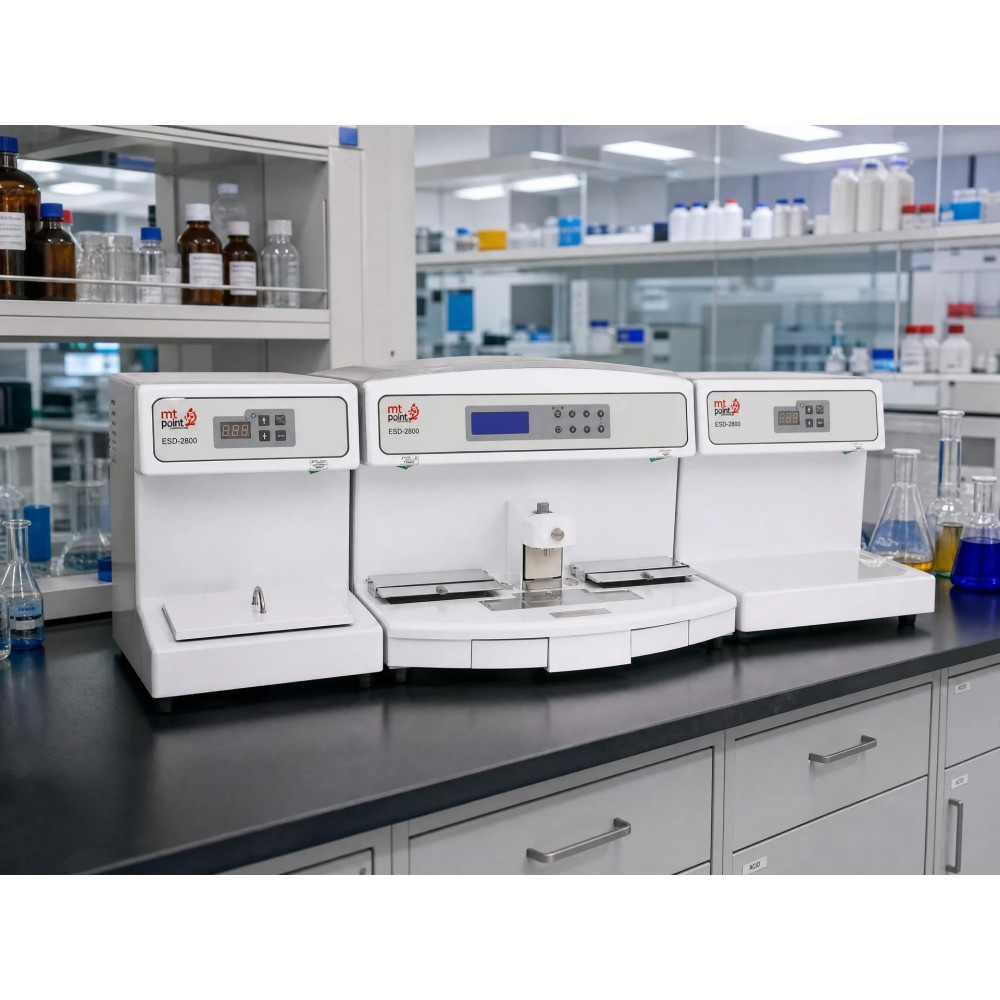

Пример конфигурации: станция Mt Point ESD-2800 и подбор под задачу
Станция для заливки парафином Mt Point ESD-2800 — модульная заливочная станция: система бывает 1-, 2- или 3-модульной и состоит из нагревающего модуля, модуля заливки и модуля охлаждения. Не все три модуля входят в каждую поставку — конфигурацию выбирают под поток. Производство MtPoint, Россия; регистрационное удостоверение № РЗН 2013/1073. Настольный формат.
ESD-2800 программируется: время запуска и выключения, контроль температуры рабочих поверхностей, функция пробуждения. ЖК-дисплей показывает текущую и установленную температуру ёмкости для парафина, левого и правого поддонов, рабочей поверхности и станции подогрева пинцетов. Рабочая температура — от комнатной до 90 °C с шагом 1 °C. Резервуар для парафина — 6 л; два лотка для кассет и форм — 1,4 л (126 кассет). Габариты 560×640×400 мм, вес около 26 кг; питание 220 В ± 10%, 50 Гц / 110 В ± 10%, 60 Гц; номинальная мощность 1200 Вт.
Поток парафина регулируется ножной педалью и клавишей; встроена станция подогрева на 6 пинцетов; яркость подсветки настраивается. Увеличенная рабочая поверхность рассчитана на одновременную обработку большего числа образцов. Охлаждающая площадка на элементе Пельтье — до −5 °C; быстрое охлаждение блоков — за счёт компрессора. Опционально: криомодуль ESD-2800-T (от −15 °C до +15 °C, до 70 кассет) и модуль подогрева ESD-2800C (2,5 л / 252 кассеты, от комнатной до 75 °C, может работать как водяная баня; совместим с кассетами, формами и проведёнными материалами). Парафиновый триммер в базовую комплектацию не входит — это опция.
Нужна станция для заливки биологических тканей парафином под вашу патолабораторию? Посмотрите Mt Point ESD-2800 в каталоге АССА или напишите — Александра, технический специалист по подбору лабораторного оборудования, поможет сравнить конфигурацию модулей и подобрать решение под нагрузку.
- Тел.: 8 (499) 490-02-72
- Email: blog@assa-group.ru
- Standard techniques for formalin-fixed paraffin-embedded tissue: A Pathologist's perspective. DOI 10.33899/ijvs.2021.131918.2023. https://vetmedmosul.com/article_169996_2b0ca223f050d2beb0a86369c234860c.pdf
- Residual Humidity in Paraffin-Embedded Tissue Reduces Nucleic Acid Stability. DOI 10.3390/ijms24098010. PMC10178321. https://www.ebi.ac.uk/europepmc/webservices/rest/PMC10178321/fullTextXML
