Криостат для гистологии: как выбрать замораживающий микротом под frozen section
Криостат для патолаборатории и операционной: когда параметры прибора решают исход frozen section
В брошюрах сравнивают списки опций, а в операционной важнее другое: успеет ли патолог дать ответ, пока хирург ждёт. Для гистологии криостат (замораживающий микротом) — рабочий инструмент frozen section: от стабильности температуры и предсказуемой толщины среза зависит, пригоден ли материал для срочной H&E-оценки.
При срочной диагностике смотрят на стабильную температуру по контурам охлаждения, толщину среза без «пляски» от прохода к проходу и цикл без лишних артефактов. Криостат лабораторный здесь — связка микротома и охлаждения под незафиксированную ткань, а не просто «холодная камера».
В одном клиническом протоколе IFSE среднее время до патологического результата составило около 30 минут (29,80 ± 3,92 мин). Это срок всей цепочки — от вложения до отчёта, а не чистое машинное время резки. Ниже — параметры выбора гистологического криостата по практике frozen section: температуры, толщина и авторезка, заморозка и очистка, сводная таблица и пример конфигурации.
Температура камеры, ножа и образца: что проверять при выборе криостата
У современного микротома-криостата обычно три независимых контура: камера, держатель образца и нож. Их диапазоны и стабильность — первые строки ТЗ: жировая ткань и срочные биоптаты требуют разного «холода», а не одной фиксированной уставки.
Жировая ткань плохо замерзает при типичных температурах криостата, срез рвётся и смазывается — гистологические изображения часто получаются низкого качества. Причина обычно не в «плохом ноже», а в сочетании температуры блока, остроты лезвия и толщины прохода.
В протоколе IFSE биоптаты вкладывали в криостат при −25 °C — пример рабочего цикла одного центра, а не норма для всех тканей и моделей. Для закупки смотрите: можно ли опустить температуру для жира, есть ли отдельное охлаждение лезвия (лезвия для криостата работают иначе, если нож «тёплый» относительно блока) и насколько широк диапазон охлаждения образца при резке.
Микротом замораживающий в связке с камерой должен давать воспроизводимый режим без постоянной «подкрутки» между случаями. При оценке коммерческих предложений сравнивайте заявленные диапазоны трёх контуров и возможность уйти ниже типичных уставок для проблемных тканей — без переноса чужих °C из чужого протокола в колонку «гарантированные характеристики» конкретной модели.
Толщина среза, авторезка и режимы frozen section
Диапазон толщины нужен не «ради широкой цифры в каталоге», а чтобы закрыть и тонкие диагностические срезы, и выравнивание блока, и компенсацию артефактов (для жира иногда берут более толстый срез).
В одном исследовательском протоколе gold-standard ветки замороженные срезы толщиной 35 µm нарезали на криостате CM3050 S (Leica) и переносили на charged-стёкла. Это параметр сравнения с on-block CFT, не универсальная клиническая норма для всех IFSE. В протоколе IFSE нарезали 5–6 замороженных срезов, из них 1–2 шли на H&E-диагностику — снова пример центра, а не «норма срезов на случай» для любой патолаборатории.
Авторезка сокращает ручные проходы: смотрите режимы (интервальный, единичный, мульти, непрерывный), скорость хода, ретракцию и удобную остановку режущего хода. Резка — лишь часть ~30-минутного цикла IFSE; предсказуемые настройки криостата снижают потери на артефакты и перенастройку между образцами.
Температура ножа и качество лезвия для криостата связаны напрямую: рваный край часто выглядит как «плохая толщина», хотя источник — несовпадение холода лезвия и блока. В ТЗ фиксируйте и диапазон мкм, и наличие автоподачи/ретракции, и совместимость с расходными лезвиями под ваш тип ткани.
Быстрая заморозка блока, OCT-вложение и удобство очистки криокамеры
Перед секционированием блок обычно готовят: OCT-вложение и контролируемая заморозка. В одном протоколе OCT-блок перед секционированием в CFT-камере выдерживали в морозильнике −20 °C до замерзания; параллельно половины образцов вкладывали в OCT для обычной криорезки. Минус 20 °C здесь — предварительная заморозка OCT-блока, а не обязательная уставка камеры любого криостата.
Для ежедневной нагрузки смотрите устройство быстрой заморозки (элемент Пельтье), панель хранения образцов и то, как устроена очистка между случаями. У CryoStar NX70 в криокамере находится только держатель образца, а узлы ротационного микротома — вне камеры: это сокращает время охлаждения и облегчает очистку. Встроено устройство быстрой заморозки до −60 °C на основе элемента Пельтье; панель рассчитана на 18 образцов. Автоматическое размораживание — с немедленным оттаиванием и возможностью прерывания.
Опции вакутома (расправление среза и удаление отработанных срезов) и холодной дезинфекции Cold D с мелкодисперсным распылением по внутренней поверхности камеры — возможность оснащения, не базовая комплектация. Их имеет смысл закладывать в запрос КП отдельно, если у вас плотный поток IFSE или жёсткие требования к гигиене камеры.
Таблица: критерии выбора криостата для гистологии
Сводная шпаргалка для ТЗ и сравнения КП — без цифр конкурентов. Числовые примеры температур и толщин из протоколов отдельных центров не переносите как универсальную норму.
| Параметр | Зачем важен | Что смотреть при выборе |
|---|---|---|
| Температура камеры | Стабильность заморозки блока; жир плохо замерзает при типичных °C → smearing/tearing | Диапазон регулировки; возможность уйти ниже для жировой ткани; в одном IFSE-протоколе вложение при −25 °C |
| Температура ножа | Срез без рваных краёв | Заявленный диапазон охлаждения лезвия; совместимость с лезвиями для криостата |
| Температура образца при резке | Контроль заморозки ткани | Широкий диапазон (у CryoStar NX70 — от −50 °C до +10 °C) |
| Толщина среза | Тонкие H&E vs выравнивание; для жира иногда толще срез | Диапазон мкм; в протоколах встречаются 35 µm и 5–6 срезов IFSE — как примеры, не норма |
| Авторезка и ретракция | Скорость frozen section, меньше ручных проходов | Режимы (интервальный / единичный / мульти / непрерывный), скорость мм/с, экстренная остановка |
| Быстрая заморозка (Пельтье) | Короткий цикл подготовки блока | Заявленный минимум °C; ёмкость панели хранения |
| OCT и предварительная заморозка | Воспроизводимость вложения | Удобство панели; в одном протоколе OCT-блок держали при −20 °C до замерзания перед секционированием |
| Конструкция и очистка камеры | Гигиена, простой между случаями | Микротом вне камеры; опция Cold D (не базовая); размораживание с прерыванием |
| Срок frozen section | Организационный KPI ~30 мин до отчёта патолога | Предсказуемая резка без перенастройки; учёт, что морфология unfixed ≠ paraffin |
Сноска: числовые примеры температур и толщин — из протоколов отдельных исследований, не универсальная норма для всех лабораторий. Характеристики CryoStar NX70 — только из карточки АССА. Время ~30 мин — «отчёт патолога», не чистое машинное время резки.
Чек-лист для запроса КП: сценарий (патолаборатория / операционная), типы тканей (в т.ч. жир), ожидаемая нагрузка frozen section, нужны ли опции вакутома и Cold D.
Пример конфигурации: криостат CryoStar NX70 и подбор под задачу

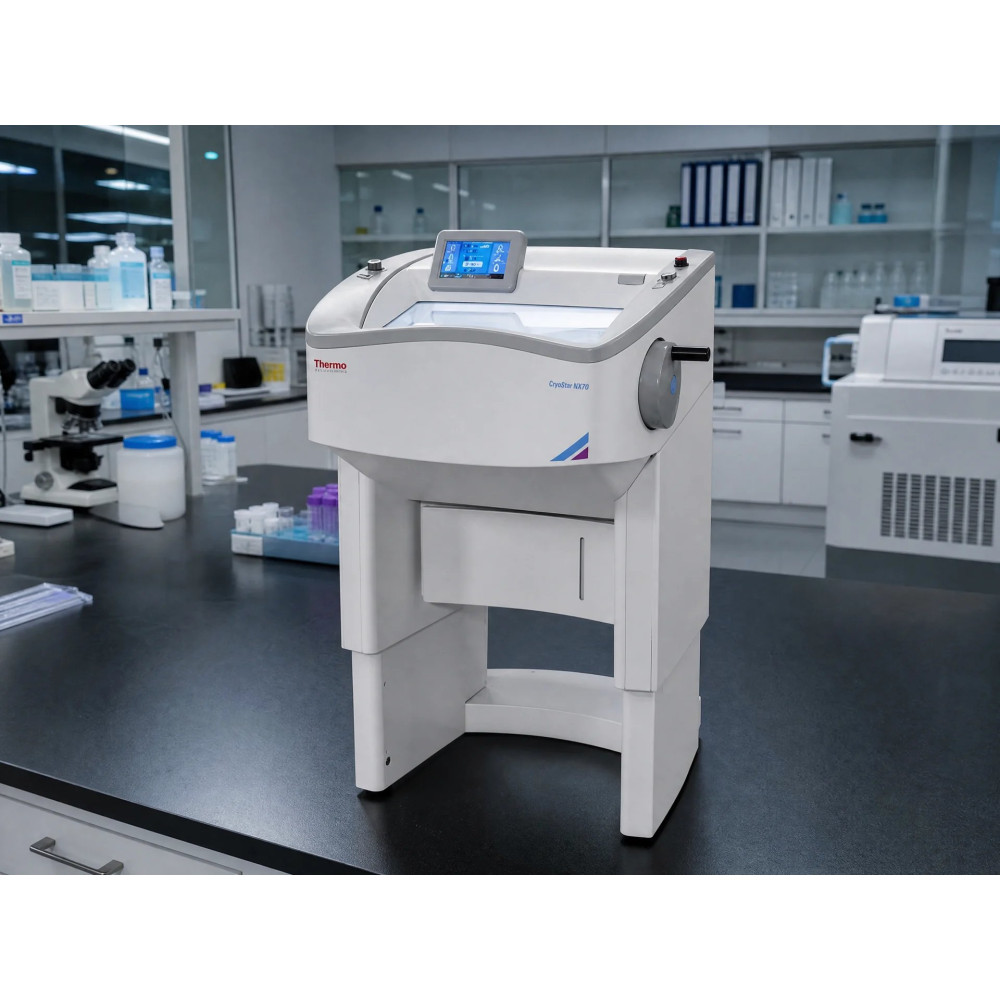

Криостат CryoStar NX70 производства Epredia — пример современного ротационного криостата для гистологии. Управление — с сенсорного дисплея и джойстика; сдвижное окошко с подогреваемым стеклом и светодиодной подсветкой; плавная электронная регулировка высоты для работы стоя и сидя (напольный формат).
Температура охлаждения образца при резке — от −50 °C до +10 °C; лезвия ножа — от −35 °C до −5 °C; камера плавно от +5 °C до −5 °C. Встроенный ротационный микротом с ретракцией и автоматической подачей образца; толщина среза — от 0,5 до 500 мкм; автоматическая резка — от 0 до 256 мм/с в режимах интервальный, единичный, мульти и непрерывный. Остановка режущего хода — на дисплее, на корпусе и как экстренная.
При подборе микротом криостат сравнивают по температурным контурам, авторезке и удобству обслуживания камеры — эти параметры напрямую влияют на срок ответа при frozen section. В подгруппе «Гистология: Криотомы» в каталоге АССА также есть криотом FSE, криостат CM1950, криостат CM1520 и криостат CM1860 — ориентиры линейки без детализации характеристик здесь.
Границы применимости: протоколы S3/S6 — опыт отдельных центров (−25 °C, 35 µm, 5–6 срезов не универсальны); 29,8 мин — время отчёта, не машинной резки; габариты, вес, мощность и «срезы/час» для NX70 в карточке не заданы — в сравнение их не подставляйте.
Нужен криостат купить под frozen section и ежедневную криорезку? Посмотрите CryoStar NX70 в каталоге АССА или напишите — Александра, технический специалист по подбору лабораторного оборудования, поможет сравнить параметры и подобрать конфигурацию под вашу патолабораторию.
