Как выбрать лабораторный реометр: отличия от вискозиметра и ключевые параметры
В round-robin 2000 разные конструкции реометров давали разные абсолютные значения реологических параметров для одной и той же бетонной смеси: эмпирические корреляции возможны, но абсолютные числа зависят от прибора. Закупку лабораторного реометра начинают не с «какой вязкости хватает по паспорту», а с класса измерения, режимов и протокола. Разбираем, как отличить ротационный реометр от капиллярного и одноточечного вискозиметра, какие режимы нужны и что проверить в ТТХ перед закупкой. Научный обзор методов вискозиметрии и многоточечных измерений - в отдельной статье; в этом материале - алгоритм выбора прибора.
Реометр и вискозиметр: три класса приборов для измерения вязкости
В поиске «ротационный вискозиметр» и «вискозиметр лабораторный» часто смешивают три разных класса. Для закупки важно развести задачу: одно число для QC, кинематика по соплу или многоточечная реология с контролем деформации и напряжения.
| Класс прибора | Типичная задача | Режим измерения | Результат | Когда достаточно |
|---|---|---|---|---|
| Капиллярный вискозиметр (ВЗ, ВПЖ) | Стандартизованное время стекания / кинематическая вязкость | Одна точка, низкий сдвиг | Одно число η или время | Прозрачные ньютоновские жидкости, рутинный QC по ГОСТ/ASTM |
| Ротационный вискозиметр (одноточечный) | Быстрый контроль η на производстве или в лаборатории | Одна скорость вращения | Одно значение вязкости | Когда кривая τ-γ̇ не нужна |
| Ротационный реометр (модульный) | Реологические кривые, структура материала | Вращение + осцилляция, контроль деформации/напряжения | η(γ̇), G′, G″, G* | Неньютоновские материалы, R&D, многоточечные данные и упругость |
Капиллярный прибор отвечает на вопрос «сколько времени стекает». Одноточечный ротационный вискозиметр - «какова η при этой скорости». Модульный реометр - «как материал течёт и как ведёт себя сеть при малых деформациях». Если в ТЗ нужны кривые и модули, одноточечный ротационный вискозиметр не подойдёт, даже если в поиске его называют «ротационным вискозиметром».
Режимы вращения и осцилляции: когда нужен каждый
Режим выбирают до закупки: он задаёт класс прибора. Вращение (flow) строит кривую τ-γ̇ или вязкость против скорости сдвига и описывает течение и скольжение. Осцилляция даёт G′, G″ и G* без достижения скольжения и показывает упругость и структуру сети.
На ротационном реометре для гидрогелей авторы использовали оба режима: вязкость для свойств скольжения/течения и осцилляцию для деформируемости без скольжения. Через G′ оценивают упругую (запасённую) энергию, через G″ - вязкую диссипацию; G* обобщает отклик. Можно задавать сдвиговое напряжение или скорость сдвига и менять температуру.
Кейс на полоксамерных гелях с наноносителями показывает, почему это важно. G гидрогелей с этосомами или трансферосомами был выше, чем у незагруженного геля, независимо от концентрации полоксамера (p < 0.001). При этом авторы отмечают возможное снижение вязкости при росте упругости: гель становится податливее по течению, но жёстче по сети. Численные G на другие материалы не переносят; вывод для закупки другой: если нужны оба аспекта, берут реометр с вращением и осцилляцией, а не одноточечный вискозиметр.
Что смотреть в ТТХ: реометр лабораторный
Чеклист лабораторного ротационного реометра удобно вести по параметрам, которые реально влияют на диапазон задач, а не по маркетинговым ярлыкам.
Крутящий момент и разрешение. Диапазон момента и его разрешение определяют, удастся ли работать с низко- и высоковязкими образцами в нужных режимах. Без запаса по моменту низковязкие системы «теряются» в шуме, высоковязкие упираются в потолок.
Угловая скорость и частота. Покрытие от покоя до высоких сдвигов нужно и для flow-кривых, и для частотных развёрток. Если в ТЗ есть и медленное течение, и осцилляция, смотрят оба диапазона.
Температурный контроль. Для реологии с T-зависимостью важны диапазон и качество контроля (в т.ч. безградиентность по измерительной системе). Градиенты по зазору искажают и вязкость, и модули.
Геометрия и протокол. Абсолютные значения зависят от прибора. Чтобы получить истинную (абсолютную) пластическую вязкость из наклона кривой крутящий момент - скорость, нужна поправка f(геометрия, условия эксперимента). Без известной f абсолютную пластическую вязкость нельзя знать с низкой неопределённостью. На практике фиксируют геометрию, зазор, температуру и шаблон теста - иначе сравнение партий превращается в сравнение настроек.
ПО. Шаблоны испытаний, контроль зазора и воспроизводимый отчёт сокращают разброс между операторами. Для закупки это такой же параметр, как момент: без шаблона «одинаковый протокол» остаётся на словах.

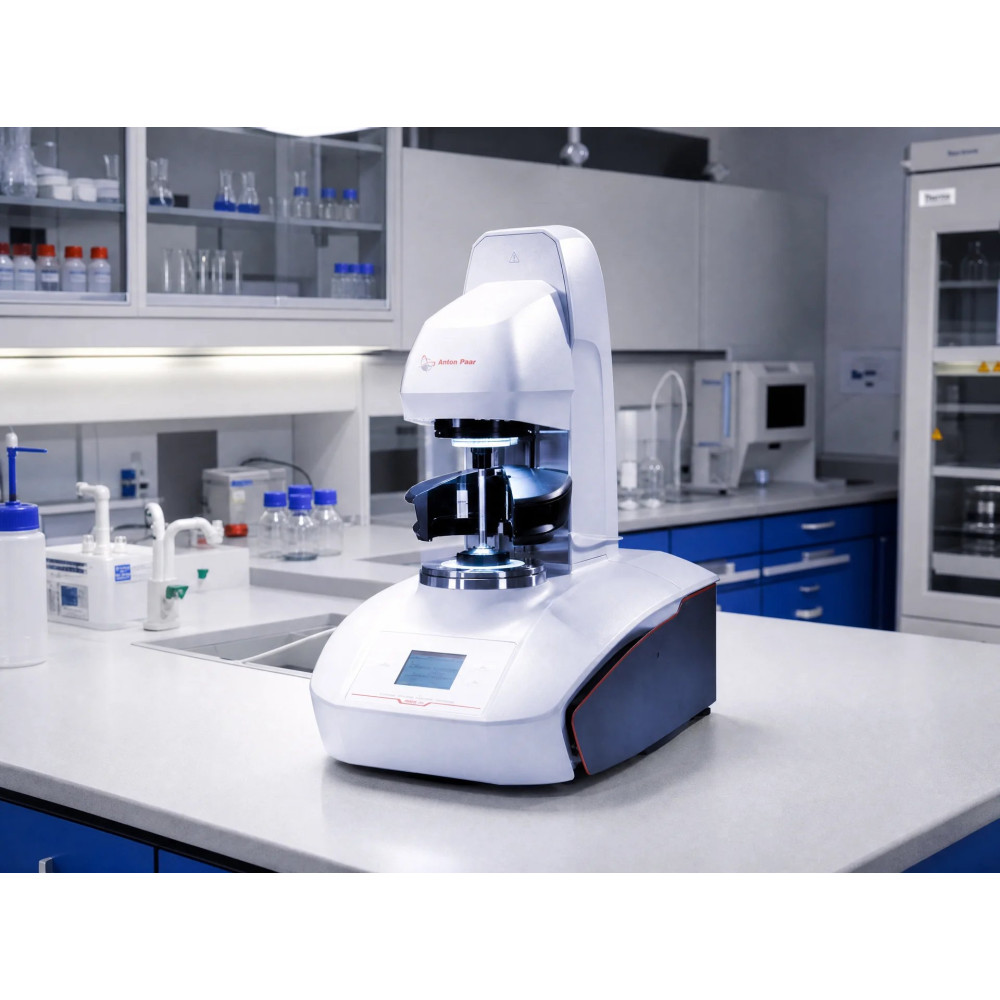

Пример: реометры mcr - модульный компактный Anton Paar MCR 72
Модульный компактный реометр MCR 72 Anton Paar GmbH рассчитан на реологические измерения твёрдых веществ и жидкостей с низкой вязкостью. Это не одноточечный вискозиметр и не капиллярный ВЗ/ВПЖ: прибор поддерживает режимы вращения и осцилляции, прямой контроль деформации и напряжения, синхронный привод.
Ключевые параметры по карточке:
- максимальный крутящий момент 125 мНм; минимальный момент при вращении и осцилляции 200 мкНм; разрешение момента 100 нНм;
- угловая скорость от 10^(-4) до 157 рад/с; скорость CSS/CSR от 10^(-3) до 1500 об/мин;
- максимальный температурный диапазон прибора: от -40 до 400 °C; безградиентный температурный контроль по горизонтали и вертикали;
- SafeGap (ограничение нормального усилия при задании зазора), QuickConnect (безвинтовое подключение измерительных систем), Toolmaster™ (автораспознавание систем и аксессуаров), TruRay (регулируемая подсветка образца);
- температурные системы на элементах Пельтье - опции: CoolPeltier™ со встроенным контр-охлаждением (до 25 °C ниже комнатной, диапазон от -5 до +200 °C); активный кожух с воздушным контр-охлаждением (от -5 до +200 °C); цилиндрическая CoolPeltier™ (до 15 °C ниже комнатной, от +5 до +150 °C);
- ПО RheoCompass™: шаблоны испытаний, дизайнер тестов и отчётов, управление пользователями, автоматическая трим-позиция, AGC/AGS;
- габариты 380×660×530 мм, масса 33 кг; подшипник механический; интерфейсы USB, Ethernet, RS232, аналоговый, порт для Pt100.
Компактный модульный реометр для лаборатории с вращением и осцилляцией подходит для многоточечных задач, но не заменяет капиллярный или одноточечный вискозиметр там, где по методике достаточно одного числа η. Карточка и комплектация: MCR 72.
Как сравнивать числа: абсолютные величины и относительная вязкость
Даже для одной смеси разные реометры дают разные абсолютные значения. На экспериментальной линии NIST сравнивали coaxial BML и vane IBB: пластическая вязкость IBB выдаётся в Nm·s, а не в Pa·s, поэтому абсолютные результаты двух реометров напрямую несопоставимы. Составы миксов и единицы относятся к этой работе; универсального коэффициента пересчёта «любой прибор A → прибор B» авторы не дают.
Практический выход для лаборатории:
- Фиксировать геометрию, зазор, температуру и шаблон теста на одном классе приборов.
- Не сравнивать «голые» Pa·s с разных систем без общего протокола.
- Для сопоставления влияния состава на том же приборе использовать относительную пластическую вязкость.
η_rel = η_смеси / η_матрицы
Отношение вязкости смеси с частицами к вязкости матрицы на том же приборе не зависит от реометра и единиц. По данным авторов основной фактор кривой «относительная вязкость vs концентрация» - концентрация крупного заполнителя (частиц). Это позволяет сравнивать приборы без общей абсолютной шкалы.
Ограничения выбора и запрос подбора
Данные NIST и работа по полоксамерным гелям - методологические ориентиры (бетон, гидрогели), а не паспорт MCR 72. Функция f(геометрия) для абсолютной пластической вязкости часто известна неполно. η_rel - нормализованный приём при малой выборке, его нужно проверять на своих материалах. Температурные системы и геометрии - опции: комплектацию уточняют под задачу. Цену, срок и наличие здесь не обещаем.
Алгоритм закупки коротко: задача (одно число η или кривые/модули) → класс прибора → режимы (только вращение или вращение + осцилляция) → ТТХ и фиксация протокола → сравнение чисел через один протокол или η_rel, а не через «голые» абсолютные цифры с разных приборов.
Нужен реометр лабораторный с режимами вращения и осцилляции для многоточечных реологических измерений?
Anton Paar модульный компактный реометр MCR 72 - вращение и осцилляция, прямой контроль деформации и напряжения, диапазон момента 200 мкНм - 125 мНм, температурный контроль до 400 °C, ПО RheoCompass™ с шаблонами испытаний. Если нужна другая конфигурация термостата или измерительной системы - опишите материал и режимы измерения: поможем сопоставить параметры с задачей. Реометр купить под конкретную методику проще после краткого ТЗ по геометрии и температуре.
Александра, технический специалист по подбору лабораторного оборудования
Тел.: 8 (499) 490-02-72
Email: blog@assa-group.ru
