Лазерный анализатор размера частиц: как выбрать прибор и протокол PSD
Один «средний диаметр» на отчёте редко отвечает на вопрос технолога или аналитика: для суспензии краски, порошка API или абсорбента важно распределение частиц по размерам (PSD) и то, насколько его можно сравнить между лабораториями и партиями. На отраслевом воркшопе FDA и CRCG по анализу размера частиц прямо указано, что PSD связано со стабильностью формуляции, растворением, качеством и работой продукта, а само измерение размера часто оказывается сложнее, чем кажется на первый взгляд.
Зачем лаборатории смотрят на PSD, а не на «средний размер»
В фармацевтической разработке и при оценке сырья PSD входит в число ключевых характеристик: от него зависят текучесть, смешивание, растворение и повторяемость партии. Участники воркшопа разбирали не только приборы, но и устойчивость аналитической процедуры для динамического светорассеяния и лазерной дифракции - двух массовых методов, которые лаборатории сопоставляют при выборе платформы.
Для НИОКР и контроля качества это означает простую практическую вещь: перед закупкой лазерного анализатора размера частиц нужно зафиксировать, какую пробу вы будете гонять (мокрая суспензия, эмульсия, сухой порошок), какой диапазон размеров критичен и как вы будете доказывать, что завтрашний оператор получит сопоставимую кривую PSD.
Отдельная линия статей блога посвящена насыпной плотности и форме частиц при утряске - это смежная, но другая задача. Здесь фокус на лазерной дифракции и выборе прибора под PSD в жидкой дисперсии или по регламенту сухой подачи, если он предусмотрен моделью.
Лазерная дифракция: что реально измеряет прибор
Лазерный анализатор строит PSD по угловому распределению рассеянного света. Расчёт опирается на оптическую модель (часто сочетание теории Ми и Фраунгофера для разных размеров) и на показатель преломления (RI) частицы и дисперсной среды. Если RI подобран неверно или взят «из таблицы по умолчанию», кривая PSD смещается даже при идеальной оптике.
На том же воркшопе подчёркивали, что погоня за единственным «истинным» размером менее полезна, чем прозрачность методики и понимание источников межлабораторной вариабельности. Для лаборатории это переводится в чек-лист при вводе метода:
- одинаковое диспергирование (мокрый УЗ, скорость циркуляции, время стабилизации суспензии);
- фиксированные оптические константы или их измерение перед серией;
- отчёт не только d50, но и полной кривой или набора перцентилей, если так принято в отрасли.

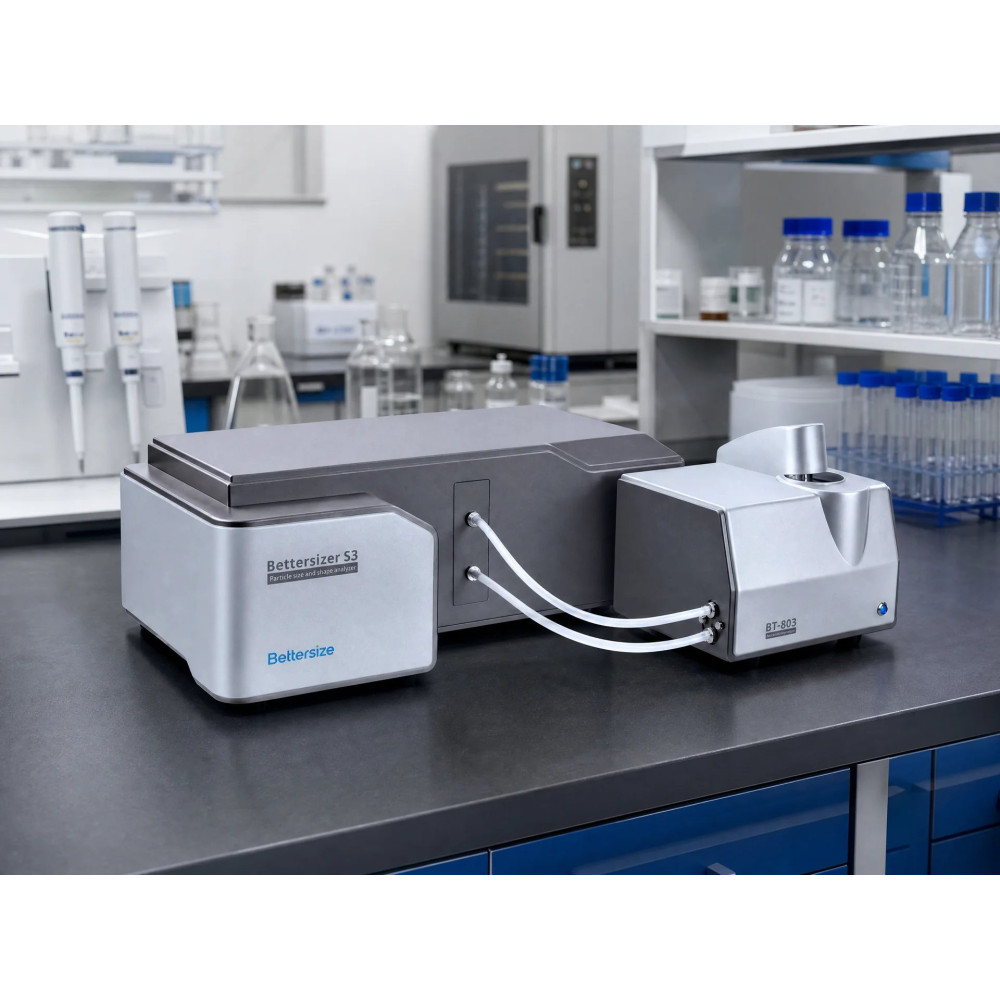

В карточке анализатора Bettersizer S3 заявлены автоматическое измерение показателя преломления (диапазон 1,4-3,6), мокрое диспергирование с ультразвуковым гомогенизатором 50 Вт (38 кГц) и циркуляцией 500-2500 мл/мин, а также широкий угол детектирования 0,02-165° на массиве из 96 элементов. Диапазон размера частиц 0,01-3500 мкм и типичное время измерения менее 10 с задают класс задач: от субмикронных частиц в суспензии до крупных фракций, когда важна скорость рутинного контроля.
Когда к PSD добавляют анализ формы частиц
Если частицы крупные и неравномерные, одной дифракции может не хватить, чтобы отличить, например, скол от исходной гранулы или оценить вытянутые кристаллы. Совмещённые системы добавляют анализ изображения в потоке измерения: для Bettersizer S3 в описании указан диапазон формы частиц 100-3500 мкм и параметры вроде округлости и отношения длина/диаметр.
Такой режим полезен, когда технолог связывает просадку d50 не с измельчением, а с агломерацией крупной фракции, или когда спецификация требует контроля не только PSD, но и морфологии насыпного материала. Это не заменяет электронную микроскопию для наночастиц, но сокращает путь от рутинного PSD к качественной оценке формы в одной сессии на одном приборе.
Для микронизированных API в порошках ингаляторов измерение размера остаётся отдельной головной болью: низкое содержание действующего вещества и малый размер частиц усложняют анализ смеси. В недавней работе по DPI подчёркивали, что точное определение размера API критично для доставки в лёгкие, но аналитически трудно именно из-за низкого содержания API и микронизированного размера; для чистых API авторы сопоставляли SEM-EDX с лазерной дифракцией и получили статистическую эквивалентность. Вывод для закупки прибора: даже «правильный» лазерный анализатор не отменяет выбора подходящей подготовки пробы для сложных смесей.
Сравнение сценариев: суспензия, сухой порошок, контроль API
| Сценарий | Что чаще измеряют | Главный риск для PSD | На что смотреть в приборе и методике |
|---|---|---|---|
| Мокрая суспензия (краски, керамика, абсорбенты) | Полная кривая PSD, часто d10-d90 | Недодиспергирование или переизмельчение в кювете | УЗ и циркуляция, стабильность потока, RI среды и частицы |
| Эмульсии и дисперсии | Стабильность размера капель во времени | Дрейф агломератов между аликвотами | Повторяемость цикла, время измерения, очистка тракта |
| Порошки API / смеси с низким % API | Размер активного вещества в матрице | Маскировка API эксципиентами | Возможно, отдельная пробоподготовка; LD - для чистого API или после выделения |
| Крупные гранулы и таблеточные гранулы | Хвост крупной фракции + форма | Потеря информации о форме при одной дифракции | Совмещённый анализ изображения от ~100 мкм |
Лазерная дифракция хорошо масштабируется для рутинного контроля, когда процедура зафиксирована и прозрачна. Она не отменяет другие методы (ситовой анализ, микроскопия, DLS для очень мелких коллоидов), но часто становится «рабочей лошадкой» в лаборатории материалов и в контроле порошков.
Как выбрать лазерный анализатор размера частиц для ваших задач?
Перед заявкой на закупку сопоставьте тип пробы и требуемый отчёт PSD с возможностями конкретной модели - так проще не купить прибор с узким диапазоном или без нужного диспергирования.
- Диапазон размеров: нужны субмикронные частицы, крупная фракция или оба хвоста на одной кривой; для Bettersizer S3 в карточке указано 0,01-3500 мкм по размеру.
- Диспергирование: мокрый режим с УЗ и регулируемой циркуляцией для суспензий; проверьте объём системы (у S3 - 600 мл) и совместимость с вашими растворителями, если нужны органические среды (опция в описании линейки).
- Показатель преломления: возможность измерить или задать RI до серии; для неизвестных материалов автоматический подбор снижает риск смещения PSD.
- Углы и детекторы: широкий угол обзора (у S3 - 0,02-165°) важен для полидисперсных проб с мелкой и крупной фракцией.
- Форма частиц: если в спецификации есть требования к морфологии крупных частиц, ищите совмещение дифракции и анализа изображения (у S3 форма от 100 мкм).
- Скорость и автоматизация: типичное измерение менее 10 с и полная автоматизация цикла снижают влияние оператора при большом потоке проб.
- Стандарты и отчётность: соответствие ISO 13320 и прозрачный протокол (модель, RI, диспергирование) для сопоставимости с другими лабораториями.
Если вам нужен широкий диапазон PSD и данные о форме крупных частиц?
Рассмотрите анализатор размера и формы частиц Bettersizer S3: лазерная дифракция совмещена с анализом изображения, мокрое УЗ-диспергирование, автоматическое измерение показателя преломления, диапазон 0,01-3500 мкм по размеру и 100-3500 мкм по форме. В линейке Bettersize на сайте АССА также модели S, ST, SD и 2600 - если задача уже, диапазон или бюджет другие, подберём альтернативу.
По вопросам подбора лазерного анализатора под ваш материал и протокол PSD напишите Александре, техническому специалисту по подбору лабораторного оборудования: 8 (499) 490-02-72 или blog@assa-group.ru.
Итог
Лазерный анализатор размера частиц даёт быстрый PSD для рутинного контроля, если заранее определены диспергирование, оптические параметры и цель измерения. Отраслевой опыт показывает: важнее прозрачная методика, чем одна «эталонная» цифра d50. Для широкого диапазона и контроля формы крупных фракций имеет смысл смотреть на совмещённые системы вроде Bettersizer S3 и проверять их на своих пробах до финального выбора.
Источники:
- Xu X. et al. Mastering particle size analysis: lessons, challenges, and future directions from the FDA-CRCG workshop. AAPS Open. 2026. DOI: 10.1186/s41120-026-00148-4.
- Fertaki S. et al. Determination of Particle Size of Active Pharmaceutical Ingredients in Dry Powder Inhaler Formulations. Pharmaceuticals. 2026. DOI: 10.3390/ph19040543.
