Высокотемпературная трубчатая печь: прокалка bio-CaO во вращающейся лабораторной установке
Прокалка яичной скорлупы из hatchery waste во вращающейся лабораторной печи даёт bio-CaO с выходом 49–56 wt% и чистотой 97–98% — так показали Chuakham et al. (Scientific Reports; DOI 10.1038/s41598-024-84889-w). Авторы впервые сравнили batch и continuous calcination в lab-scale rotary kiln вместо типичных малых muffle-печей. Три фактора, которые мы сравниваем: фракция сырья, скорость подачи и атмосфера (воздух vs N₂). Плюс — что из этого следует для лаборатории с высокотемпературной трубчатой печью.
Выход bio-CaO 49–56 wt% при чистоте 97–98% — что показало исследование
По инструментальному анализу выход bio-CaO лежит в диапазоне 49–56 wt%, чистота — 97–98%. Это сводка успешных режимов прокалки hatchery eggshell waste в лабораторной вращающейся печи при 800 °C.
Авторы ставили задачу: выяснить факторы производства bio-CaO через термолиз в лабораторной вращающейся печи, а не пересказывать рынок печей. Сырьё — eggshells из solid hatchery waste после отделения от прочих отходов; варьировали подготовку: с мембраной и без, размер частиц, заполнение камеры 5–20%. Для batch на воздухе при заполнении 5% эффективного объёма CES (скорлупа без мембраны) дал 54,9% выхода, CESM (со скорлупной мембраной) — 51,8%. Следом — геометрия реактора, протокол и сравнение фракции, непрерывной подачи и атмосферы.
Высокотемпературная трубчатая печь: зачем вращение и наклон при прокалке порошков
Термолиз идёт по схеме CaCO₃ → CaO + CO₂. В muffle-печи порошок лежит неподвижно. Трубчатая вращающаяся печь с наклоном перемешивает слой и задаёт время пребывания в горячей зоне — для реакционных трубчатых печей с твёрдой фазой однородность решается именно здесь. Медленное вращение наклонной трубы обновляет контакт частиц с горячей стенкой и газовой атмосферой; RPM и угол меняют время пребывания без смены реактора.
У авторов — косвенно нагреваемая кварцевая труба (внутр. Ø 80 мм, наружн. Ø 100 мм), эффективная нагреваемая длина ≈440 мм, общая длина 1200 мм, без lifters. Режим процесса: наклон 5°, вращение 0,5 RPM. Расчётное время пребывания в зоне нагрева ≈69 мин; измеренное для кускового сырья ≈71–72 мин, для порошка ≈78–79 мин.
Время пребывания компактно:
τ = L_eff / v_axial
где v_axial связана с RPM, диаметром трубы и углом наклона θ. Для порошка τ длиннее — ~78–79 мин.
Геометрия и отсутствие lifters относятся только к установке Chuakham et al. — не к трёхзонной модели АССА. Другой класс задач (CVD, нанотрубки) разобран в статье про вращающуюся трубчатую печь для CVD и синтеза наноматериалов; здесь — термолиз твёрдых порошков.
Условия эксперимента: 800 °C, атмосфера и режимы batch/continuous
Во всех прогонах уставка 800 °C, вращение 0,5 RPM, наклон 5°, атмосфера — воздух или N₂. В эффективной зоне трубы авторы держали около 810 ± 4,2 °C при контроле нагревателей.
Batch: ~0,26 кг сырья (~5% эффективного объёма) через вибрационный питатель. Continuous: рост заполнения 5 → 10 → 20% соответствует подаче 0,26 → 0,51 → 1,03 kg/h при длительности 4 ч. Сырьё: крупная фракция CES (~3,3 mm), порошки CESP500 / CESP250 (500 / 250 μm), варианты с мембраной CESM / CESPM.
Такая трубчатая печь лабораторная работает с твёрдым слоем и непрерывной подачей. Газофазный катализ — в материале про лабораторную трубчатую печь для каталитического синтеза.
Фракция сырья, непрерывная подача и атмосфера: сравнение выхода и чистоты
На воздухе в batch при 5% заполнения CES дал 54,9% выхода, CESM — 51,8%. Крупная фракция ~3,3 mm дала выход выше, чем порошки CESP500 и CESP250, на 10,7% и 17,7% соответственно (по Table 1: 54,9 − 44,2 и 54,9 − 37,2): порошок без предпрогрева налипает на стенку печи без lifters и теряет подвижность. Авторы ссылаются на сходный эффект агломерации CaO при быстром входе в горячую зону. Формулировка абстракта «decreased to 17.7%» — это та же разница 17,7 п.п. между CES и CESP250, не абсолютный выход 17,7%.
В continuous CES-10% и CES-20% дали 54,65% и 54,40% выхода: при росте feeding rate с 5 до 20% выход не падает. Заполнение 5→20% слабо влияет на чистоту и выход в рамках этой камеры. При 20% авторы отмечают чуть худший цветовой индекс SCI — меньше эффективная теплопередача к слою; lifters в конструкции могли бы улучшить перемешивание, но в их трубе их не было.
По XRF (воздух, 5% заполнения) CaO в CES / CESP500 / CESP250 — 98,1% / 98,0% / 97,9%. Мембрана снижает чистоту примерно на 0,7–1,0%. В N₂ морфология менее пористая: авторы связывают это с неполным разложением CaCO₃ → CaO + CO₂ при 800 °C в азоте.
| Образец / режим | Атмосфера, заполнение | Выход bio-CaO (wt%) | CaO по XRF (%) |
|---|---|---|---|
| CES, batch | air, 5% | 54,9 | 98,1 |
| CESM, batch | air, 5% | 51,8 | ниже CES на ~0,7–1,0 |
| CESP500 / CESP250, batch | air, 5% | ниже CES на 10,7% / 17,7% | 98,0 / 97,9 |
| CES-10% / CES-20%, continuous | air | 54,65 / 54,40 | — (выход без падения при росте подачи) |
| N₂ vs air | 5% | иной цвет/выход ниже части партий | менее пористый CaO |
Диапазон 49–56 wt% / 97–98% — сводка успешных режимов; отдельные порошковые партии и N₂ могут давать ниже.
Сильнее всего выход ограничивает мелкая фракция (агломерация/налипание). Переход batch → continuous при росте подачи до ~1 kg/h выход не роняет. Атмосфера N₂ меняет продукт (пористость, полнота разложения), а не просто «тот же CaO в другом газе».
Границы переноса выводов
Это lab-scale кварцевая печь без lifters. «Scalability» авторов — внутри заполнения 5–20% до ~1 kg/h, не промышленный kiln. Residence time зависит от фракции и формы частиц. N₂ ≠ тот же продукт, что на воздухе. Заявление «for the first time» относится к hatchery waste в их постановке, не к модели АССА и не ко всем rotary kiln.
Непрерывная прокалка порошков в лаборатории: что учесть при выборе печи
Для термической обработки порошков с непрерывной подачей нужны контроль профиля температуры, вращение и наклон трубы, плюс узлы подачи сырья и сбора продукта. Фракция и подготовка сырья в исследовании сильнее влияли на выход, чем переход к continuous при умеренном заполнении — это учитывают уже на этапе протокола, а не только в паспорте печи. Если лаборатории нужна вращающаяся трубчатая печь лабораторная под solid-state прокалку и термосинтез оксидов, подойдут трёхзонные наклонные установки.

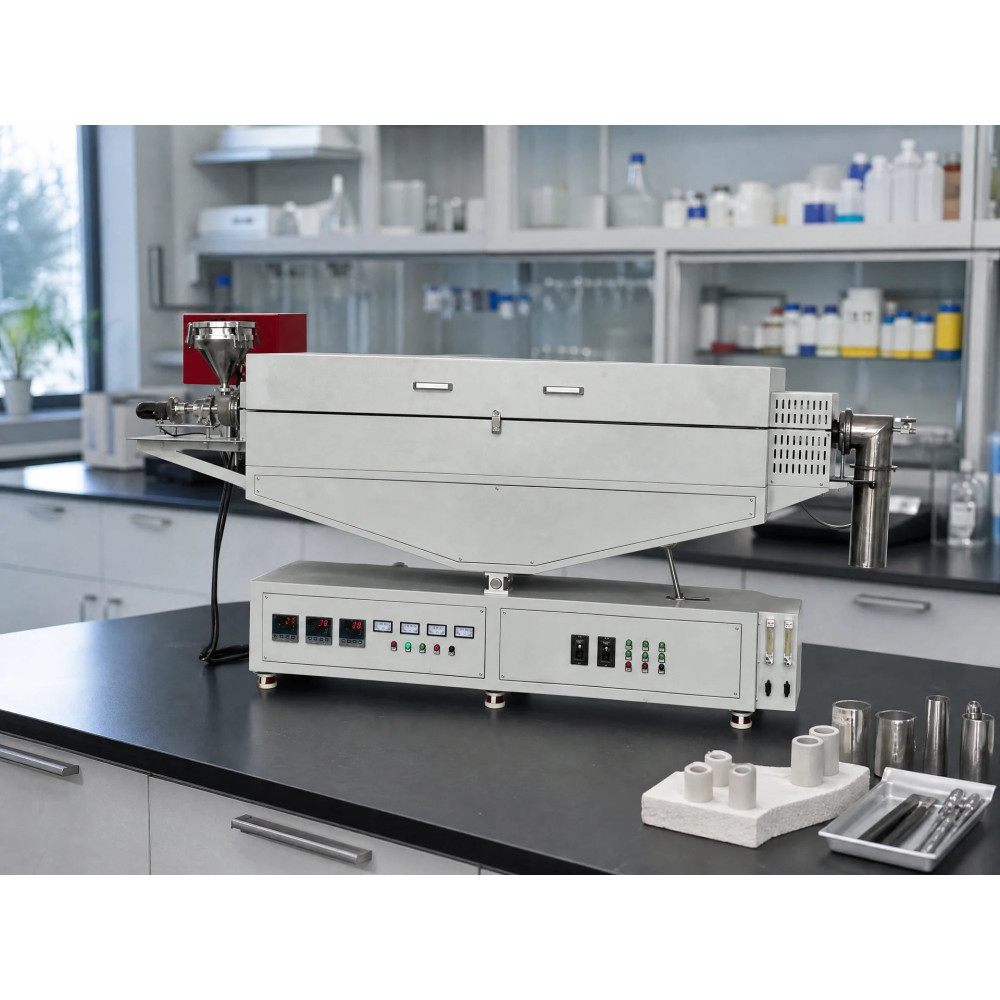

Пример инструмента задачи — трёхзонная вращающаяся наклонная печь SK2R-15-12TPB2: максимальная температура нагрева 1200 °C, максимальная рабочая 1100 °C, внешний диаметр трубки 100 мм, три зоны нагрева по 500 мм (зона постоянной температуры 200+200+200 мм), конструкция с ёмкостью для подачи сырья и сбором готового продукта. По карточке прибора: защита от перегрева и контроль целостности цепи термопары; сертификация TUV и CE. Цифры выхода и чистоты bio-CaO из работы Chuakham et al. к SK2R не относятся — у авторов своя кварцевая геометрия и свои RPM/угол.
Нужна трубчатая печь для непрерывной термообработки порошков?
Если нужно купить трубчатую печь с трёхзонным профилем, вращением, наклоном и непрерывной подачей порошка — посмотрите карточку SK2R-15-12TPB2.
Александра, технический специалист по подбору лабораторного оборудования, поможет сориентироваться по конфигурации под вашу задачу.
- Тел.: 8 (499) 490-02-72
- Email: blog@assa-group.ru
- Chuakham et al. (2025). Scalable production of bio-calcium oxide via thermal decomposition of solid hatchery waste in a laboratory-scale rotary kiln. Scientific Reports. https://doi.org/10.1038/s41598-024-84889-w
