Вакуумный отжиг кобальт-хромовых сплавов: что показывает изотермический отжиг напылённых 316L-L605
Ключи: вакуумный отжиг кобальт-хромовых сплавов, отжиг стентов в вакууме, сплав L605 термообработка, горизонтальная трубчатая печь вакуум
При отжиге напылённых смесей 316L с 25-33,3 % Co-Cr (сплав L605) при 1100 °C на воздухе пластичность при растяжении достигает ~19 %, а прочность при разрушении композита поднимается до 685 МПа против 600 МПа у чистой нержавейки в тех же условиях. В использованном пакете источников речь о покрытиях после холодного газодинамического напыления (CGDS), печь работала в воздухе; готовые режимы вакуумного отжига кобальт-хромовых сплавов для стента с контролем давления и микроструктуры трубки не заданы.
Отжиг после холодного напыления: пластичность до ~19 % и прочность до 685 МПа
Холодное напыление даёт сильно наклёпанный слой: покрытие жёсткое и хрупкое, поэтому авторы S1 отжигают его, чтобы снять наклёп и сравнить механику до и после термообработки. Для композитов с 25 % и 33,3 % Co-Cr по объёму растяжение показало резкий контраст между низкой и высокой температурой отжига.
Скачок связан с рекристаллизацией и лучшей связью частиц при высокой температуре, а не с универсальным режимом для любой геометрии имплантата.
Наклёп после CGDS, стенты из L605 и зачем снимать напряжения перед полировкой
Большинство металлических стентов изготавливают из нержавеющей стали 316L или кобальт-хромового сплава L605; в S1 сравнивают напылённые покрытия 316L и смеси 316L-L605, а не лазерно вырезанную сетку. CGDS удерживает порошок ниже точки плавления, поэтому нет типичных для термонапыления окисления и роста зёрен, но наклёп после удара частиц остаётся и его снимают отжигом.
В технологической цепочке стента из трубки (S2) после волочения и лазерной резки отжиг снижает остаточные напряжения перед электрополировкой. Температура, атмосфера и время для L605 в этой работе не указаны: фокус на полировке поверхности, а не на режиме печи.
Среди Co-Cr сплавов для кардиостентов L605 в обзорной части S2 описан как лидер по механике и электрохимической стойкости относительно других кобальт-хромовых систем. Это аргумент выбора материала, не замена измеренного протокола отжига в вашей установке.
Условия изотермического отжига в камерной печи на воздухе (S1)
Для покрытий 316L изотермический отжиг проводили в электрической камерной печи на воздухе при 400, 700, 750, 800, 1000 и 1100 °C: выдержка 1 ч на температуре, затем охлаждение на воздухе. Составы 316L-L605 с 25, 33,3 и 50 % Co-Cr по объёму отжигали по той же схеме; для композитов в тексте перечислены температуры 400, 800, 1000 и 1100 °C.
Эта сетка задаёт ориентир по температуре и времени для напылённых слоев; для отжига стентов в вакууме её нужно дополнить записью остаточного давления, программы нагрева и охлаждения в вашей горизонтальной трубчатой печи вакуум.
Вакуумный отжиг кобальт-хромовых сплавов: механика, перенос с воздуха и пробелы данных
Сводка по растяжению напылённых композитов 25-33,3 % Co-Cr (данные S1, глава 5) отделяет «сняли наклёп» от «ещё хрупко»:
| Состав / режим отжига | Пластичность (ориентир) | Прочность при разрушении, МПа | Комментарий |
|---|---|---|---|
| 25-33,3 % Co-Cr, сразу после напыления и 400 °C | Пластической деформации почти нет | ~200 (разрушение по границам частиц) | Наклёп и слабая связь частиц |
| 25-33,3 % Co-Cr, 1100 °C, 1 ч, воздух | До ~19 % | До 685 | Рекристаллизация, лучшая связь частиц |
| Чистая 316L, 1100 °C, те же условия | Ниже, чем у композита с Co-Cr | ~600 | База для сравнения в S1 |
При 800 °C по твердости и EBSD видна рекристаллизация; при 400 °C для 25 и 33,3 % Co твердость почти не падает, пока не начинается восстановление и рост зёрен на более высоких температурах.

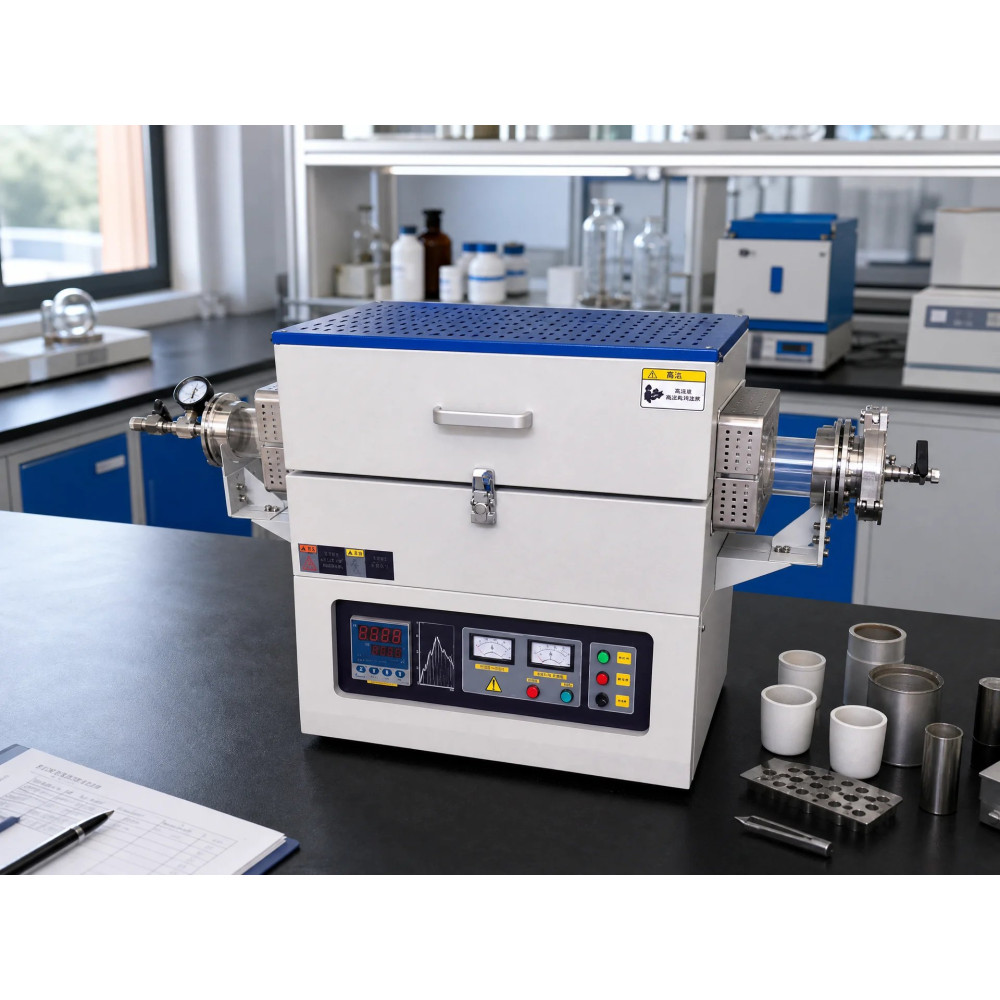

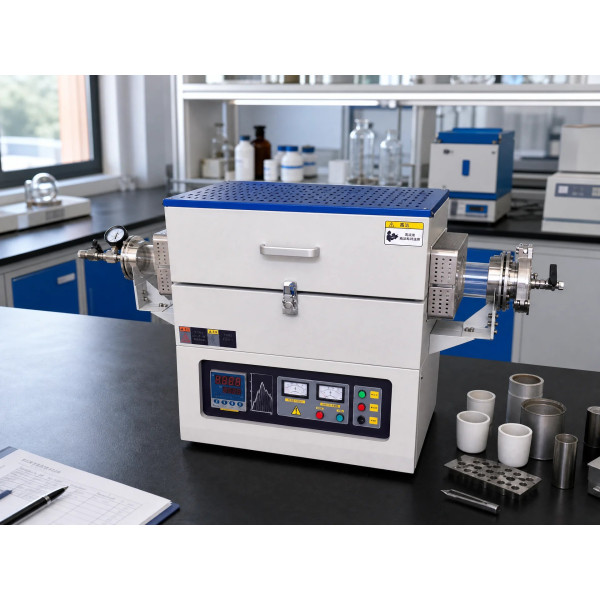

Для НИОКР по сплав L605 термообработка в вакууме на карточке АССА указана однозонная горизонтальная трубчатая печь SK2-4-14TPA4H с комплектацией безмасляным молекулярным насосом и заявленным применением для отжига стентов L605 в вакууме. Конкретные значения остаточного давления и влияния на микроструктуру трубки в пакете S1-S2 не приведены.
Как выбрать параметры протокола вакуумного отжига кобальт-хромовых сплавов для ваших исследований?
Перед серией по L605 зафиксируйте в методике то, что в S1-S2 не расписано для вакуума, и не подменяйте измерения переносом с воздушной камерной печи.
- Температура и выдержка: ориентир S1: изотермия 1 ч и точки до 1100 °C для снятия наклёпа у напылённых смесей; для трубки стента после деформации диапазон подтверждайте отдельно.
- Остаточное давление и газовая фаза: целевое давление и допустимые примеси записывайте до каждой серии; без этой строки протокол не сопоставим с литературой по воздушному отжигу.
- Нагрев и охлаждение: программа должна быть воспроизводимой для тонкостенной геометрии; в S1 охлаждение на воздухе, для вакуума выберите режим и сохраните лог.
- Тип образца: ведите отдельные протоколы для покрытий CGDS (S1) и для сегментов после волочения и резки (S2), не смешивайте выводы.
- Критерии приёмки: растяжение, микроструктура (SEM, EBSD по аналогии с S1), при необходимости коррозионные тесты для имплантатного контекста.
- Верификация переноса: воздушные режимы S1 задают гипотезу по температуре, а не готовый вакуумный отжиг; повторите серию в своей установке с той же метрологией.
Типовая горизонтальная установка для таких задач: SK2-4-14TPA4H. Смежные критерии оборудования см. в обзоре трубчатая печь лабораторная.
Если в лаборатории требуется вакуумный отжиг сплавов L605 в трубчатой печи
Если вы выстраиваете сплав L605 термообработка после деформации или напыления и вам нужна установка с вакуумной комплектацией до 1300 °C рабочего режима, рассмотрите горизонтальную трубчатую печь SK2-4-14TPA4H как отправную точку подборки.
Для соседних задач (муфельный отжиг, другие диаметры трубки, вращающаяся линия для порошков) смотрите разделы каталога лабораторных печей АССА. Александра, технический специалист по подбору лабораторного оборудования, поможет согласовать комплектацию вакуума и программу нагрева с вашим протоколом, не подменяя его цифрами из воздушного отжига S1.
Тел.: 8 (499) 490-02-72
Email: blog@assa-group.ru
Итог
Изотермический отжиг напылённых 316L-L605 на воздухе при 1100 °C снимает наклёп CGDS и поднимает пластичность до ~19 % и прочность до 685 МПа у композитов с 25-33,3 % Co-Cr; при 400 °C механика остаётся хрупкой. Для цепочки стента отжиг после волочения и резки снижает остаточные напряжения, но режим вакуумного отжига L605 в использованных источниках не расписан. Старт НИОКР по вакууму возможен на горизонтальной трубчатой печи с заявленным применением под L605 при условии собственных измерений на ваших образцах.
Источники:
- Almangour B. The use of cold sprayed alloys for metallic stents. McGill University, 2012. DOI: 10.82308/34606
- Mousselli J. On surface electropolishing for the development of metallic stents. Université Laval, 2019. hdl.handle.net/20.500.11794/36574
