Трубчатая вращающаяся печь: синтез нанотрубок и керамик в контролируемой атмосфере
Когда требуется обеспечить равномерное распределение температуры и гомогенный контакт газовой фазы с твёрдыми реагентами или катализатором, стандартные трубчатые печи сталкиваются с ограничениями. Например, при синтезе углеродных нанотрубок (УНТ) методом химического осаждения из газовой фазы (CVD) критически важен постоянный контакт катализатора с прекурсорами для получения однородного продукта.
Как показали Yang et al. (2020), рост УНТ на подложках из нержавеющей стали в атмосфере аргон–этанол–водород при температурах от 500 до 800°C напрямую зависит от температуры, а ключевую роль играет равномерность нагрева. Именно здесь трубчатая вращающаяся печь демонстрирует свои преимущества, обеспечивая необходимые условия для высококачественного синтеза.
Почему вращение критично для равномерного синтеза материалов?
В традиционных стационарных трубчатых печах образцы или катализатор находятся в фиксированном положении. Это может приводить к проблемам с равномерностью нагрева, особенно для порошковых материалов, а также к неоднородному контакту с газовыми прекурсорами. Вращающаяся труба постоянно перемешивает содержимое, обеспечивая следующие преимущества:
- Гомогенное температурное поле: Постоянное перемешивание твёрдой фазы в реакционной зоне минимизирует локальные температурные градиенты, которые могут возникать из-за теплопроводности материала и конструкции печи. Это критично для процессов, чувствительных к температуре, таких как синтез сложных оксидов или полупроводниковых материалов.
- Оптимизированный массообмен: Вращение обеспечивает непрерывное обновление поверхности контакта твёрдых частиц с газовой фазой. Это повышает эффективность химических реакций, особенно в CVD-процессах, где подача газовых прекурсоров является лимитирующим фактором.
- Предотвращение агломерации: Для порошкообразных материалов вращение помогает избежать спекания или агломерации частиц на начальных стадиях синтеза, сохраняя высокую удельную поверхность и реакционную способность.
- Масштабируемость процесса: Возможность непрерывной подачи реагентов и отвода продуктов делает трубчатые вращающиеся печи идеальным решением для масштабирования лабораторных процессов до пилотного или промышленного производства.
Эти факторы делают трубчатую вращающуюся печь незаменимой для задач, где требуется высокая степень контроля над условиями реакции и однородность конечного продукта.
Как работает лабораторная трубчатая печь с вращающимся реактором?
Основной принцип работы такой печи заключается в комбинации высокотемпературного нагрева и механического вращения реакционной трубы. В отличие от стационарных моделей, где реакционная зона остается неподвижной, в лабораторной трубчатой печи с вращающимся реактором труба, содержащая образцы, постоянно вращается вокруг своей оси.
Ключевые элементы конструкции:
- Нагревательная камера: Это сердце печи, обеспечивающее заданный температурный режим, часто до 1200-1600°C. Нагревательные элементы могут быть расположены в одну, две или трёхзонную конфигурацию, что позволяет создавать сложные температурные профили и градиенты.
- Реакционная труба: Изготавливается из термостойких материалов, таких как кварц, корунд или карбид кремния, в зависимости от максимальной температуры и коррозионной активности реагентов. Именно эта труба вращается.
- Механизм вращения: Специальный привод (обычно электродвигатель с редуктором) обеспечивает медленное, контролируемое вращение трубы. Скорость вращения регулируется, позволяя оптимизировать перемешивание для различных материалов и процессов.
- Система газоснабжения: Для проведения реакций в контролируемой атмосфере (например, трубчатая печь атмосфера аргон) печь оснащается входами и выходами для инертных, восстановительных или окислительных газов. Герметичные уплотнения на концах вращающейся трубы предотвращают утечку газов и попадание воздуха.
- Система контроля и управления: Современные печи имеют программируемые контроллеры, позволяющие точно задавать температурные профили (скорость нагрева, выдержка, охлаждение), скорость вращения и режимы подачи газов.
В процессе работы, порошкообразные или мелкодисперсные материалы загружаются во вращающуюся трубу. При включении нагрева и вращения, материалы равномерно прогреваются и перемешиваются, обеспечивая эффективный контакт с газовыми прекурсорами, подаваемыми через один конец трубы, а продукты реакции или отработанные газы выводятся через другой.
Где применяется трубчатая вращающаяся печь?
Уникальные возможности вращающихся трубчатых печей делают их востребованными в самых разных областях материаловедения и химической технологии.
1. Синтез углеродных нанотрубок (УНТ) и графена
Как показано в исследовании Yang et al. (2020), трубчатая печь лабораторная является ключевым элементом для CVD-синтеза УНТ. Вращающийся реактор особенно эффективен для крупномасштабного производства УНТ, поскольку он обеспечивает:
- Равномерное осаждение катализатора: Каталитические частицы (например, Fe, Ni, Co) равномерно распределяются по всей поверхности реактора или на носителе.
- Оптимальный контакт с прекурсорами: Постоянное перемешивание обеспечивает непрерывный доступ углеродсодержащих газов (этанол, метан, этилен) к активным центрам катализатора, что критично для роста УНТ.
- Контроль диаметра и морфологии: Гомогенные условия способствуют получению УНТ с заданными параметрами, минимизируя образование аморфного углерода.
- CVD трубчатая печь: Это наиболее распространенный метод синтеза УНТ, и вращающиеся печи позволяют масштабировать процесс, сохраняя высокую производительность и качество продукта.
2. Производство керамических порошков и катализаторов
Вращающиеся печи идеально подходят для синтеза и термообработки порошкообразных материалов:
- Синтез оксидов и нитридов: Например, получение высокочистых оксидов металлов, таких как TiO2, Al2O3, ZrO2, используемых в катализе, электронике и конструкционной керамике. Для синтеза при температурах до 1800°C используются высокотемпературные трёхзонные трубчатые печи с нагревательными элементами MoSi2.
- Кальцинация и спекание: Применяются для удаления летучих компонентов из прекурсоров и для увеличения плотности порошков.
- Нанесение покрытий: Возможность создания композитных материалов путем нанесения тонких слоев на порошковые частицы.
3. Термообработка и модификация поверхности
- Восстановление металлов: Проведение реакций восстановления оксидов металлов в атмосфере водорода или других восстановителей. Для одностадийных процессов подойдут однозонные трубчатые печи Xinyu-I-1200 с диаметром трубки 40–120 мм.
- Карбонизация и пиролиз: Производство углеродных материалов из органических прекурсоров.
- Термическое разложение: Разложение сложных соединений для получения чистых веществ.
4. Исследования в области энергетики и экологии
- Производство аккумуляторных материалов: Синтез катодных и анодных материалов для литий-ионных аккумуляторов.
- Разработка сорбентов: Получение пористых материалов для очистки воды и воздуха.
Параметры и ограничения вращающихся трубчатых печей
Выбор оптимальной трубчатой вращающейся печи зависит от специфики исследовательских или производственных задач. Важно учитывать ключевые параметры:
| Параметр | Диапазон и значение | Значение для пользователя |
|---|---|---|
| Максимальная температура | До 1200°C, 1400°C, 1800°C | Определяет тип материалов, которые можно обрабатывать (низкотемпературный синтез, спекание керамик, отжиг). |
| Количество зон нагрева | 1, 2 или 3 зоны | Позволяет создавать сложные температурные профили и градиенты для многостадийных процессов или градиентного синтеза. |
| Диаметр реакционной трубы | От 40 мм до 120 мм и более | Влияет на объем загрузки материала и скорость массообмена. |
| Скорость вращения | От 0.1 до 10 об/мин (или более) | Оптимизируется для обеспечения равномерного перемешивания без разброса частиц. |
| Рабочая атмосфера | Воздух, инертные газы (аргон, азот), водород, вакуум | Определяется химическими требованиями процесса (окисление, восстановление, синтез в инертной среде). |
| Угол наклона трубы | От 0° до 30° (регулируемый) | Важен для непрерывных процессов с непрерывной подачей и выгрузкой материала. |
Ограничения:
- Материал трубы: Выбор материала трубы (кварц, корунд) критичен для химической совместимости и термостойкости. Например, кварцевые трубы нельзя использовать при высоких температурах в восстановительной атмосфере.
- Герметичность: Обеспечение герметичности вращающихся частей при высоких температурах и в агрессивных средах требует прецизионных уплотнений и регулярного обслуживания.
- Загрузка/выгрузка: Для непрерывных процессов требуется разработка систем автоматической подачи и выгрузки материала, особенно при работе с порошками.
Например, для синтеза УНТ, как в исследовании Yang et al. (2020), требуется трубчатая печь атмосфера аргон с возможностью добавления этанола и водорода, а также температурный диапазон до 800°C. Для более высокотемпературных процессов, таких как спекание керамик, потребуется печь, способная достигать 1600°C и выше, с трубой из корунда.
Пример из практики: непрерывный синтез УНТ в вращающейся печи
Рассмотрим, как трубчатая вращающаяся печь применяется для масштабируемого производства углеродных нанотрубок.
Задача: Получение многостенных углеродных нанотрубок (МУНТ) с заданным диаметром и высокой чистотой для применения в композитных материалах.
Условия:
- Оборудование: Лабораторная трубчатая печь с вращающимся реактором и тремя зонами нагрева.
- Температура: Первая зона нагрева (предварительный нагрев катализатора) — 500°C, вторая зона (зона роста УНТ) — 750°C, третья зона (охлаждение) — 400°C.
- Атмосфера: Смесь газов: аргон (газ-носитель) 500 мл/мин, этанол (прекурсор углерода) 50 мл/мин, водород (восстановитель) 20 мл/мин.
- Материал: Катализатор на основе Fe/Co, нанесенный на оксид алюминия, загруженный в кварцевую вращающуюся трубу.
- Скорость вращения: 5 об/мин.
- Время реакции: Непрерывный процесс с временем пребывания катализатора в зоне роста 30 минут.
Результат: Благодаря непрерывному перемешиванию катализатора во вращающейся трубе, достигается равномерный контакт всех частиц с газовой смесью. Это предотвращает локальные перегревы и образование аморфного углерода. Полученные МУНТ имеют средний диаметр 28 нм (подтверждено SEM), высокую степень графитизации (D/G ratio ~0.8 по данным Рамановской спектроскопии) и выход продукта до 20 г/час.
Такой подход позволяет не только получать высококачественные УНТ, но и масштабировать процесс, что крайне важно для их коммерческого применения.
Какая трубчатая печь подойдёт для масштабирования синтеза наноматериалов?

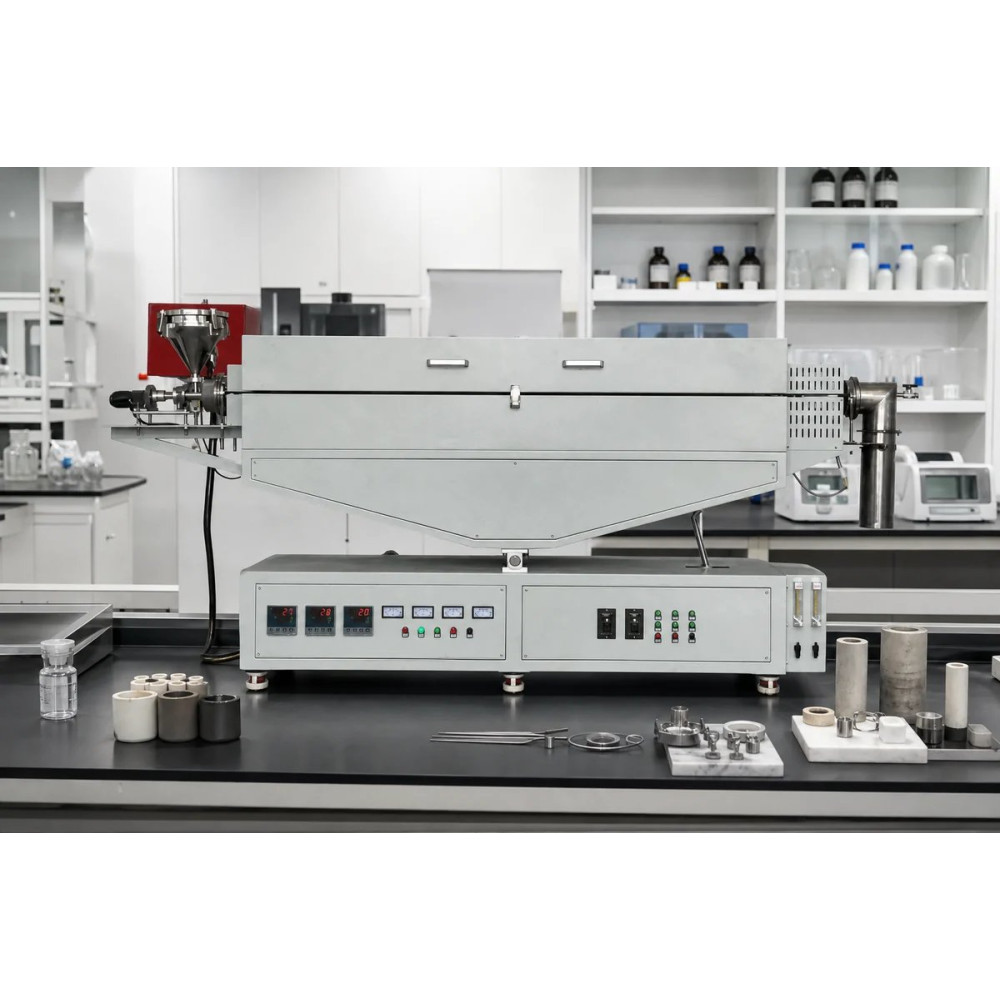

Для масштабируемого синтеза наноматериалов, требующих равномерного нагрева и непрерывного перемешивания, подойдёт Трёхзонная вращающаяся наклонная печь SK2R-15-12TPB2 до 1200°С из нашего каталога — рассмотрите как отправную точку.
Если нужна другая конфигурация — напишите нам, наш ведущий специалист Александра поможет подобрать подходящую модель под конкретизацию задачи.
- Тел.: +7 (495) 783-59-54
- Email: curie@assa-group.ru
Итог
Трубчатая вращающаяся печь является мощным инструментом для решения сложных задач в материаловедении, предлагая уникальные преимущества в контроле над условиями реакции и однородностью продукта. Её применение критически важно для получения высококачественных углеродных нанотрубок, синтеза керамических порошков и других процессов, где требуется равномерное распределение температуры и эффективный массообмен в контролируемой атмосфере.
Источники:
- Yang, Z., Liu, H., Li, Q., Wang, D., & Zhang, Y. (2020). Synthesis of carbon nanotubes by atmospheric pressure microwave plasma chemical vapor deposition in a tube furnace and their characterization. Applied Surface Science, 532, 147226. https://doi.org/10.1016/j.apsusc.2020.147226
