Настольный дифрактометр МИРА: фазовый и элементный контроль на одной установке
После microwave-assisted LPE у эксфолиированного MoS2 на benchtop XRD остаются только базальные пики [00n], а межплоскостные расстояния отличаются от bulk и CIF на тысячные доли ангстрема. Для лаборатории это типичный вопрос: изменилась ли кристаллическая фаза после обработки и сохранился ли элементный баланс. Рентгеновский дифрактометр даёт фазовый ответ; элементный канал рядом с ним ускоряет идентификацию неизвестного материала. Ниже - как работает эта связка на примере MoS2, какие ограничения количественного РФА нельзя игнорировать и чем здесь полезен настольный многофункциональный дифрактометр МИРА.
Рентгеновский дифрактометр: зачем совмещать фазовый и элементный каналы
Рентгеновский дифрактометр - прибор для рентгенофазового анализа: по дифрактограмме различают кристаллические фазы bulk-материала и продукта после обработки. В материаловедении XRD относят к наиболее используемым техникам для определения фаз bulk- и эксфолиированных образцов.
XRPD и XRF часто идут парами: первый отвечает за кристаллические фазы, второй - за атомный состав. Вопросы разные, но в рутинной лаборатории их нередко нужно смотреть вместе: фаза показывает структуру, элементный контур - состав.
Настольный рентгеновский дифрактометр в этом сценарии - форм-фактор для ежедневного контроля, а не отдельный «большой» зал. Одна платформа с фазовым и элементным модулем ускоряет идентификацию неизвестного вещества и проверку состояния материала после технологической операции: пробу не приходится гонять между двумя независимыми установками без общей логики протокола.
Что показывает настольный XRD после обработки материала: пример MoS2
Исследователи проверяли успех microwave-assisted liquid-phase exfoliation MoS2 и сохранение кристаллической 2H-фазы. Условия: LPE в NMP (или ACN+NMP), для MoS2-NMP - 10,2 мг bulk в NMP, СВЧ CEM Discover Power Max 140 Вт / 60 мин, T≈100 °C; дисперсия ~1,6 мг/мл в воде/этаноле, ~200 мкл drop-cast на Si(100).
Съёмка XRD - на benchtop Bruker D2 Phaser в геометрии Bragg-Bentano, источник Cu Kα, accuracy около 0,02° по диапазону. Это паспорт эксперимента авторов, не спецификация МИРА: у МИРА другая геометрия (θs-θd, параллельный пучок).
У bulk-порошка дифрактограмма согласуется с ожидаемым паттерном MoS2. У эксфолиированных образцов наблюдаются только пики от плоскостей, параллельных оси c. Авторы трактуют это как признак успешной эксфолиации и корректной укладки хлопьев на кремнии.
По Table 1 после фитинга межплоскостные расстояния [002]-[008] у powder и двух эксфолиированных партий отличаются от CIF и друг от друга лишь на тысячные доли ангстрема - 2H-[00n] каркас сохраняется.
| Образец / источник | d[002], Å | Комментарий |
|---|---|---|
| CIF 2H-MoS2 | 6,1500 | эталон |
| Bulk powder | 6,14348 | согласован с ожидаемым паттерном MoS2 |
| Exfoliated NMP | 6,16374 | отличие от CIF на тысячные Å |
| Exfoliated ACN-NMP | 6,15999 | то же |
Данные Table 1 PMC11355266; съёмка на Bruker D2 Phaser, не на МИРА. Чувствительность к тысячным Å в работе опиралась на калибровку по Si[400] - это не заявленная точность любой настольной установки.
Практический смысл для ОТК и материаловедческой лаборатории: фазовый канал фиксирует структурный «скелет» и ориентацию после технологии. Preferred orientation базальных плоскостей здесь диагностический признак эксфолиации drop-cast хлопьев, а не универсальный критерий качества любого порошка.
Элементный контроль рядом с фазовым: стехиометрия и химическое состояние
Фаза сама по себе не снимает вопрос состава. В той же работе рядом с XRD авторы использовали XPS (PHI Versa Probe II, Al Kα): atomic ratio S/Mo у powder 2,04 ± 0,22, у exfoliated 2,00 ± 0,24; для bulk Mo3d пики Mo4+ около 229,67 и 232,80 эВ. Стехиометрия около 2 и сульфидное состояние сохраняются после эксфолиации.
Важно развести каналы. XPS - поверхностный метод; у эксфолиированных образцов на поверхности повышены C и O (след растворителя). Цифры S/Mo нельзя переносить на полупроводниковый SDD настольного дифрактометра МИРА: на карточке МИРА для элементного анализа заявлен SDD с энергетическим разрешением 125-135 эВ на линии 5,9 кэВ, это другой физический контур.
Методическая рамка та же, что у связки XRPD + XRF: фазы и элементы решают разные, но связанные задачи. У МИРА в allowed-описании заявлено одновременное исследование фазового и элементного состава для экспрессной идентификации неизвестного вещества - логика «фаза + состав» на одной платформе, без подмены чужих XPS-цифр паспортом детектора.
Когда многофункциональный настольный дифрактометр вместо узкого XRD-only

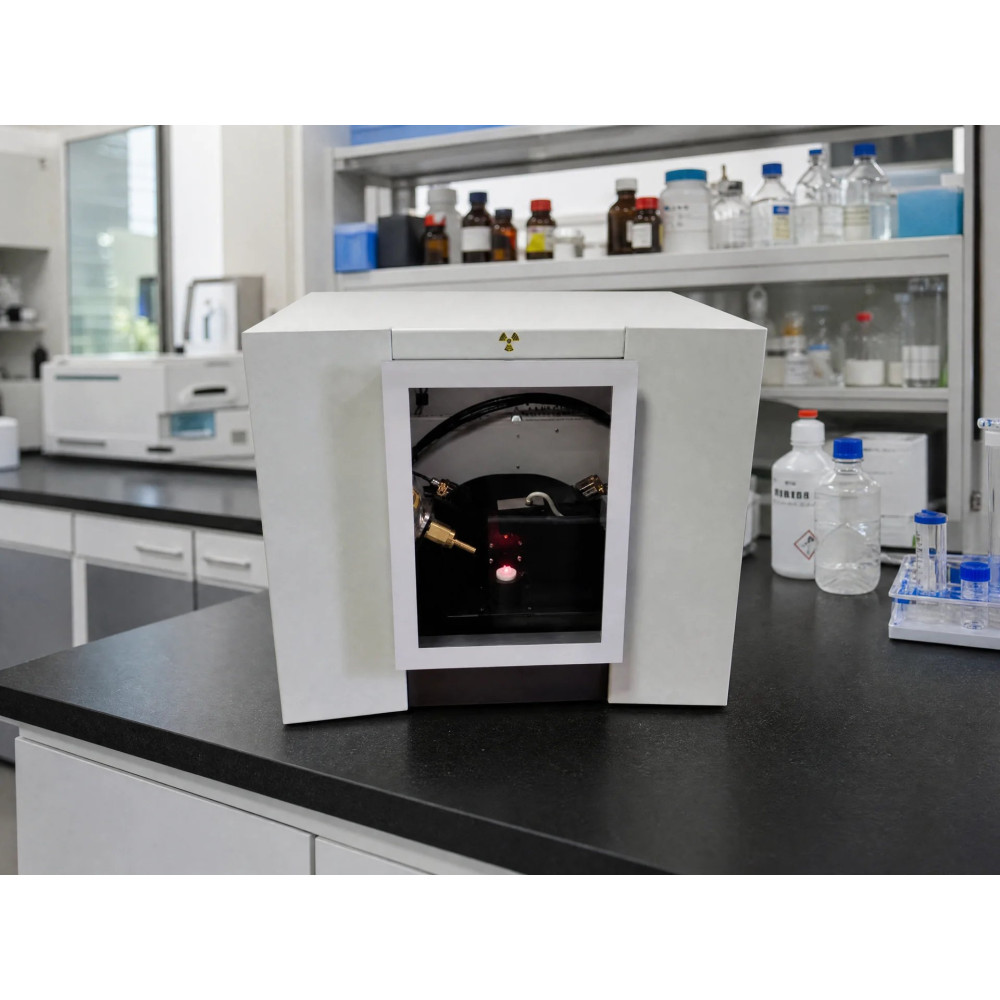

МИРА позиционируется как настольный многофункциональный дифрактометр для поли- и монокристаллических образцов произвольной и сложной формы. Компактная конструкция рассчитана на то, чтобы многие виды исследований вести на одной системе.
Типовые области: металлургия, геология и горнодобыча, цемент, фармацевтика и химия, удобрения, экология, археология и реставрация, кристаллизация и фазовые превращения, микроэлектроника (плёнки, ферриты и др.). Порошки, монокристаллы и образцы сложной формы - в одном потоке, если камера и юстировка позволяют.
Когда одной платформы достаточно:
- После технологии нужен ответ и по фазе/ориентации (XRD), и по элементному балансу (на МИРА - опция SDD; в paper по MoS2 элементный/химический канал был XPS).
- Матрица - порошок, плёнка или монокристалл из перечня применений; базовый контур фаза + элементный анализ важнее отдельных «тяжёлых» залов.
- Ожидание - качественный фазовый ID и рутинный контроль, а не «проценты фаз с коробки» при сильной preferential orientation и microabsorption.
- Габарит пробы и поток укладываются в камеру до 30 см, горизонтальный образец и моторизованную юстировку стола.
- Опции (остаточные напряжения, гетероструктуры, плоскость среза монокристалла) запрашивают отдельно, если сценарий шире базового фазового+элементного контура.
Если задача - только серийный XRD-only по узкому протоколу, многофункциональная конфигурация может быть избыточной. Если в одном потоке нужны фаза и состав неизвестного материала - одна настольная система экономит логистику пробы. Перед тем как рентгеновский дифрактометр купить «вслепую» по чек-листу, зафиксируйте сценарий матрицы; подробнее о параметрах настольного XRD при закупке - в материале как выбрать настольный рентгеновский дифрактометр.
Дифрактометр МИРА: конфигурация для рентгенофазового и элементного анализа
Ниже - только заявленные характеристики настольного многофункционального дифрактометра МИРА. Цифры Bruker D2 Phaser и XPS из работы по MoS2 сюда не переносятся.
- Вертикальный гониометр θs-θd; геометрия параллельного пучка; горизонтальное положение образца
- Углы поворота трубки и детектора θ: от -10° до 82°; минимальный шаг 0,001°; скорость сканирования 0,001-60°/мин; точность позиционирования ±0,01°
- Пошаговый режим сканирования; привод θs-θd с привязкой, раздельно
- Рентгеновская трубка: анод Cu (другие типы по запросу); напряжение 4-50 кВ; ток 0-1 мА; максимальная мощность 50 Вт; охлаждение - элемент Пельтье
- Поликапиллярная рентгеновская оптика, совмещённая с трубкой 50 Вт, для качественного и количественного фазового и элементного анализа образцов разной формы и размера
- Детектор для фазового анализа - сцинтилляционный или полупроводниковый; для элементного - полупроводниковый SDD; энергетическое разрешение на линии 5,9 кэВ: 125-135 эВ
- Автоматизированная юстировка образца вертикальным моторизованным столом
- Измерительная камера позволяет исследовать образцы до 30 см
- Программное управление; интерфейс USB; питание 230 В / 50 Гц; потребляемая мощность <180 Вт
- Габариты 60×45×70 см; масса не более 60 кг
Рентгенофазовый и элементный анализ - базовый контур для обсуждения конфигурации. Определение остаточных и действующих механических напряжений, контроль тонких и многослойных гетероструктур, ориентация плоскости среза и качество поверхности монокристаллических пластин - дополнительные опции/модули; без уточнения комплектации их нельзя считать обязательной поставкой.
Карточка прибора: настольный многофункциональный дифрактометр МИРА - фазовый и элементный контроль на одной настольной системе; конфигурация детекторов и опций под задачу.
Ограничения количественного РФА и запрос конфигурации МИРА
История MoS2 (D2 Phaser + XPS) и кейс по QPA смесей - иллюстрация метода, не паспорт МИРА. Геометрия Bragg-Bentano и accuracy ~0,02° относятся только к прибору в paper. XPS-цифры S/Mo не характеризуют SDD.
Когда microabsorption и preferred orientation одновременно искажают интенсивности в твёрдых смесях, количественный фазовый анализ становится ещё сложнее, вплоть до невозможности. В case study дифрактограммы с MA и/или PO было трудно или невозможно уточнить классическим Rietveld без калиброванного подхода PONKCS. Для рутины это значит: качественный фазовый ID и количественный QPA - разные ожидания; второе требует методики и калибровки под артефакты пробы, а не одной покупки прибора.
Нужен настольный рентгеновский дифрактометр с фазовым и элементным контролем под вашу матрицу?
Настольный многофункциональный дифрактометр МИРА объединяет рентгенофазовый и элементный анализ на одной настольной платформе: θs-θd, Cu-трубка 50 Вт, SDD 125-135 эВ на 5,9 кэВ для элементного канала, камера до 30 см, габариты 60×45×70 см, масса не более 60 кг. Опишите материал и нужны ли опции (напряжения, монокристаллы) - поможем с конфигурацией перед запросом КП. Если нужна другая комплектация - напишите нам: Александра, технический специалист по подбору лабораторного оборудования, поможет подобрать модель под вашу задачу.
