Механическая активация материалов: как доза энергии и частота помола меняют реактивность порошка
При механокаталитической деполимеризации H₂SO₄-импрегнированной древесины бука в высокоэнергетической шаровой мельнице Emax выход водорастворимых продуктов (WSP) вырос линейно с кинетической дозой энергии: с 14% при 3,3 кДж/г до 99% при 81,5 кДж/г. Речь не о том, чтобы просто перемолоть пробу мельче: накопленная энергия ударов меняет реактивность твёрдой фазы при механической активации, и это видно в цифрах.
В лаборатории важнее другой вопрос: можно ли сравнивать режимы шарового помола через единую энергетическую дозу и почему малые сдвиги частоты вибрационного помола резко меняют кинетику механохимической реакции? Ниже - две связанные линии: доза энергии на лигноцеллюлозе и частота на модельной органической конденсации с in situ Raman. Если нужен контролируемый вибрационный помол малых проб под свой пилот, см. высокоэнергетическую вибрационную шаровую мельницу MITR.
Механическая активация: дефекты структуры и рост реактивности при помоле
Механическая активация в помоле нужна не только ради уменьшения размера частицы. Удары и трение вводят дефекты, частично аморфизуют структуру и открывают реактивные центры для последующей химии или анализа. После дробления проб тонкое измельчение часто становится этапом, где «физика режима» влияет на выход реакции, а не только на гранулометрию.
In situ Raman на вибрационной шаровой мельнице (типа shaker/mixer) показал, что химическая реактивность сильно зависит от малых изменений частоты помола: при разных частотах складываются два разных кинетических режима. Одна и та же банка и реакция при сдвиге частоты ведут себя по-разному. В протоколе это сводится к двум осям: накопленной дозе энергии и частоте колебаний банки.
Доза энергии и частота: параметры, через которые задают активацию
Сравнивать мельницы только по оборотам и минутам неудобно: разные конструкции при одинаковых «цифрах на панели» передают субстрату разную энергию. В работе Kessler и Rinaldi для высокоэнергетической Emax кинематическая модель (с условием ωJ = -ωP из патента производителя) позволяет оценить кинетическую дозу энергии и сравнивать режимы через единую метрику.
Кинетическая энергия шара перед ударом задаётся как Eb = (1/2) · mb · vb². Дальше модель связывает число и характер столкновений с энергией, переданной субстрату через неупругие удары. Это оценка дозы для конкретной кинематики Retsch Emax; для другой конструкции нужна своя проверка (см. раздел «Ограничения» ниже).
Частота вибрационного измельчения - вторая ось: число колебаний банки в единицу времени. Она влияет и на число энергичных ударов, и на вклад трения. Рост частоты усиливает механическую активацию, но одновременно поднимает фрикционный нагрев, поэтому частоту нельзя трактовать как «только больше энергии удара».
Эксперимент с дозой энергии: выход реакции растёт линейно, но не все мельницы одинаково эффективны
Система: механокаталитическая деполимеризация (MCD) древесины бука, импрегнированной серной кислотой. Сравнивали планетарную Fritsch Pulverisette 7 Premium Line и высокоэнергетическую Retsch Emax. В Emax дозу энергии доводили до 81,5 кДж/г. Метрика - выход WSP.
В Emax линейная связь «доза → WSP» держалась на всём диапазоне (см. ключевой результат ниже). Для лаборатории это аргумент фиксировать не только время и rpm, а сводный энергетический показатель, если модель дозы для вашей установки калибрована.
По наклонам линейных зависимостей продуктивность WSP на единицу энергии была выше в планетарной мельнице: 0,0114 ± 0,0003 против 0,0095 ± 0,0005 г WSP/кДж в Emax (примерно на 20%). Авторы связывают меньшую продуктивность Emax на кДж с большим вкладом трения - интерпретация для данной пары мельниц (Fritsch Pulverisette 7 Premium Line vs Retsch Emax) и реакции MCD.
| Параметр | Планетарная мельница | Высокоэнергетическая Emax |
|---|---|---|
| WSP productivity, г WSP/кДж | 0,0114 ± 0,0003 | 0,0095 ± 0,0005 |
| Adjusted r² линейной зависимости выхода от дозы | 0,9834 | 0,9322 |
| Cake layer на шарах ≤5 мм | при шарах 4-5 мм / нелинейный режим | не образовывался даже при ≤5 мм |
| Интерпретация авторов | меньше фрикционная доля | усиленная фрикция может «сбрасывать» конформационную активацию целлюлозы (tentative) |
Только MCD импрегнированной древесины бука; Fritsch Pulverisette 7 и Retsch Emax - не универсальный рейтинг типов мельниц.
Разброс данных в Emax был больше (adjusted r² 0,9322 против 0,9834), хотя линейность по дозе сохранялась. В Emax не образовывался cake layer даже на шарах ≤5 мм - для их загрузок это плюс по однородности контакта. Гипотеза авторов о «сбросе» конформационной активации целлюлозы из-за трения в Emax относится к целлюлозной/лигноцеллюлозной системе (см. раздел «Ограничения»).
Частота помола: два режима кинетики на вибрационной шаровой мельнице
Вторая линия доказательств - конденсация бензила с o-фенилендиамином с образованием 2,3-дифенилхиноксалина на Retsch MM400, мониторинг in situ Raman (банка PMMA, шар ZrO₂ 10 мм). Здесь акцент не на кДж/г, а на частоте.
Малые изменения частоты сильно меняли химическую реактивность: авторы зафиксировали два кинетических режима. При повышении частоты профиль переключался от почти линейного к явно сигмоидальному. «Чуть подняли частоту» в протоколе - не мелкая правка, а возможная смена формы кривой реакции.
Рост частоты усиливает и удары, и нагрев. В их серии температура стенки банки после помола не превышала 45 °C и была не более чем на ~19 °C выше окружающей. Баланс «создание активированных участков vs химическое превращение» авторы обсуждают для своей модельной реакции; пороги Гц между системами - в разделе «Ограничения».
Практика лаборатории: что фиксировать в протоколе помола
После лабораторной дробилки и первичного дробления тонкий помол/активация требует своего чек-листа. Если выбираете шаровую мельницу лабораторную под тип помола, а не только «мельница шаровая лабораторная мшл» в названии заявки, в протоколе полезно держать:
- Сводный показатель энергетической дозы (кДж/г), если для вашей кинематики есть калиброванная оценка - не только минуты и об/мин.
- Частоту вибрации и её стабильность: малый сдвиг может сменить кинетический режим.
- Контроль нагрева/трения при смене частоты (температура стенки банки - ориентир серии MM400).
- Воспроизводимость: разброс по дозе на одной конструкции может быть выше, чем на другой (как Emax vs планетарная в MCD).
- Пилот на своём материале: чужие % WSP и г/кДж не переносятся; фиксируйте дозу (где модель есть) и частоту отдельно - rpm×время без энергетической метрики плохо сравнивает конструкции.
Контраст по термоконтролю: планетарная мельница с охлаждением решает другую задачу, чем высокоэнергетический вибрационный помол без криогена. Для вторичного ключа «мельница шаровая лабораторная мшл 7» важно помнить: цифра в названии чужой линейки не задаёт дозу и частоту вашей методики.
Ограничения, вывод и вибрационная шаровая мельница MITR для малых проб
Две статьи - две разные системы (MCD лигноцеллюлозы и органика на MM400) и два прибора Retsch (Emax, MM400) плюс планетарная Fritsch Pulverisette 7 в сравнении по дозе. Цифры WSP, productivity, r², частоты и температуры стенки банки к другим мельницам, включая MITR, не переносят. Гипотеза о трении и конформации целлюлозы - tentative только для этой лигноцеллюлозной системы.

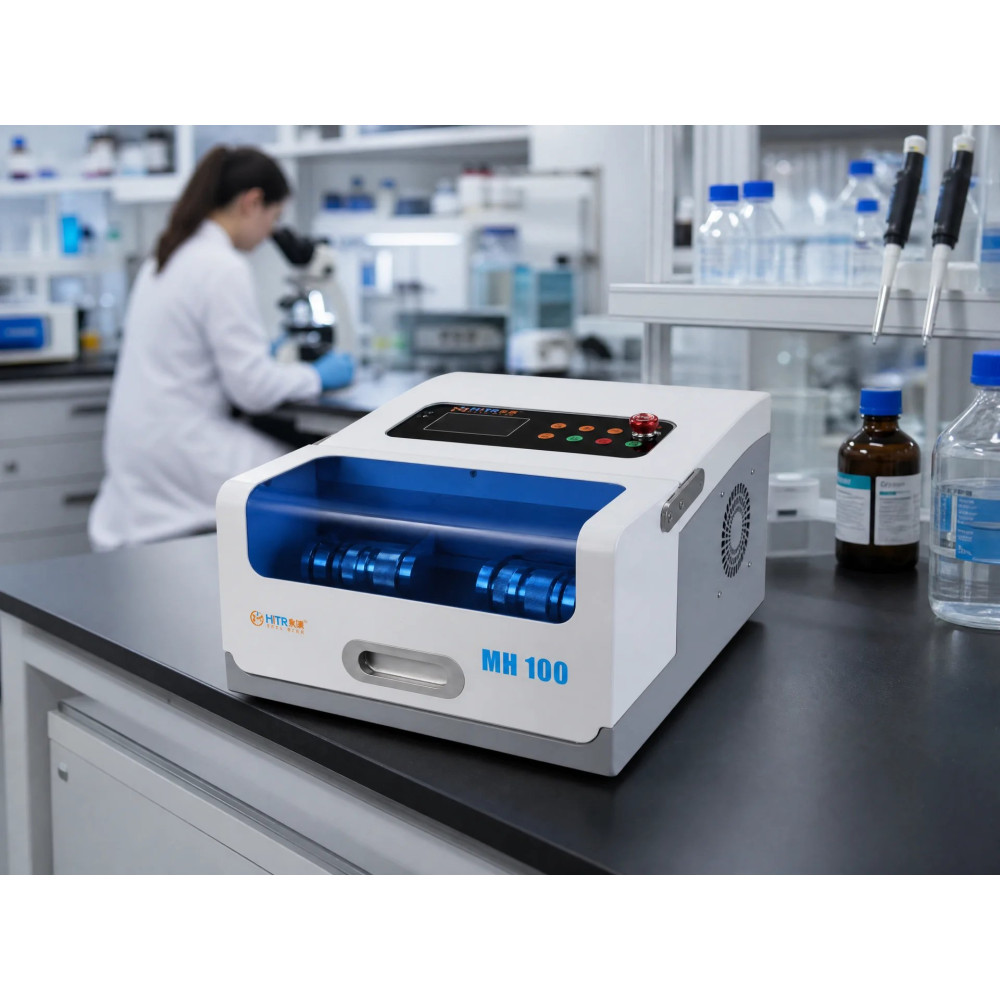

Для НИОКР и пробоподготовки под анализ иногда нужен высокоэнергетический вибрационный помол малых проб с настраиваемой частотой и временем. Высокоэнергетическая вибрационная шаровая мельница MITR - для измельчения, смешивания и гомогенизации малых проб (в т.ч. биоматериалы): частота 60-1800 об/мин / 30 Гц, конечный размер до 5 мкм при исходных частицах не более 8 мм, объём пробы до 2×48×0,5/2 мл, стаканы из разных материалов. Прибор задаёт контролируемый режим под ваш пилот, а не доказывает активацию по цифрам Emax/MM400.
Нужен высокоэнергетический вибрационный помол малых проб под вашу методику?
Подбор лабораторной вибрационной шаровой мельницы для измельчения, смешивания и гомогенизации малых проб - с учётом материала сосуда и режима частоты/времени: высокоэнергетическая вибрационная шаровая мельница MITR.
Вопросы по подбору - Александра, технический специалист по подбору лабораторного оборудования: 8 (499) 490-02-72, blog@assa-group.ru.
- Kessler M., Rinaldi R. Kinetic Energy Dose as a Unified Metric for Comparing Ball Mills in the Mechanocatalytic Depolymerization of Lignocellulose. Frontiers in Chemistry. https://doi.org/10.3389/fchem.2021.816553
- The effect of milling frequency on a mechanochemical organic reaction monitored by in situ Raman spectroscopy. Beilstein J. Org. Chem. https://doi.org/10.3762/bjoc.13.216
