Калибровка эффективности гамма спектрометра: когда геометрия важнее модели детектора
Пики на спектре можно узнать по энергии, но активность в пробе без калибровки эффективности гамма спектрометра часто «плывёт»: коэффициент, полученный на одном объёме и плотности, не переносится на другую ёмкость. Rao (2025) в редакционной статье для журнала Radiation Protection and Environment напоминает: для количественного анализа нужны две независимые калибровки и совпадение геометрии образца и стандарта. Ниже - что именно сравнивают, где ломается протокол и как это стыкуется с лабораторным комплексом, где рядом работают альфа-, бета- и гамма-каналы.
Почему без калибровки эффективности активность «плывёт»
Гамма-спектрометрию часто называют простым способом идентифицировать гамма-излучающие радионуклиды. Rao подчёркивает: точные количественные результаты возможны только при правильных калибровках и нужных поправках. В рутине применяют детекторы NaI(Tl) или HPGe; опытные лаборатории держат стандартные процедуры и участвуют в межлабораторных проверках.
Ошибка начинается, когда лаборатория ограничивается энергетической привязкой пиков и подставляет «чужой» коэффициент эффективности. Тогда цифра активности отражает не пробу, а прошлую геометрию стандарта.
Две калибровки: энергия и эффективность
Rao формулирует базовые требования прямо: для гамма-спектрометрии нужны энергетическая калибровка и калибровка эффективности.
| Шаг | Задача | Что используют (по Rao, 2025) | На что смотреть в протоколе |
|---|---|---|---|
| Энергия | Привязать канал к энергии гамма-кванта | Чистые источники Cs-137, Co-60, Ba-133 без примесей других нуклидов | Пики 500-1000 отсчётов примерно за 500 с; активность источника может быть неизвестна точно |
| Эффективность | Перевести площадь пика в активность в пробе | Стандарты в той же геометрии, что и образец; кривая 200-2000 keV для NaI | Форма, размер, высота заполнения, плотность и размер частиц совпадают |
Для энергии достаточно дисковых запечатанных источников, которыми периодически проверяют стабильность тракта. Для эффективности диск уже не универсален: важна тара и масса пробы.
Геометрия образца и стандарта на примере Rao
Ключевое условие Rao: геометрия образца и стандарта должна быть одинаковой по форме, размеру и плотности.
В примере - цилиндрическая бутылка из полиэтилена (ПЭТ) диаметром 5 см и высотой 7,5 см, заполненная до 7 см. Стандарт готовят в такой же бутылке с тем же уровнем заполнения. Если проба - порошок, просеянный через сито 2 мм, стандарт тоже делают из порошка с размером частиц меньше 2 мм.
Кривую эффективности строят по точкам в диапазоне примерно 200-2000 keV для NaI, затем интерполируют на энергии, где нет отдельного стандарта. Это уже не «один диск на все пробы», а набор условий, повторяемых для каждой новой геометрии.
Haluk и соавт. (2026), DOI 10.1093/rpd/ncag049, для переносимого HPGe применили перенос эффективности с сертифицированных материалов МАГАТЭ RGU-1, RGTh-1 и RGK-1 и крупных бетонных калибровочных площадок. Это другой класс детектора и задача in situ, но логика та же: эталон и проба должны быть согласованы по метрологической цепочке.
Типичная ошибка: дисковый стандарт и проба в другой ёмкости
Rao описывает частый сценарий в рецензируемых рукописях: эффективность снимают с запечатанного диска толщиной около 5 мм и диаметром около 25 мм, а применяют к пробе в чашке Петри массой около 50 г почвы. Автор прямо пишет, что это даёт ошибочные результаты и ухудшает обнаружение.
В том же тексте разбирают таблицу эффективностей для NaI 4"×4" в геометрии пластиковой бутылки: значения 3,51%, 2,09%, 0,67% и 0,38% для линий 660, 1175, 1333 и 2503 keV выглядят подозрительно (2,09% или 0,67% не сходятся с соседними точками). Rao использует это как аргумент за обязательное указание эффективностей по энергиям, типа стандарта и геометрии в публикациях.
Rao рекомендует опираться на референсные материалы и прослеживаемые стандарты, внесённые в выбранную матрицу, учитывать поправки на ослабление и суммирование, а также участвовать в межлабораторных упражнениях. Нормы радиационной безопасности (в поиске часто фигурирует НРБ-99/2009) задают контекст контроля, но не заменяют калибровку под вашу ёмкость. Отдельно на блоге разобрано сравнение полевой и лабораторной гамма-спектрометрии: гамма спектрометрия на месте и в лаборатории.
Где в цепочке альфа-, бета- и гамма-каналы комплекса МУЛЬТИРАД

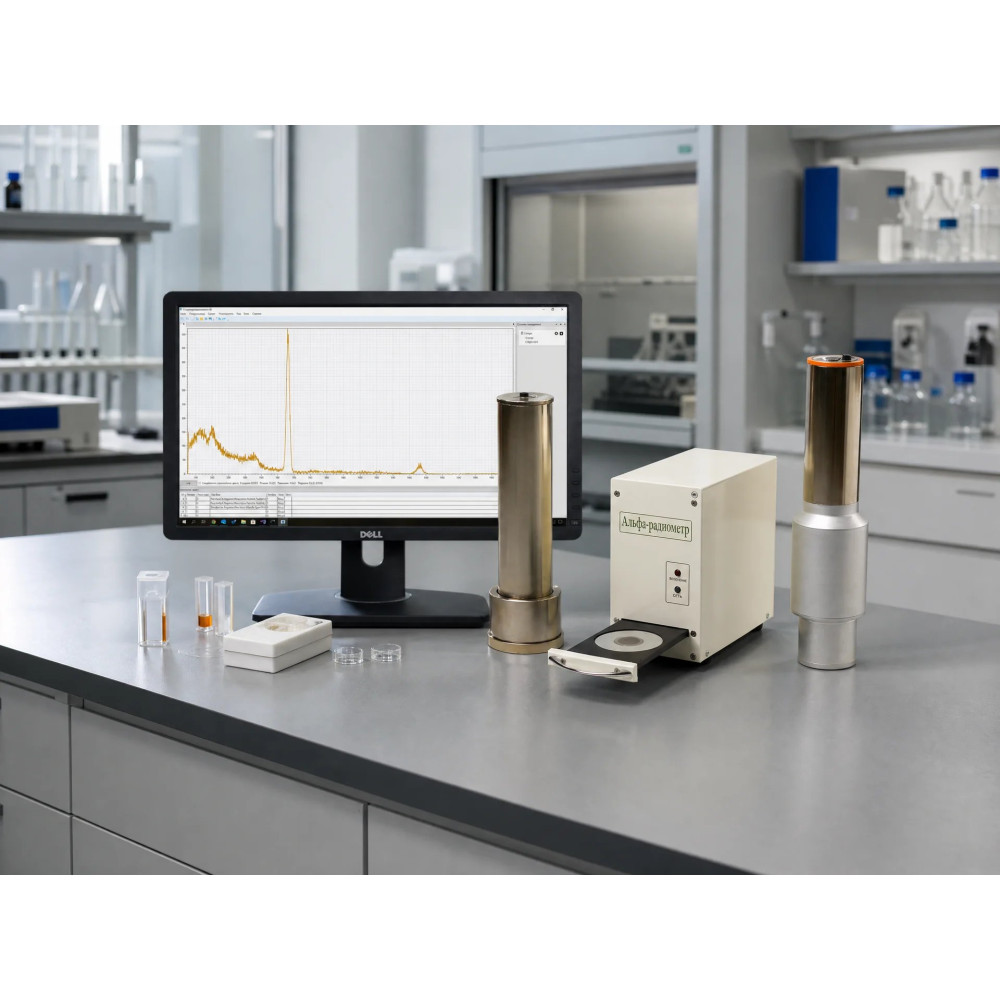

Спектрометрический комплекс МКС-01А «МУЛЬТИРАД» с ПО «Прогресс 5» объединяет несколько трактов: сцинтилляционные и полупроводниковые гамма-спектрометры, бета-спектрометр, альфа-радиометр и альфа-спектрометр с вакуумной камерой, измерение суммарной альфа- и бета-активности, спектров и радионуклидного состава. К одному компьютеру можно подключить несколько блоков детектирования; в паспорте отдельных трактов указана основная погрешность порядка ±10 % в заявленных диапазонах энергии и активности.
Калибровка эффективности гамма-канала в такой установке - это не разовая покупка диска Cs-137. Это протокол под вашу тару, массу и матрицу (почва, осадок, строительный материал), согласованный с аттестованными методиками измерений и приготовления счётных образцов, которые заявлены для комплекса. Альфа- и бета-каналы решают другие задачи (суммарная активность, спектры альфа-частиц в вакууме), но отчёт по гамма-нуклидам всё равно упирается в ту же дисциплину геометрии.
Как выбрать спектрометрический комплекс для лаборатории радиационного контроля?
Ориентир - ваши методики и геометрия проб, а не только диапазон энергии на сайте.
- 2. Цепочка альфа/бета/гамма: Если в протоколе есть суммарная альфа- и бета-активность плюс гамма-идентификация, смотрите, какие тракты реально включают в комплект, а не только заголовок «гамма бета альфа спектрометр».
- ПО и число трактов: «Прогресс 5» рассчитано на несколько спектрометрических трактов на одном ПК; заранее заложите место под калибровочные спектры для каждой геометрии.
- Метрологическая прослеживаемость: Планируйте эталоны и участие в межлабораторных сравнениях под ваши ёмкости, как рекомендует Rao, а не только разовую энергетическую привязку.
- Мобильность и полевые задачи: У комплекса заявлены мобильные варианты трактов и радиоканал; для полевой гамма-съёмки сверяйте протокол с отдельной статьёй про in situ, не подменяя лабораторную калибровку эффективности.
- Погрешность и поверка: Паспортные ±10 % не отменяют вашу калибровку под образец; поверка и аттестация методик остаются на стороне лаборатории.
Если нужна калибровка эффективности гамма-канала под ваши счётные образцы
Для подбора трактов МКС-01А «МУЛЬТИРАД» (гамма, бета, альфа) и ПО «Прогресс 5» под лабораторию сертификации или радиоэкологического мониторинга смотрите спектрометрический комплекс на сайте АССА.
Опишите матрицу проб, ёмкость и требуемые методики - Александра, технический специалист по подбору лабораторного оборудования, подскажет состав трактов и документацию.
- Тел.: 8 (499) 490-02-72
- Email: blog@assa-group.ru
Итог
Калибровка эффективности гамма спектрометра - вторая половина количественного протокола после энергетической привязки. Rao (2025) требует совпадения геометрии образца и стандарта и предупреждает против переноса коэффициента с диска на пробу в другой таре. Эталонные материалы и межлабораторные проверки помогают поймать сдвиг до отчёта. В лаборатории с несколькими типами излучения комплекс «МУЛЬТИРАД» закрывает гамма-, бета- и альфа-задачи в одной программной среде, но кривую эффективности всё равно строят под вашу ёмкость.
Источники:
- Rao D. D. (2025). Gamma radionuclide standards for gamma spectrometry. Radiation Protection and Environment, 48(1), 1-2. DOI 10.4103/rpe.rpe_38_25
- Haluk H. H. et al. (2026). Characterization and calibration of a portable HPGe detector for in situ gamma-ray spectrometry using large-sized calibration pads. Radiation Protection Dosimetry. DOI 10.1093/rpd/ncag049
