Как выбрать трубчатую печь для лаборатории: температура, зона нагрева и атмосфера
Задача лаборатории и тип трубчатой печи
Печь трубчатая лабораторная нужна не «вообще», а под конкретный тепловой процесс: прокалка оксидов, пиролиз органики, восстановление порошков, отжиг после синтеза, иногда рост кристаллов из расплава. Первый вопрос при закупке: нужна статичная однозонная горизонтальная установка с реакционной трубкой внутри нагревателя или вращающаяся линия с непрерывной подачей материала.
Для пилотных партий в тигле или лодочке, когда образец лежит в одной зоне и важны программа нагрева и газовая атмосфера, чаще выбирают однозонную трубчатую печь. Для непрерывного движения порошка по длинной трубе с перемешиванием смотрят вращающуюся трубчатую печь - это другой класс механики и ТЗ.
Прямой ответ: если процесс статичный и партия ограничена объёмом тигля или лодочки, ориентир - однозонная лабораторная трубчатая печь с кварцевой (или альтернативной) трубкой и контролем атмосферы.
Температура, зона нагрева и материал трубки
Максимальная и рабочая температура. Закладывают запас к пиковому режиму процесса: рабочая температура обычно на 50-100 °C ниже паспортного максимума, чтобы не выжигать нагреватель и не деградировать трубку. Для высокотемпературной прокалки керамики и оксидов часто нужен потолок около 1100-1200 °C; для мягкого пиролиза или кристаллизации из расплава достаточно сотен градусов - в обзоре по охлаждению в трубчатой печи для роста кристаллов указан рабочий диапазон от 80 до 500 °C (crystal-2022).
Длина зоны нагрева задаёт, сколько реакционной трубки держится в равномерном поле. Короткая зона подходит для маленьких тиглей; для длинной лодочки или нескольких зон вдоль трубки нужна большая длина нагрева и стабильный градиент по оси.
Диаметр трубки ограничивает геометрию тигля и газовый обмен. Узкая трубка экономит атмосферу и вакуум, широкая - даёт место для крупнее образца или дополнительных термопар внутри (если это допускает конструкция).
Материал трубки. Кварц выдерживает высокие температуры в инертной атмосфере и типичен для лабораторных печей до 1200 °C. Для агрессивных газов или щелочных паров сверяют совместимость с процессом - иногда нужна альтернатива кварцу по карточке производителя.
| Критерий | Статичная однозонная трубчатая печь | Вращающаяся трубчатая линия |
|---|---|---|
| Подача материала | Партия в тигле/лодочке, фиксированное положение | Непрерывная подача порошка, перемешивание вращением |
| Типичные задачи | Прокалка, пиролиз порции, отжиг, синтез в тигле | Длительный пиролиз потока, гомогенизация порошка |
| Ключ в ТЗ | T max, длина зоны нагрева, Ø трубки, атмосфера | Угол наклона, скорость вращения, непрерывный шнек |
| Пример в блоге АССА | Однозонные модели Xinyu, SK2 | Высокотемпературная вращающаяся печь |
Сравнение типов - инженерная рамка для ТЗ; конкретные цифры модели - только из её карточки.
Атмосфера, вакуум и управление режимом
Большинство лабораторных трубчатых печей работают с подачей инертного газа (азот, аргон) для вытеснения кислорода. Для восстановительных процессов добавляют водород или формирующий газ - только при сертифицированной вентиляции и по инструкции по безопасности.
Вакуум на фланцах трубки снижает парциальное давление летучих продуктов при пиролизе. В ТЗ уточняют: нужен ли откачной узел, предельное разрежение и герметичность стыков, а не только надпись «вакуум возможен» на сайте.
Управление. Для воспроизводимости важны программируемый нагрев (несколько ступеней выдержки), точность удержания температуры и защита от перегрева/обрыва термопары. Сенсорная панель с ПИД-регулированием удобна, когда оператор часто меняет профили.
Алгоритм выбора: от процесса к спецификации
- Процесс и температурный профиль. Зафиксируйте максимальную температуру, время выдержки и нужен ли линейный нагрев/охлаждение. Сверьте с рабочей, а не только с паспортной T max.
- Геометрия образца. Тигель, лодочка, капсула - их размер задаёт внутренний диаметр трубки и длину зоны нагрева.
- Атмосфера. Инертный газ, восстановитель, вакуум или комбинация; нужны ли масс-флоу контроллеры и обратные клапаны.
- Безопасность и сервис. Защита от перегрева, сигнализация, сертификаты (CE/TUV), доступность термопар и нагревателей для замены.
- Сопоставление моделей. Сравните 2-3 карточки по одним строкам ТЗ; не переносите цифры из научных статей в паспорт прибора.
Когда однозонной печи достаточно: партийный процесс, фиксированный образец, контроль атмосферы в одной рабочей зоне. Когда смотреть вращающуюся линию: непрерывный поток порошка и длительная обработка в движении.
Xinyu-I-1200-Pro: однозонная печь до 1200 °C

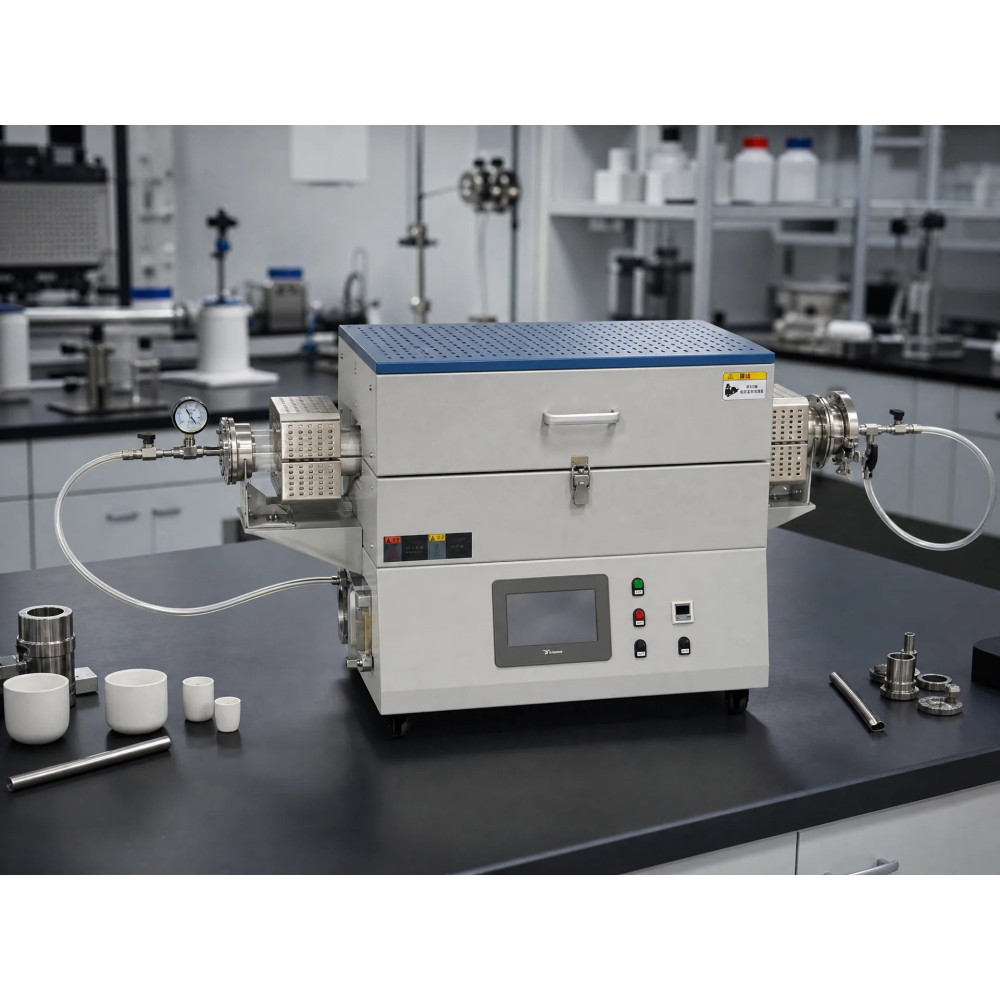

Пример однозонной трубчатой печи для лаборатории - Xinyu-I-1200-Pro: максимальная температура 1200 °C, рабочая 1100 °C, кварцевая трубка с внешним диаметром 40-120 мм.
По карточке АССА:
- длина зоны нагрева на выбор: 205, 350, 440 или 600 мм;
- точность контроля температуры ±1 °C, сенсорная панель с ПИД-регулированием;
- возможность подключения вакуума;
- нагреватель - проволока для электропечей;
- встроенная защита от перегрева, контроль целостности термопары, сигнализация при перегрузке по току; сертификация TUV и CE.
Xinyu-I-1200-Pro закрывает задачи высокотемпературной прокалки и пиролиза порций в статичной трубке, когда не нужна вращающаяся подача. Для непрерывного потока порошка смотрите линейку вращающихся печей той же подгруппы.
Ограничения и запрос подбора
Цифры из моделирования промышленных печей пиролиза (thermal-2022) и диапазон 80-500 °C для кристаллизации (crystal-2022) иллюстрируют разброс режимов, но не заменяют паспорт выбранной модели. Водородные и агрессивные атмосферы требуют отдельной оценки безопасности. Вращающаяся печь и однозонная статичная - разные позиции в смете.
Если вам необходимо подобрать однозонную трубчатую печь под режим нагрева
Посмотрите однозонную трубчатую печь Xinyu-I-1200-Pro: до 1200 °C, кварц 40-120 мм, зона нагрева до 600 мм, вакуум, ПИД ±1 °C. Если процесс требует вращения трубы или другой длины зоны - опишите материал, температуру и атмосферу: подберём альтернативу в линейке трубчатых печей.
Вопросы по подбору - Александра, технический специалист по подбору лабораторного оборудования: тел. 8 (499) 490-02-72, email blog@assa-group.ru.
- Вафин Д.Б. Тепловые и аэродинамические параметры камеры радиации печи пиролиза углеводородов — https://doi.org/10.30724/1998-9903-2022-24-3-198-210
- Air Cooler for Crystal Growth in a Laboratory Tube Furnace — https://doi.org/10.1134/s1063774522070021
