Как выбрать настольный рентгеновский дифрактометр для рутинного рентгенофазового анализа
Рентгеновский дифрактометр для рутинного РФА: кому нужен настольный форм-фактор
Закупку рентгеновского дифрактометра для заводского или лабораторного рентгенофазового анализа часто начинают с каталога: мощность, «разрешение», цена. Рабочий порядок другой — сначала задача: качественная идентификация фаз или количественный контроль, пропускная способность смены, тип матрицы. Уже после этого сравнивают настольный прибор с напольной системой и пишут ТЗ на геометрию, диапазон 2θ и автоподачу.
Порошковая рентгеновская дифракция — базовая техника характеризации кристаллических материалов: дифрактограммы служат характерными «отпечатками» для идентификации фаз (Kabova и соавт., 2025). Типовые контуры — заводской контроль порошков в цементной, металлургической, химической, горнодобывающей и фармацевтической практике, учебные и исследовательские лаборатории. Настольный форм-фактор уместен, когда нужен серийный РФА на рабочем месте, а не универсальный исследовательский стенд «на все методы».
С чего начать: задача (качественный или количественный РФА, сколько проб в смену), методика пробы и риски предпочтительной ориентации (PO) и микропоглощения (MA). Параметры прибора — геометрия, 2θ, источник, детектор, защита, ПО — идут следом.
Пробоподготовка и качество дифрактограммы: что проверить до закупки прибора
Качество рентгенофазового анализа задаёт цепочка «проба → данные → модель», а не только «железо». В руководстве по лучшим практикам лабораторной порошковой рентгеновской дифракции точность работы с порошковыми данными связывают с продуманной пробоподготовкой и протоколом проверки; обсуждение в основном ограничено лабораторным режимом, хотя шаги переносимы и на синхротрон (Kabova и соавт., 2025). Для рутинной идентификации и QPA та же логика: настольный прибор не компенсирует плохую набивку и избыточный помол.
Слишком широкие пики усиливают перекрытие рефлексов и усложняют индексирование, решение структуры и Rietveld-уточнение (Kabova и соавт., 2025). Для качественной идентификации перекрытие тоже мешает, хотя порог «достаточности» зависит от задачи. В ТЗ и SOP до закупки прибора стоит заложить измельчение, упаковку, тип держателя и критерии приёмки дифрактограммы — иначе спор о «разрешении детектора» маскирует проблему пробы.
Предпочтительная ориентация и микропоглощение: когда параметры прибора не спасут количественный РФА
Одна из главных проблем порошковой рентгеновской дифракции, особенно при количественном фазовом анализе, — предпочтительная ориентация микрокристаллов: она чаще у игольчатой и пластинчатой морфологии и искажает интенсивности ориентированной фазы (Lopresti и соавт., 2022). Мощность трубки и «красивый» паттерн сами по себе систематическое смещение интенсивностей не снимают.
Ещё одна ловушка — микропоглощение. При большой разнице линейных коэффициентов поглощения фаз и крупных частицах в грубых порошках сильно поглощающие фазы недооцениваются; эффект резко бьёт по количественной оценке фаз при диаметре частиц выше нескольких микрометров (Lopresti и соавт., 2022). Конкретный порог зависит от матрицы и энергии излучения — это методический ориентир, не паспорт прибора.
При выраженном микропоглощении классический Rietveld QPA по данным порошковой дифракции показал большие ошибки — как и ожидали авторы сравнения методов (Lopresti и соавт., 2022). Величину ошибок с чужих датасетов на ваши заводские смеси не переносят. Для закупки: при игольчатых/пластинчатых фазах и гетерогенных смесях заранее планируют метод коррекции или калибровки, а не надеются «добрать железом».
Параметры настольного XRD: диапазон 2θ, источник, детектор и автоподача
Критерии выбора настольного дифрактометра для рутинного РФА порошков удобно сверить по таблице. Колонка с цифрами ЭКРОС XRD-9520 — только по карточке АССА, не по научным статьям.
| Критерий | Зачем важен для рутинного РФА | Что уточнить в ТЗ / у поставщика | ЭКРОС XRD-9520 (по карточке АССА) |
|---|---|---|---|
| Геометрия съёмки | Влияет на PO, разрешение и подготовку пробы | Bragg–Brentano или иная; фиксированная или сканирующая оптика | Фокусирующая схема Брегга–Брентано; источник и детектор в фиксированном положении |
| Диапазон регистрации 2θ | Покрытие фазовых рефлексов матрицы | Минимальный и максимальный угол; шаг и время съёмки | От 15° до 55° |
| Рентгеновская трубка | Проникновение и контраст фаз | Мощность, кВ/мА, материал анода под матрицу | Трубка ≥150 Вт; 10–30 кВ и 1–8 мА (шаг ≤0,1); анод Cr; Co/Cu/Fe — по заказу |
| Детектор | Скорость и ширина одновременного окна | Точечный vs area (ИКД/ППД); пространственное разрешение | ИКД или ППД, ≤300 µm; при ИКД — одновременная регистрация ≥43° |
| Автоподача проб | Пропускная способность серийного контроля | Число позиций, смена держателей, контроль установки | Автоматический столик на 20 проб; встроенная видеокамера |
| Форм-фактор и защита | Размещение на рабочем месте, доза оператора | Габариты, масса, доза на 0,1 м, питание | ≤620×550×590 мм; ≤80 кг; ≤1 мкЗв/ч на 0,1 м; ≤500 В·А, 220 В |
| ПО и обработка | Управление съёмкой и базовый РФА | Совместимость с Windows, экспорт, модули QPA | ПК с Windows и ПО MEAS9500 (управление и обработка данных) |
Сравнение критериев — приборный гайд. Научные ориентиры пробоподготовки и PO/MA — PMC12497095, PMC9348868. Параметры XRD-9520 — только карточка АССА.
Для серийного контроля автоподача и радиационная защита на рабочем месте не менее важны, чем «мощность». Тип детектора (ИКД или ППД) и аноды Co/Cu/Fe уточняют в коммерческом предложении: на карточке оба варианта детектора допустимы, альтернативные аноды — опция к хрому.
Алгоритм выбора: задача → метод QPA → ТЗ на дифрактометр
Порядок закупки, чтобы не писать ТЗ «от железа».
- Задача. Качественная идентификация фаз по характерному профилю или количественный рентгенофазовый анализ; тип производства и матрицы.
- Методика пробы. Измельчение, целевой размер частиц, риск PO и MA. Без этого параметры прибора вторичны.
- Метод QPA. Классический Rietveld — если нет стандарта, PO и MA ограничены и известны все кристаллические структуры; PONKCS — когда часть структур неизвестна, но есть паттерны чистых фаз; калибруемый многомерный подход без калибровочного стандарта неприменим (Lopresti и соавт., 2022). Обещание «количества фаз с коробки» без выбранного метода QPA необоснованно.
- Пропускная способность. Серийные партии — нужна автоподача: число позиций и алгоритм смены проб.
- Параметры прибора. Сверка с таблицей: 2θ, геометрия, трубка/анод, детектор, защита, ПО.
- Комплектация и сервис. Документы, опции (держатели, стойка, методические модули), цена и сроки — по запросу.
ТЗ формируют после задачи и методики. Для заводского контроля порошков с сериями логичен настольный дифрактометр с Bragg–Brentano, автоподачей и защитой на рабочем месте. Если планируете покупку дифрактометра под конкретную матрицу — сначала опишите режим РФА и риски PO/MA, затем сверяйте паспорт.

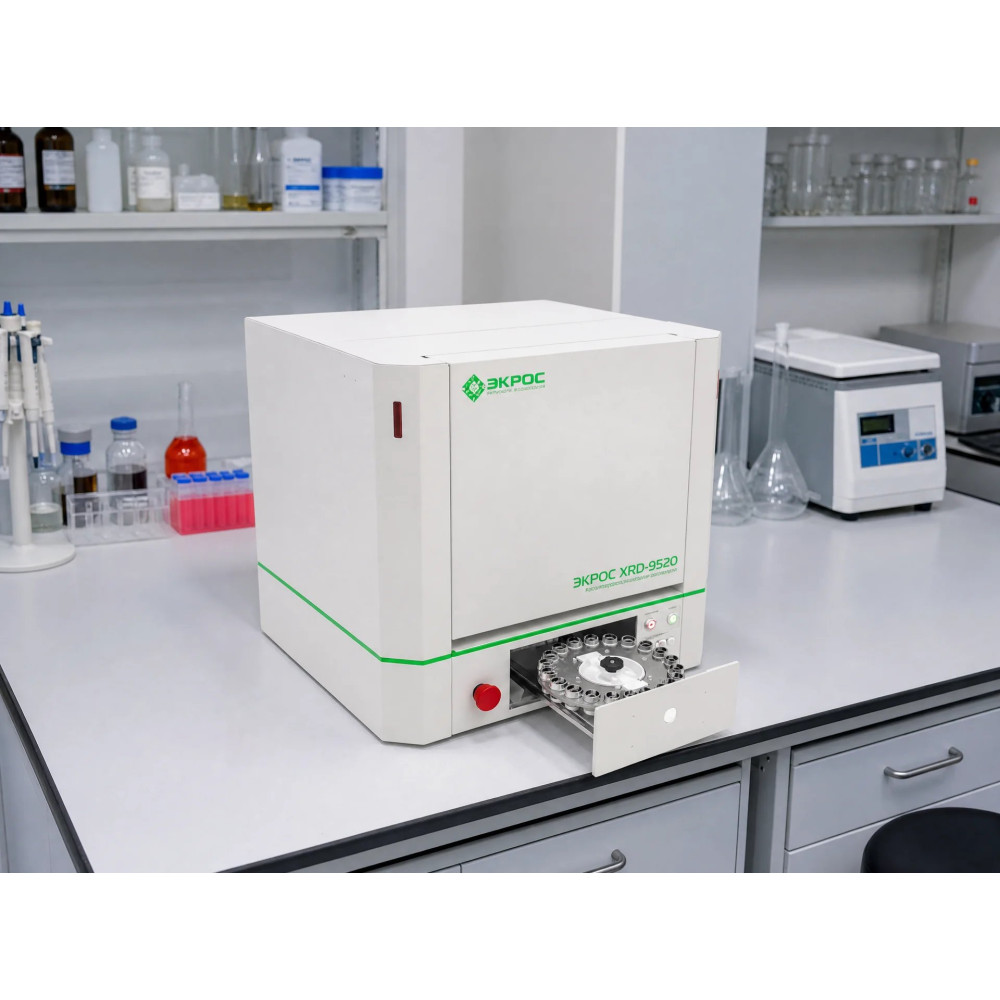

ЭКРОС XRD-9520: настольный дифрактометр, ограничения и запрос подбора
ЭКРОС XRD-9520 — специализированный настольный рентгеновский дифрактометр для автоматического технологического контроля порошковых проб на производстве. Автоматический анализ до 20 образцов по заданному алгоритму повышает производительность рутинного контроля. Параметры съёмки и комплектация — в таблице выше; здесь — что важно для решения о закупке.
Комплектация по карточке: дифрактометр со столиком на 20 проб, компьютер с ПО MEAS9500, газовый пост для детектора ИКД, принадлежности и ЗИП, эксплуатационная документация. Дополнительно по заказу — специальные держатели и кюветы, приборная стойка, программно-методические модули. Области применения: заводские лаборатории алюминиевой, цементной, химической и горнодобывающей промышленности; металлургические, керамические и фармацевтические производства; НИИ и учебные заведения. Поставка и консультация через «АССА Лабораторные системы»; цена — по запросу.
Нужен настольный рентгеновский дифрактометр для серийного рентгенофазового контроля порошков?
Карточка прибора: настольный рентгеновский дифрактометр ЭКРОС XRD-9520 — Bragg–Brentano, диапазон 15–55°, столик на 20 проб, трубка ≥150 Вт, ПО MEAS9500. Если нужна другая конфигурация (анод, детектор, держатели) — опишите матрицу и режим РФА: поможем сопоставить параметры с задачей.
Александра, технический специалист по подбору лабораторного оборудования
Тел.: 8 (499) 490-02-72
Email: blog@assa-group.ru
- Kabova E., Mersiyanova M., Shankland K., Shankland N., Spillman M. A good-practice guide to solving and refining molecular organic crystal structures from laboratory powder X-ray diffraction data. Acta Crystallogr C. 2025. https://doi.org/10.1107/S2053229625008046 (PMC12497095)
- Lopresti M., Mangolini B., Milanesio M., Caliandro R., Palin L. Multivariate versus traditional quantitative phase analysis of X-ray powder diffraction and fluorescence data. J Appl Crystallogr. 2022. https://doi.org/10.1107/S1600576722004708 (PMC9348868)
