Дробилка лабораторная: как выбрать оптимальную модель для измельчения образцов

Моделирование методом дискретных элементов (DEM) подтверждает: для эффективного измельчения образцов и получения заданной гранулометрии необходимо точно рассчитать параметры лабораторной дробилки. В работе Murilo G. S. Rocha et al. (2020) показано, что DEM-симуляция позволяет описать производительность щековой дробилки по выходу продукта, распределению частиц по размерам, силе сжатия, коэффициенту измельчения и энергопотреблению. Это критично для лабораторных исследований, где каждый образец и каждый грамм материала ценен.

Лабораторные дробилки — это незаменимый инструмент в минералогии, геологии, металлургии, фармацевтике, строительной индустрии и многих других областях. Они используются для подготовки проб, обеспечивая необходимую степень измельчения материала перед дальнейшим анализом или обработкой. От правильного выбора и настройки дробилки зависит не только качество конечного продукта, но и воспроизводимость исследований.

Почему размер частиц так важен в лабораторных исследованиях?

Гранулометрический состав образца напрямую влияет на результаты последующих анализов. Например, в химическом анализе недостаточно измельченный материал может привести к неполному растворению реагентов, а в физических тестах — исказить данные по плотности, пористости или прочности. Неоднородность измельчения ведет к низкой воспроизводимости экспериментов и, как следствие, к ошибочным выводам.

В работе Murilo G. S. Rocha et al. (2020) подчеркивается: "DEM-моделирование позволило описать производительность дробилки по выходу продукта, распределению частиц по размерам, силе сжатия, коэффициенту измельчения и энергопотреблению в зависимости от размера выходной щели и частоты работы".

Это означает, что тщательный подбор параметров дробилки и ее режима работы позволяет достичь требуемого распределения частиц, минимизировать потери материала и оптимизировать энергозатраты.

Разновидности лабораторных дробилок: как выбрать подходящий механизм?

Выбор типа лабораторной дробилки определяется свойствами исходного материала (твердость, хрупкость, вязкость), требуемой степенью измельчения и производительностью. Рассмотрим основные типы дробилок, используемых в лабораториях.

Лабораторная щековая дробилка: принцип работы и применение

Лабораторная щековая дробилка — один из самых распространенных типов, предназначенный для первичного измельчения твердых и очень твердых материалов. Принцип ее работы основан на сжатии материала между двумя щеками: одна из них неподвижна, другая совершает возвратно-поступательные движения.

Как работает:

Материал подается в загрузочную воронку и попадает в камеру дробления. Подвижная щека, двигаясь к неподвижной, сжимает материал до тех пор, пока он не разрушится. Измельченные частицы падают вниз, пока не смогут пройти через регулируемый зазор между щеками (выходную щель). Размер выходной щели определяет конечную крупность продукта.

Применение:

Горнодобывающая промышленность и геология: измельчение руд, минералов, горных пород.
Металлургия: подготовка проб шлаков, ферросплавов.
Строительная индустрия: дробление бетона, кирпича, цементного клинкера.
Керамическая промышленность: измельчение шамота, керамических масс.

Преимущества:

Высокая производительность.
Возможность измельчения очень твердых материалов (до 9 по шкале Мооса).
Простота регулировки размера выходной щели.

Ограничения:

Не подходит для вязких и мягких материалов, склонных к налипанию.
Конечный продукт имеет относительно крупное и неоднородное распределение по размерам.

Для образцов, требующих более тонкого измельчения, часто применяют двухстадийную схему: сначала лабораторная щековая дробилка для грубого дробления, затем дисковая или шаровая мельница для тонкого помола. Выбрать подходящую лабораторную щековую дробилку можно в каталоге АССА Лабораторные системы.

Лабораторная молотковая дробилка: для хрупких и среднетвердых материалов

Лабораторная молотковая дробилка используется для среднего и тонкого измельчения хрупких и среднетвердых материалов. Ее принцип действия основан на ударном воздействии быстро вращающихся молотков на материал.

Как работает:

Материал подается в камеру дробления, где его подхватывают и измельчают ударами вращающиеся молотки, закрепленные на роторе. Частицы продолжают измельчаться до тех пор, пока не пройдут через сито с заданным размером ячеек, расположенное в нижней части камеры.

Применение:

Угольная промышленность: измельчение угля, коксовых брикетов.
Сельское хозяйство: подготовка проб зерна, комбикормов.
Пищевая промышленность: измельчение специй, сахара, соли.
Фармацевтика: получение порошков из растительного сырья.

Преимущества:

Высокая степень измельчения.
Хорошая однородность продукта.
Высокая производительность для соответствующих материалов.

Ограничения:

Не подходит для очень твердых и абразивных материалов (быстрый износ молотков).
Неэффективна для вязких и влажных материалов (забивание сит).

Лабораторная валковая дробилка: для точного дробления без пыли

Лабораторная валковая дробилка применяется для тонкого и сверхтонкого измельчения хрупких и среднетвердых материалов, особенно когда требуется минимальное образование пыли и узкий диапазон размеров частиц.

Как работает:

Материал подается между двумя вращающимися навстречу друг другу валками. Измельчение происходит за счет сжатия и сдвигающего усилия. Зазор между валками определяет конечный размер продукта.

Применение:

Керамика и стекло: измельчение тонких материалов.
Химическая промышленность: подготовка образцов для анализа.
Фармацевтика: измельчение чувствительных к перегреву материалов.

Преимущества:

Очень низкое пылеобразование.
Высокая однородность и контролируемость размера частиц.
Мягкое измельчение, подходит для материалов, чувствительных к ударным нагрузкам.

Ограничения:

Низкая производительность по сравнению с щековыми и молотковыми дробилками.
Неэффективна для очень твердых и абразивных материалов.

Ключевые параметры выбора лабораторной дробилки

При выборе лабораторной дробилки необходимо учитывать ряд технических характеристик, которые напрямую влияют на ее эффективность и применимость к конкретным задачам.

Параметр	Щековая дробилка	Молотковая дробилка	Валковая дробилка
Твердость материала (по Моосу)	До 9	До 5-6	До 6-7
Исходный размер частиц (мм)	До 120	До 20	До 30
Конечный размер частиц (мм)	0.5 - 20	0.1 - 5	0.05 - 3
Принцип измельчения	Сжатие	Удар, истирание	Сжатие, сдвиг
Производительность (кг/ч)	Высокая (до 200)	Средняя (до 100)	Низкая (до 50)
Пылеобразование	Среднее	Высокое	Низкое
Примеры материалов	Руда, гранит, бетон	Уголь, зерно, шлак	Стекло, керамика, химикаты

Размер загрузочного отверстия и выходной щели

Размер загрузочного отверстия определяет максимальный размер кусков исходного материала, который может быть подан в дробилку. Выходная щель (или размер сита для молотковых дробилок) задает максимальный размер частиц на выходе. Эти параметры должны соответствовать как характеристикам исходного образца, так и требованиям к конечной фракции.

Коэффициент измельчения

Коэффициент измельчения (или степень дробления) — это отношение максимального размера исходных частиц к максимальному размеру конечных частиц. Для щековых дробилок он может достигать 1:100, для молотковых — 1:500 и более. Высокий коэффициент измельчения позволяет получить тонкий продукт за один проход.

Материал дробящих элементов

Долговечность и чистота образца зависят от материала рабочих элементов. Для абразивных материалов используются высокопрочные сплавы (марганцовистая сталь, карбид вольфрама), для материалов, требующих исключительной чистоты, — керамика, оксид циркония или агат. Выбор материала также предотвращает контаминацию образца.

Уровень шума и пылеобразование

В лабораторных условиях эти параметры критичны для безопасности и комфорта персонала. Современные лабораторные дробилки оснащаются системами шумоподавления и герметичными корпусами с возможностью подключения аспирационных систем для минимизации пыли.

DEM-моделирование: путь к оптимизации процесса дробления

Как упоминалось в исследовании Murilo G. S. Rocha et al. (2020), метод дискретных элементов (Discrete Element Method, DEM) становится мощным инструментом для проектирования и оптимизации лабораторных дробилок.

Что такое DEM-моделирование?

DEM — это численный метод, позволяющий моделировать механическое поведение сыпучих материалов, представляя их как совокупность отдельных частиц (сфер или многогранников). Каждая частица взаимодействует с соседними частицами и стенками оборудования, что позволяет детально отслеживать процесс измельчения.

Преимущества DEM для лабораторных дробилок:

Точное прогнозирование: DEM-моделирование позволяет предсказать производительность дробилки, распределение частиц по размерам после дробления, силы, действующие на рабочие органы, и энергопотребление.
Оптимизация конструкции: Инженеры могут виртуально изменять геометрию камеры дробления, форму щек или молотков, скорость вращения и другие параметры, чтобы найти оптимальную конфигурацию для конкретного материала.
Снижение затрат: Виртуальные эксперименты сокращают необходимость в дорогостоящих физических прототипах и натурных испытаниях.
Понимание механизма: DEM дает глубокое понимание процессов, происходящих внутри дробилки, что невозможно получить при обычных экспериментах.
Настройка под материал: Модель можно калибровать под конкретные свойства материала (например, с использованием данных одночастичных тестов на сжатие), что повышает точность прогнозов.

Использование DEM-моделирования позволяет подобрать идеальную лабораторную дробилку для ваших задач, обеспечивая максимальную эффективность и точность. Например, вы можете найти оптимальные решения для ваших задач в каталоге оборудования для пробоподготовки на нашем сайте.

Пример из практики: Дробление руды для элементного анализа

Задача: Получить образец руды с размером частиц менее 0.5 мм для последующего рентгенофлуоресцентного анализа (РФА). Исходный размер кусков руды достигает 50 мм, материал — кварцит с включениями сульфидов, твердость до 7 по Моосу.

Решение:

Первичное дробление: Использована лабораторная щековая дробилка с загрузочным отверстием 60x80 мм и регулируемой выходной щелью, установленной на 5 мм. Материал дробился партиями по 500 г.
Вторичное измельчение: Полученный продукт (фракция 0.5-5 мм) далее поступал на дисковую мельницу для достижения конечной крупности менее 0.5 мм.
Контроль: После каждого этапа проводился ситовый анализ для контроля гранулометрического состава.

Результат: После двухстадийного дробления был получен гомогенный образец с требуемым размером частиц, что позволило провести точный элементный анализ методом РФА без систематических ошибок, связанных с неоднородностью пробы. Этот подход снижает риск контаминации и повышает точность результатов. Для оптимизации подобных процессов инженеры АССА могут предложить решения, включающие лабораторные мельницы и дробилки.

Как влияет размер выходной щели на эффективность дробления?

Размер выходной щели, или Closed Side Setting (CSS), является одним из наиболее критичных параметров для лабораторной щековой дробилки. Он напрямую определяет максимальный размер частиц, которые покинут камеру дробления.

Уменьшение CSS приводит к:

Уменьшению среднего размера частиц продукта: Материал дольше задерживается в камере, подвергаясь большему числу актов измельчения.
Увеличению коэффициента измельчения: Достигается более высокая степень дробления за один проход.
Снижению производительности: Меньший зазор пропускает меньше материала, и требуется больше времени для прохождения через камеру.
Увеличению нагрузки на дробящие элементы: Рост силы сжатия может ускорить износ щек.
Повышению энергопотребления: Для достижения более тонкого помола требуется больше энергии.

Понимание этой взаимосвязи позволяет точно настроить дробилку под конкретные требования к продукту, балансируя между тонкостью помола, производительностью и износом оборудования. Например, для тонкого помола до 0,1 мм можно использовать шаровые мельницы.

Выбираете лабораторную дробилку для своих исследований?

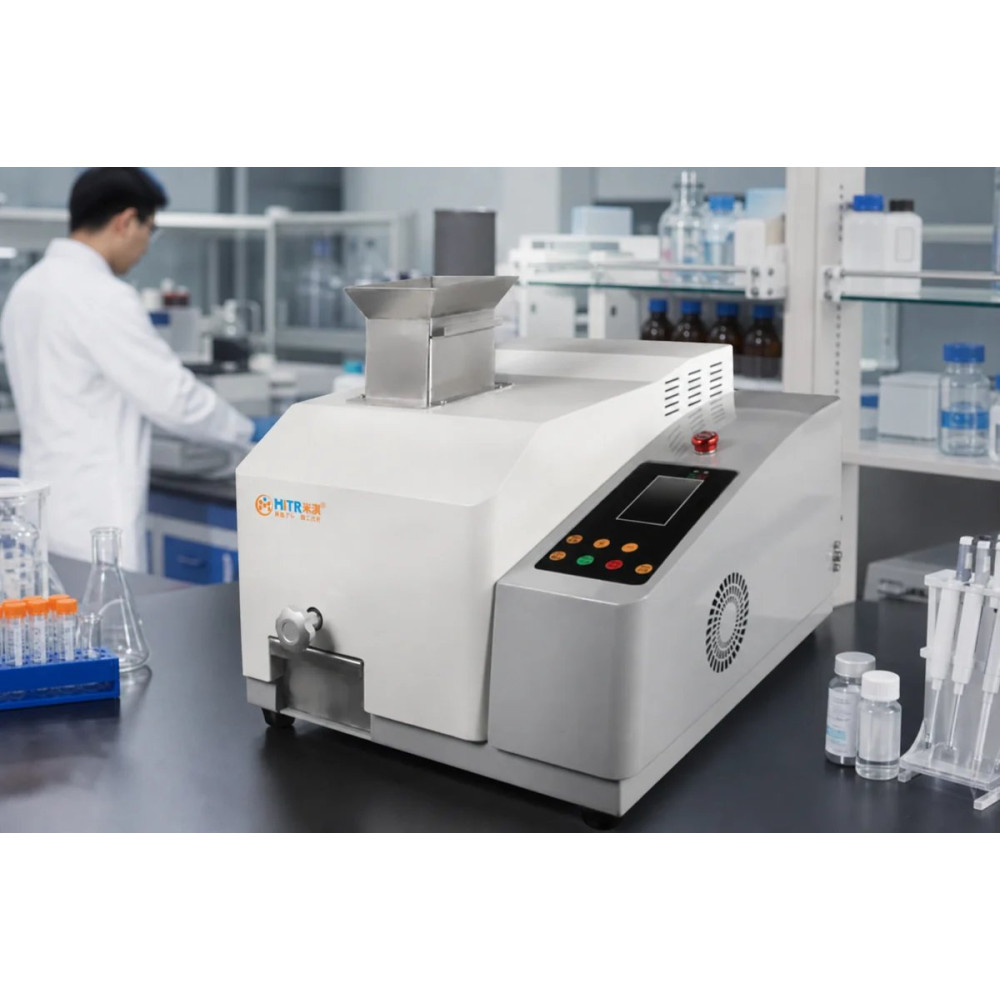

Для эффективного измельчения твердых и очень твердых материалов, таких как руда, гранит или бетон, подойдёт Лабораторная щековая дробилка MITR из нашего каталога — рассмотрите как отправную точку.

Если нужна другая конфигурация, например, лабораторная молотковая дробилка для угля или валковая для тонкого помола керамики — напишите нам, наш ведущий специалист Александра поможет подобрать подходящую модель под конкретизацию задачи и требования к гранулометрии.

Тел.: +7 (495) 783-59-54
Email: curie@assa-group.ru

Итог

Выбор лабораторной дробилки — это не просто покупка оборудования, а инвестиция в точность и воспроизводимость научных исследований. Учитывая разнообразие материалов и задач, понимание принципов работы щековых, молотковых и валковых дробилок, а также их ключевых параметров, является фундаментальным. Современные подходы, такие как DEM-моделирование, помогают оптимизировать процесс дробления, гарантируя получение образцов с заданными характеристиками и повышая эффективность работы лаборатории.

Источники:

Rocha, M. G. S., de Oliveira, E. C., & Costa, R. V. (2020). Discrete Element Method (DEM) modelling and simulation of a laboratory-scale jaw crusher. Minerals, 10(8), 717. https://doi.org/10.3390/min10080717
