Дробление проб: как первичное щековое дробление задаёт представительность образца
Дробление проб на первичном щековом этапе по протоколу USGS Bulletin 1823 доводит полевой материал массой порядка 3–15 kg до частиц 2–4 mm (5–10 mesh). Эта крупность и предшествующая комминуция выравнивают состав перед делением навесок, ashing и химическим анализом. Цифры ниже — из угольной prep-lab USGS.
Дробление проб на первом этапе: гомогенность, зазор щек и крупность 2–4 mm
В главе о подготовке угля USGS связывает primary crushing с двойной задачей: выровнять состав гетерогенного материала и получить рабочую крупность для ashing и растворения.
Если первичное дробление не доведено до согласованной крупности, последующее деление и отбор аналитических навесок работают с неоднородным по размеру материалом. Крупные куски «тянут» состав одной фракции, мелкие — другой; без выравнивания размера представительность splits падает ещё до химии. Дробление проб на первом этапе входит в аналитическую цепочку: представительность образца закладывается здесь, до тонкого помола и до растворения.
Щековое дробление здесь — контролируемый шаг методов пробоподготовки, а не формальная процедура. USGS фиксирует режим до первой пробы: зазор между щеками jaw crusher выставляют примерно на 4 mm. Уставка согласована с целевым выходом 2–4 mm: лаборатория заранее задаёт геометрию щек вместо подбора крупности «на глаз» после первого прохода. Зазор фиксируют явно, потому что в механике щекового дробления производительность связана с зазором между щеками и допустимым размером питания. Компактно:
Q = k · g
где Q — производительность (throughput), g — зазор между щеками (gap), k — коэффициент, зависящий от конструкции и режима; через g задаётся и допустимый размер питания. Это качественная зависимость из конструкторского контекста Blake-type single toggle jaw crusher (PLOS ONE). Промышленные размеры питания из той работы на лабораторный контур не переносят; нужна только идея: шире зазор — выше пропуск и крупнее допустимый кусок, уже зазор — мельче выход при той же схеме.
Пробоподготовка геологических проб следует той же логике: без зафиксированного зазора выходная крупность «плавает», и сравнивать серии становится нельзя. На этом этапе лабораторная пробоподготовка решает одну задачу: материал уже достаточно мелок и перемешан, чтобы его можно было честно разделить? Если нет — дальнейшие методы пробоподготовки лишь размножают ошибку отбора. Первичный jaw crusher готовит материал для splitting; тонкий помол остаётся отдельной стадией.
После щекового дробления: деление пробы и многостадийная схема
Когда материал доведён до 2–4 mm, USGS делит его на три splits. Гомогенизированную дроблёную пробу затем подают в riffle splitter — так получают аналитические и возвратные навески. Номенклатура splits и веса в бюллетене специфичны для угольного контура USGS; важен принцип: сначала primary crushing, потом представительное деление.
Щековая стадия здесь заканчивается. Тонкий помол — отдельный этап. Лаборатория, которая ведёт пробоподготовку руд или твёрдых пород, разделяет эти роли жёстко: лабораторная дробилка породы на входе цепочки не закрывает задачу химического анализа. К fine grinding ведёт шаровая мельница лабораторная.
| Этап | Задача | Целевая крупность / продукт | Контроль |
|---|---|---|---|
| Primary crushing (jaw crusher) | Гомогенизация, снижение размера | 2–4 mm (5–10 mesh) | Зазор щек ~4 mm перед первой пробой |
| Splitting | Представительные навески | Три splits; далее riffle splitter | Порядок деления после crushing |
| Ultimate / proximate | Анализ на дроблёном материале | Split 2–4 mm без дальнейшего измельчения | Не смешивать с fine grind |
| Fine grinding | Химический анализ | ~150 µm (100 mesh), vertical grinder | Отдельная стадия после jaw crusher |
| Cross-contamination | Чистота серии | Одна проба в grinding lab | Остальные пробы — снаружи |
| Cleaning | Снижение переноса между пробами | Чистые плиты jaw crusher | Протирка, сушка сжатым воздухом |
USGS B1823, coal.
Контроль загрязнения и очистка оборудования после дробления
Порядок работы на crushing важен не меньше уставки зазора. USGS подаёт пробы в grinding laboratory и дробит по одной; остальные хранят снаружи. Эта практика снижает возможность cross contamination — особенно когда серии проб близки по матрице, но отличаются по содержанию целевых компонентов: остаток на плитах или пыль в зоне легко переходит в следующий образец.
После дробления с плит снимают налёт пробы: плиты протирают влажной губкой и сушат струёй сжатого воздуха. Полный регламент USGS шире — включает удаление пыли сжатым воздухом, wire brush и acetone wipe; ниже — рабочий минимум, достаточный, чтобы понять смысл шага, а не воспроизвести весь SOP угольной lab дословно.
Геологические и рудные матрицы дают тот же практический смысл: материал дробящих плит и порядок смены проб влияют на фон анализа. Мягкая матрица на твёрдых плитах и твёрдая руда на изношенных поверхностях дают разный риск переноса — поэтому выбор исполнения плит и дисциплина очистки идут рядом. Протокол очистки относится к организации лаборатории, а не к «встроенной функции» конкретной модели.
Инструмент первичного дробления и границы протокола
Границы применимости. USGS B1823 описывает угольную prep-lab: полевая масса порядка 3–15 kg, выход primary crushing 2–4 mm, зазор ~4 mm, схема splits и riffle splitter — номенклатура данного контура. Эти цифры нельзя переносить как спецификацию произвольной лабораторной щековой дробилки или как универсальную норму для любой руды и породы. Связь throughput ∝ gap взята из промышленного/конструкторского контекста (S1) и объясняет механику, а не задаёт лабораторный режим. Перенос на руды и породы требует валидации на своём материале.

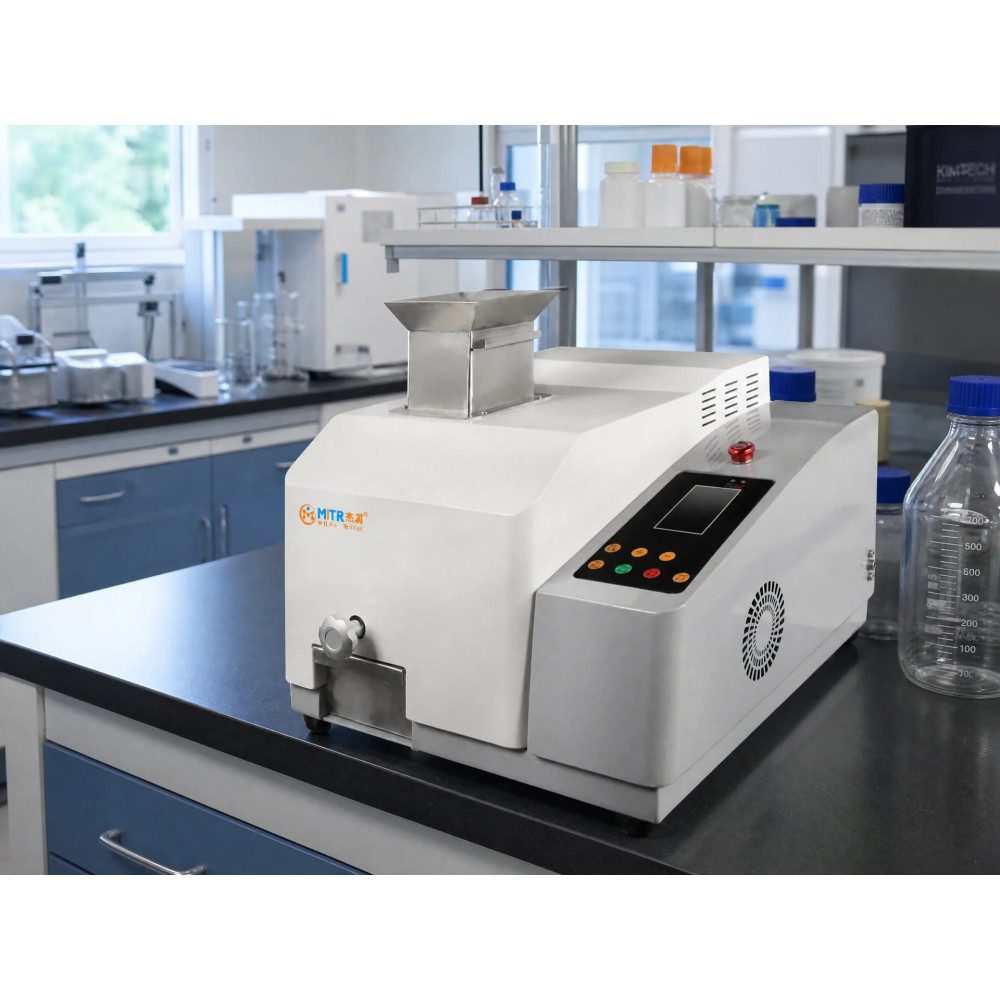

При подборе инструмента для primary crushing смотрите на контроль зазора, целевую крупность первичного дробления и материал плит против загрязнения. Лабораторная щековая дробилка MITR MT-10M — компактная щековая модель для этого этапа:
- вход не более 30 mm, выход 1–10 mm;
- порт подачи 100×70 mm;
- производительность 30 кг/ч, мощность 0,75 кВт;
- на ЖК/LCD-дисплее — расстояние между дробящими плитами (удобно фиксировать уставку зазора в серии);
- четыре исполнения плит: корунд, марганцовистая сталь, оксид циркония, карбид вольфрама;
- по брошюре — разъём для воздушного компрессора (помогает очищать рабочую зону; сам протокол очистки — из лабораторного регламента).
MT-10M даёт диапазон настройки 1–10 mm под задачу лаборатории и не копирует угольный протокол USGS по выходу 2–4 mm и зазору 4 mm. Обзор типов приборов (щековая, молотковая, валковая) — в статье лабораторная дробилка; класс оборудования — в каталоге лабораторных дробилок.
Нужно первичное дробление геологических проб с контролем зазора щек?
Смотрите лабораторную щековую дробилку MITR MT-10M: вход ≤30 mm, выход 1–10 mm, отображение зазора на дисплее, четыре материала плит, 30 кг/ч. Это инструмент первичного дробления проб руд, пород и твёрдых материалов — без замены riffle splitter, vertical grinder и полной цепочки пробоподготовки.
Если нужна конфигурация под вашу матрицу — напишите: Александра, технический специалист по подбору лабораторного оборудования, поможет подобрать исполнение плит и режим под задачу.
Тел.: 8 (499) 490-02-72
Email: blog@assa-group.ru
Итог. Первичное щековое дробление выравнивает состав и крупность пробы перед делением и тонким помолом; зазор щек, порядок работы одной пробы и очистка плит — контролируемые параметры, а не формальный шаг «перед анализом».
Источники:
- Methods for sampling and inorganic analysis of coal (USGS Bulletin 1823). DOI: https://doi.org/10.3133/b1823
- Frugal engineering of a jaw crusher using the factor-of-frugality, a modern version of the factor-of-safety. PLOS ONE. DOI: https://doi.org/10.1371/journal.pone.0325503
