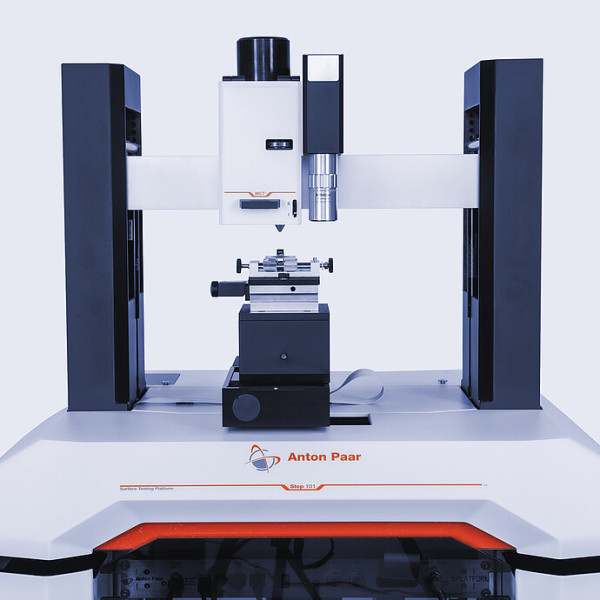

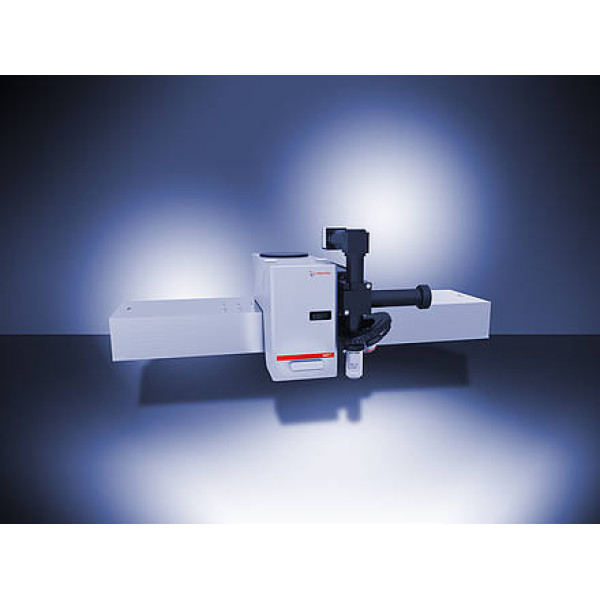

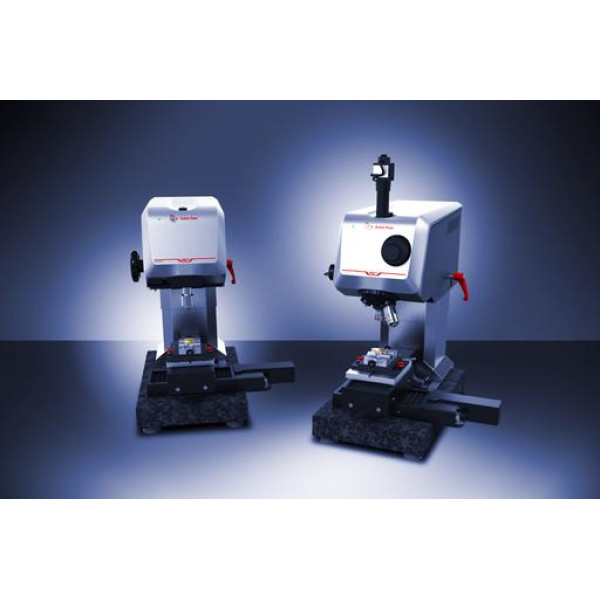

Микрокомбитестер Anton Paar Micro Combi Tester (MCT³) - универсальная измерительная головка для полной механической характеристики покрытий и объемных образцов. Широкий диапазон нагрузок позволяет определять адгезию, устойчивость к царапанию, твердость, модуль упругости, трение и износ. Прибор применяют к органическим и неорганическим, мягким и твердым покрытиям, а также к объемным материалам. Заказать MCT³ и уточнить цену можно в АССА Лабораторные системы с доставкой по России.
Головку можно расширить другими инструментальными модулями для индентирования или царапания, в том числе совместить с атомно-силовым микроскопом на единой платформе тестирования поверхности Step.
Четыре метода в одной головке
Конструкция MCT³ объединяет в одной измерительной головке четыре подхода без потери качества данных:
- адгезия покрытия и стойкость к царапинам (скретч-тест);
- твердость и модуль упругости (инструментальное испытание на вдавливание, IIT);
- твердость по Виккерсу (классическое испытание, отпечаток обнаруживается и измеряется автоматически);
- трение и износ (многопроходное трибологическое испытание).
Автоматизация и анализ критических нагрузок
Как и другие скретч-тестеры Anton Paar, MCT³ автоматически определяет критические нагрузки по сигналу силы трения, глубины проникновения или акустической эмиссии, снижая влияние субъективной оценки оператора. Программный пакет поддерживает испытания по Виккерсу с автоматическим поиском отпечатка. Твердость и модуль упругости можно получить в нескольких точках за одно измерение методом инструментального индентирования.
Диапазон нагрузок и глубины
Испытания царапанием и IIT выполняются от малых глубин (несколько нанометров для поверхностного контроля) до максимума около 1 мм. Диапазон приложенной и измеренной силы - от 10 мН до 30 Н, что покрывает большинство задач по покрытиям и объемным материалам.
Типичные объекты: твердые покрытия PVD и CVD толщиной от 1 мкм до 20 мкм, термические и плазменные напыляемые слои, цементные материалы, металлы и полимеры. Для объемных образцов доступны испытания твердости по Виккерсу в том же диапазоне усилий. Тонкие функциональные и лакокрасочные покрытия контролируют и на субмикронном уровне (в том числе слои порядка 100 нм и тоньше - по методике и настройке).
Синхронизированная панорама
Режим синхронизированной панорамы автоматически связывает записи всех датчиков с цельным изображением царапины в фокусе. Критические нагрузки удобно сопоставлять с оптической картиной и сигналами. Технология защищена патентами США 8261600 и EP 2065695.
Изогнутые и неровные поверхности
Датчик силы фиксирует отклонения рельефа, активная обратная связь по усилию корректирует профиль. MCT³ выполняет измерения на неровных и изогнутых поверхностях (например, на линзах), удерживая заданную нагрузку по форме образца.
Платформа Step и стандарты
Платформа Step позволяет комбинировать головку MCT³ с другими индентометрами, царапающими модулями или АСМ для топографии и полной механической характеристики поверхности в нано-, микро- и макродиапазоне.
Методики соответствуют, в частности, ISO EN 1071, ISO 20502 и ASTM C1624 (по данным производителя).
Сферы применения
Наука о материалах и нанотехнологии, электроника, энергетика, образование и исследования, разработка и контроль функциональных покрытий.
Заказать микрокомбитестер MST
Специалисты АССА Лабораторные системы помогут подобрать конфигурацию MCT³, опции нагрева и охлаждения, подготовят коммерческое предложение и поставку Anton Paar.
| Модель | Micro Combi Tester (MCT³) |
| Методы в одной головке | Скретч-тест, IIT, Виккерс, трибология (трение/износ) |
| Диапазон силы | от 10 мН до 30 Н |
| Максимальная нагрузка | 30 Н |
| Разрешение нагрузки | 6 мкН |
| Уровень шума нагрузки (СКО) | 100 мкН |
| Скорость нагрузки | до 300 Н/мин |
| Диапазон глубины | до 1000 мкм |
| Разрешение по глубине | 0,03 нм |
| Уровень шума глубины (rms) | 1,5 нм |
| Скорость сбора данных | 192 кГц |
| Скорость царапания | 0,1 - 600 мм/мин |
| Нагрев Пельтье | до 120 °C |
| Стадия нагрева | до 200 °C |
| Охлаждение | до -120 °C |
| Тестирование в жидкости | да |
| Стандарты | ISO EN 1071, ISO 20502, ASTM C1624 |
| Производитель | Anton Paar |
