Стационарные твердомеры по методу Бринелля типа ИТБ используются для определения твёрдости мягких сплавов, цветных металлов, чугуна и незакалённых сталей в соответствии с ГОСТ 9012-59.
Твердомеры обладают высокой жесткостью конструкции, выпускаются в шести различных модификациях. Основные отличия по модификациям - воспроизводимые нагрузки, способ определения размеров отпечатков и способ обработки данных.
Современная конструкция твердомера ИТБ позволяет плавно внедрять индентор в образец, обеспечивает высокую точность приложения нагрузки (погрешность не более 1,0 %), что позволяет получать отпечатки с надежной повторяемостью, необходимой для обеспечения точности измерений твердости.
Параметры испытания, состояние измерительной системы твердомера отображаются на аналоговом индикаторе, сенсорном экране, ЖК-дисплее или на ПК с программным обеспечением "M-Test Твердомер" в зависимости от модификации. Твердомеры ИТБ поставляются в трех исполнениях: исполнение I со встроенной оптической системой измерения отпечатков или (и) подключение ПК с ПО, исполнение II - измерение отпечатка при помощи микроскопа и (или) САИ, исполнение III со встроенной системой автоматического измерения отпечатков.
Твердомеры типа ИТБ по методу Бринелля внесены в Государственные реестры средств измерений Российской Федерации №85658-22 и Республики Казахстан №12314, имеют необходимые сертификаты и свидетельства, а также удостоены грамот и дипломов.
Преимущества:
Надежность при эксплуатации. Ручная сборка и инструментальный контроль на каждом этапе производства, пусконаладочные работы, возможность сервисного обслуживания в течение всего периода эксплуатации, обеспечивают надежность и точность работы твердомеров в течении длительного времени, при условии соблюдения правил эксплуатации.
Широкий диапазон измерения. Широкий диапазон воспроизводимых нагрузок от 1 кгс до 3000 кгс, возможность проведения измерений с использованием инденторов диаметром от 1 мм до 10 мм позволяют проводить испытания на твердость материалов и изделий различных свойств, форм и размеров.
Простота измерения. Достаточно большой отпечаток на поверхности образца позволяет применять для измерения размеров отпечатка приборы с малым увеличением (измерительные лупы, переносные измерительные микроскопы), что позволяет легко контролировать качество выполненного отпечатка. Истинная твердость материала определяется по эмпирическим таблицам стандартов на метод измерения.

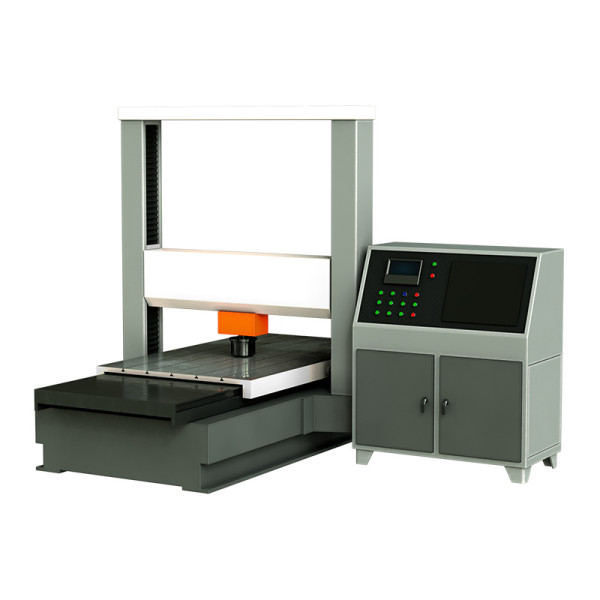

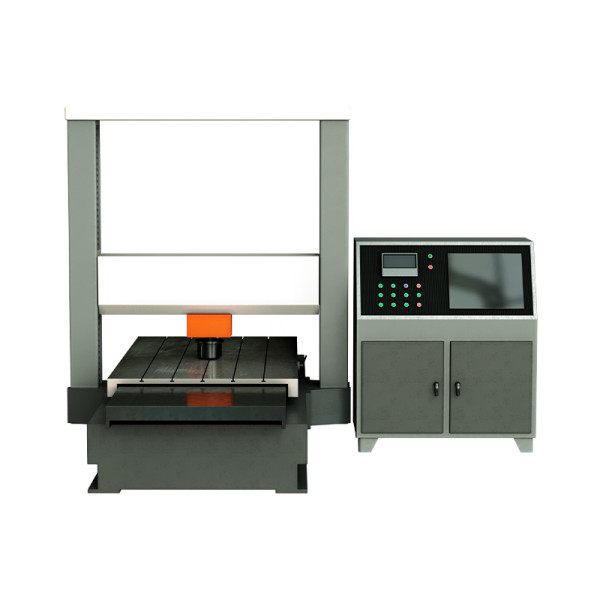

| Модификация | ИТБ-3000-II-АЖ | ИТБ-3000-II-АСУ | ИТБ-3000-I-АС | ИТБ-3000-III-АС | ИТБ-3000-II-АЖП | ИТБ-3000-III-АЖП | |
|---|---|---|---|---|---|---|---|
| Шкалы твердости | HB, HBW | ||||||
| Диапазон испытательных нагрузок, кгс (Н) | от 612,9 (62,5) до 29420 (3000) | от 1839 (187,5) до 29420 (3000) | |||||
| Пределы допускаемой относительной погрешности испытательных нагрузок, % | ±1,0 | ||||||
| Пределы допускаемой относительной погрешности твердомера,% | ±3,0 | ||||||
| Диапазон измерений твердости, НВ (HBW) | от 8 до 450 от 95 до 650 |
||||||
| Диапазон времени выдержки, с | от 0 до 180 | ||||||
| Испытательные нагрузки, кгс (Н) | 62,5 (612,9); 100 (980,7); 125 (1225,9); 187,5 (1838,8); 250 (2415,8); 500 (4903,5); 750 (7355,3); 1000 (9807); 1500 (14710,5); 3000 (29421) | 187,5 (1838,8); 250 (2415,8); 500 (4903,5); 750 (7355,3); 1000 (9807); 3000 (29421) | |||||
| Характеристики микроскопа: |
- общее увеличение |
20х | |||||
|
- диапазон показаний, мм |
от 0 до 8 | ||||||
|
- отклонение, мм |
± 0,02 | ||||||
| Характеристики системы анализа изображения: |
- диапазон увеличения |
от 20х до 200х | |||||
|
- матрица, Мпикс; |
2 | ||||||
|
- разрешение, пикс |
1600х1280 | ||||||
| Высота образца, мм, не более | 225 | 330 | 280 | 260 | 660 | 950 | |
| Максимальное расстояние от центра индентора до стенки твердомера, мм | 135 | 165 | 150 | - | - | ||
| Габаритные размеры твердомера, мм, не более* |
- длина |
910 | 1040 | 1040 | 1040 | 2000 | 2000 |
|
- ширина; |
720 | 620 | 620 | 620 | 1500 | 1500 | |
|
- высота |
1060 | 1180 | 1180 | 1180 | 2000 | 2000 | |
| Масса, кг, не более* | 210 | 205 | 210 | 210 | 3000 | 3000 | |
| Электропитание, В/Гц | 220/50 | ||||||
