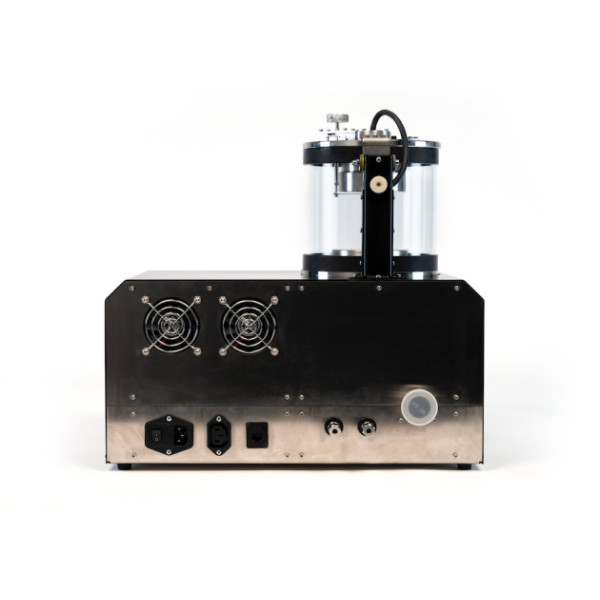

Комбинированная система напыления металлов и углерода C156TES
- Производитель: Научные Технологии и Сервис
- Модель:C156TES
Купить комбинированную систему напыления металлов и углерода C156TES для пробоподготовки образцов к электронной микроскопии
C156TES представляет собой настольную комбинированную систему напыления металлов и углерода, оснащённую турбомолекулярным насосом и предназначенную для нанесения тонких проводящих покрытий на поверхность образцов методами магнетронного распыления и резистивного термического импульсного испарения. Прибор разработан для пробоподготовки образцов к исследованиям методами сканирующей электронной микроскопии (СЭМ) с получением изображений высокого разрешения. Система позволяет наносить металлические покрытия из Au, Ag, Pt, Cr и других материалов, а также углеродное покрытие — всё в единой вакуумной камере без перемонтажа образца.
Назначение системы напыления C156TES
Система C156TES применяется для пробоподготовки образцов следующих типов:
- биологические образцы — клетки, ткани, насекомые, для исследований в высоком разрешении;
- твёрдые материалы — металлы, минералы, керамика, для углеродного покрытия;
- полимеры и пластики, не проводящие электрический ток;
- геологические и минералогические образцы;
- полупроводниковые структуры и электронные компоненты;
- образцы для энергодисперсионного микроанализа (ЭДС/EDX).
Оборудование востребовано в университетских и научно-исследовательских центрах, промышленных лабораториях электронной микроскопии, материаловедческих и биологических лабораториях.
Принцип работы системы напыления C156TES
Финальным шагом в подготовке образцов для электронной микроскопии является нанесение проводящего покрытия — оно устраняет накопление заряда на образце и повышает качество получаемых изображений. C156TES реализует два метода напыления в одной камере:
- магнетронное распыление постоянного тока — для нанесения тонких металлических плёнок (Au, Ag, Pt, Cr и других металлов);

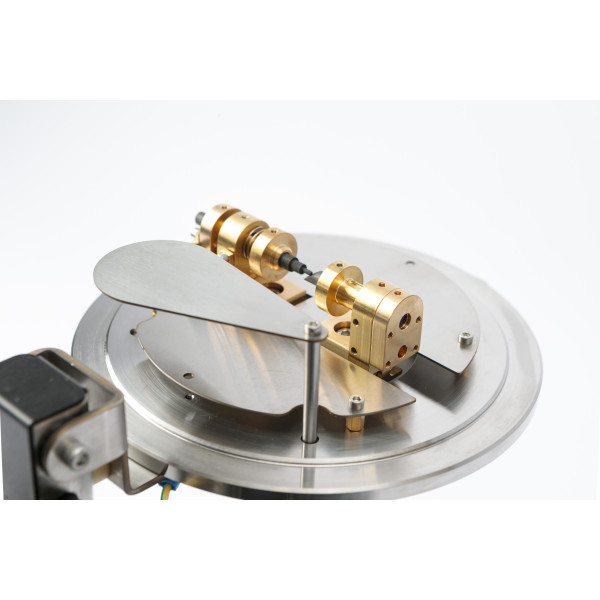

- резистивное импульсное термическое испарение — для нанесения углеродного покрытия из стержня или шнура.
Турбомолекулярный насос (60–90 л/с) совместно с форвакуумным насосом (19,8 м³/ч) обеспечивает глубокий рабочий вакуум, необходимый для равномерного и чистого напыления. Предметный столик Ø100 мм с вращением до 20 об/мин гарантирует однородное покрытие со всех сторон образца.
Преимущества C156TES
Ключевые особенности:
- комбинированное напыление металлов и углерода в одной камере без перемонтажа образца;
- турбомолекулярный насос 60–90 л/с — возможность достижения глубокого вакуума;
- ток разряда магнетрона до 100 мА, ток импульса испарителя до 90 А;

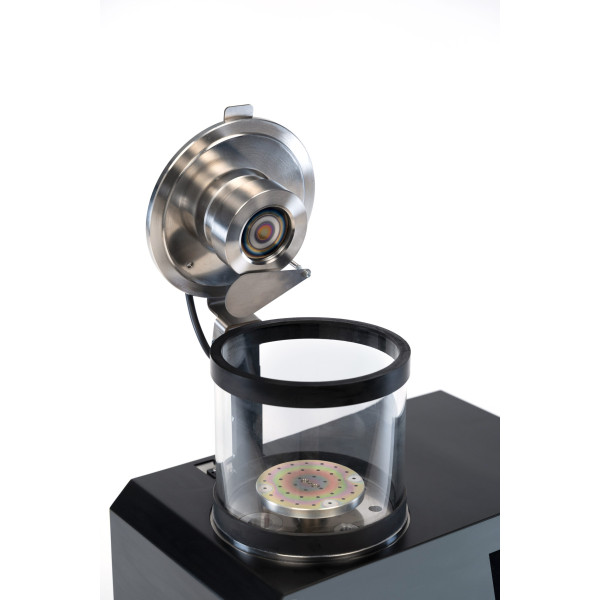

- большая вакуумная камера Ø156×150 мм из прозрачного кварцевого стекла — визуальный контроль процесса;
- предметный столик Ø100 мм с вращением до 20 об/мин — равномерное покрытие;
- сенсорный экран 7" и программное обеспечение на русском языке;
- хранение более 1000 пользовательских рецептов напыления;
- опциональное измерение толщины покрытия — кварцевые весы (для магнетрона) и резистивный сенсор (для испарителя).
Надёжное российское производство
C156TES разработана и производится в России. При создании системы учтён многолетний опыт пользователей электронных микроскопов, применены актуальные технологии напыления. Отечественное производство обеспечивает короткие сроки поставки, доступность запасных частей и расходных материалов, оперативное сервисное сопровождение на территории России без зависимости от зарубежных поставщиков.
Технические характеристики C156TES
Испаритель
| Параметр | Значение |
|---|---|
| Материалы напыления | Металлы и углерод (стержень или шнур) |
| Тип испарителя | Магнетрон постоянного тока + блок резистивного импульсного термического испарения |
| Ток разряда магнетрона | до 100 мА |
| Ток импульса испарителя | до 90 А |
Вакуумная система
| Параметр | Значение |
|---|---|
| Материал камеры | Кварцевое прозрачное бесцветное стекло |
| Внутренний диаметр камеры | 156 мм |
| Высота камеры | 150 мм |
| Тип вакуумной системы | Полностью автоматическая, форвакуумный + турбомолекулярный насос |
| Производительность форвакуумного насоса | 19,8 м³/ч |
| Производительность турбомолекулярного насоса | 60–90 л/с |
Предметный столик и управление
| Параметр | Значение |
|---|---|
| Диаметр столика | 100 мм |
| Максимальная скорость вращения | 20 об/мин |
| Управление | Графический сенсорный экран 7" |
| Программное обеспечение | На русском языке |
| Диапазон измерения давления | 1000 мбар – 10⁻³ мбар |
| Хранение рецептов | более 1000 шт. |
| Габариты и вес | 450×300×400 мм, 22 кг |
Комплектация C156TES
- базовый блок с управляющей электроникой;
- магнетрон и испаритель с держателем углеродного стержня;
- вакуумная система с форвакуумным и турбомолекулярным насосом;
- предметный столик Ø100 мм с вращением;
- вакуумная камера Ø156×150 мм из кварцевого стекла;
- сенсорный экран управления 7";
- программное обеспечение на русском языке;
- книга рецептов напыления;
- стартовый набор расходных материалов.
Почему стоит купить C156TES в АССА Лабораторные системы
Компания АССА Лабораторные системы является официальным поставщиком систем напыления серии C156, выполняет подбор конфигурации под задачи лаборатории, пусконаладку, обучение персонала и сервисное сопровождение.
Чтобы узнать цену системы напыления C156TES, получить коммерческое предложение или консультацию специалиста, свяжитесь с компанией АССА Лабораторные системы прямо сейчас.
